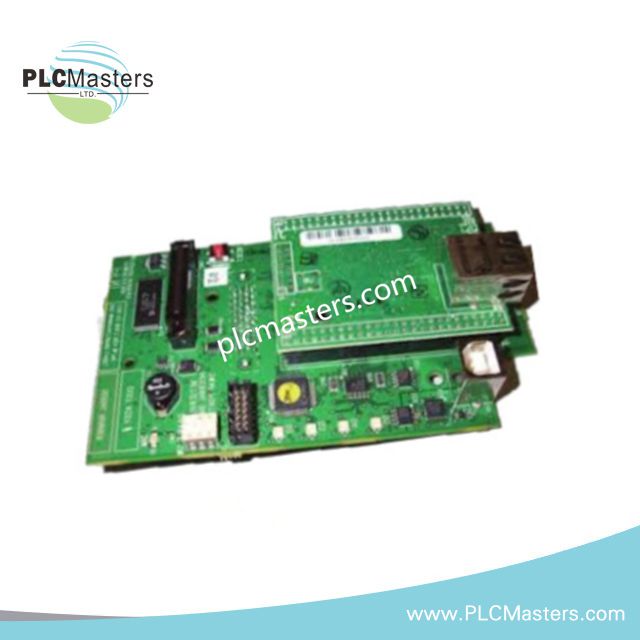

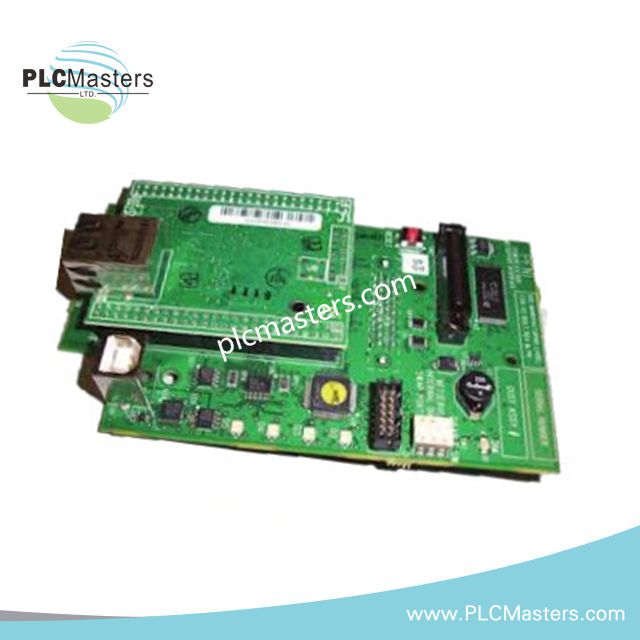

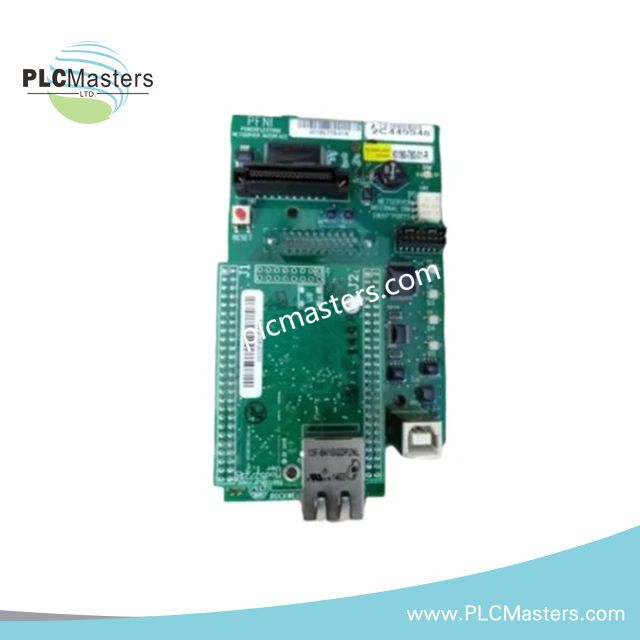

Scheda di interfaccia HMI Allen-Bradley 80190-780-01-R
$123.00
$320.00
Descrizione
Scheda di interfaccia HMI Allen-Bradley 80190-780-01-R
La Allen-Bradley 80190-780-01-R, catalogata anche come scheda di interfaccia HMI 80190-780-01-R, è un componente hardware dedicato all’elaborazione dell’interfaccia operatore e alla comunicazione interna nelle piattaforme degli azionamenti PowerFlex 7000.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 80190-780-01-R |
| Marca | Allen-Bradley / Rockwell Automation |
| Tipo di prodotto | Schede di interfaccia HMI |
| Compatibilità | Azionamenti a media tensione PowerFlex 7000 (PF7000) |
| Funzione | Elaborazione dei segnali HMI, comunicazione sul bus interno e gestione dell’interfaccia del display |
| Interfaccia di sistema | Slot del backplane interno dell’azionamento e interfaccia di comunicazione NetServer |
| Tipo di montaggio | Gruppo scheda a circuiti stampati plug-in |
| Peso | 2,00 lb |
| Temperatura di esercizio | Da 0 °C a 50 °C |
| Temperatura di stoccaggio | Da -40 °C a 70 °C |
| Umidità relativa | Dal 5% al 95% senza condensa |
| Funzione di comunicazione | Comunicazione con il terminale operatore ed elaborazione dei dati diagnostici dell’azionamento |
Elaborazione della comunicazione EtherNet/IP e interna dell’azionamento
La scheda di interfaccia Allen-Bradley 80190-780-01-R gestisce l’elaborazione della comunicazione tra il controller dell’azionamento PowerFlex 7000 e il gruppo HMI dell’operatore. La scheda gestisce lo scambio interno dei dati, l’accesso ai parametri e il trasferimento delle informazioni diagnostiche attraverso l’architettura di comunicazione dell’azionamento.
Il modulo è progettato per l’installazione plug-in all’interno del gruppo di controllo dell’azionamento. Pertanto, l’instradamento dei segnali, l’allineamento dei connettori e le condizioni dell’interfaccia del backplane devono rispettare i requisiti di configurazione hardware del PowerFlex 7000.
La scheda supporta i requisiti di compatibilità del firmware associati alle piattaforme di controllo PowerFlex 7000. Prima delle operazioni di sostituzione o manutenzione, le procedure di caricamento del firmware devono verificare la compatibilità della revisione del controller.
Domande frequenti
D: Per quale piattaforma di sistema è progettato l’80190-780-01-R?
R: L’80190-780-01-R è progettato per i sistemi di azionamento a media tensione Allen-Bradley PowerFlex 7000 e funge da scheda di interfaccia HMI e NetServer.
D: La scheda offre funzioni di controllo diretto del motore?
R: No. La scheda gestisce l’elaborazione della comunicazione, l’interfaccia del display e lo scambio dei dati diagnostici tra il sistema HMI e il controller dell’azionamento.
D: Quali limitazioni di installazione si applicano a questo gruppo PCB?
R: L’installazione richiede il corretto posizionamento nello slot, l’inserimento corretto dei connettori, procedure di protezione dalle scariche elettrostatiche e la verifica della configurazione firmware compatibile dell’azionamento.
Linee guida per l’installazione sul campo
Prima dell’installazione, isolare l’azionamento PowerFlex 7000 da tutte le fonti elettriche e verificare l’assenza di energia immagazzinata all’interno del sistema di azionamento.
Utilizzare procedure di protezione dalle scariche elettrostatiche durante la manipolazione del gruppo della scheda a circuiti stampati. Evitare il contatto diretto con le piste del PCB, i connettori e i componenti elettronici.
Installare la scheda nello slot interno designato mantenendo il corretto allineamento dei connettori. Non applicare forza meccanica al PCB durante l’inserimento.
Instradare, ove applicabile, i cavi di comunicazione separatamente dai conduttori di potenza ad alta corrente. Mantenere pratiche corrette di schermatura e messa a terra in conformità agli standard di installazione degli azionamenti industriali.
Dopo l’installazione, verificare lo stato della comunicazione, il funzionamento dell’HMI, le funzioni di visualizzazione diagnostica e la compatibilità del firmware prima di rimettere in servizio il sistema di azionamento.
