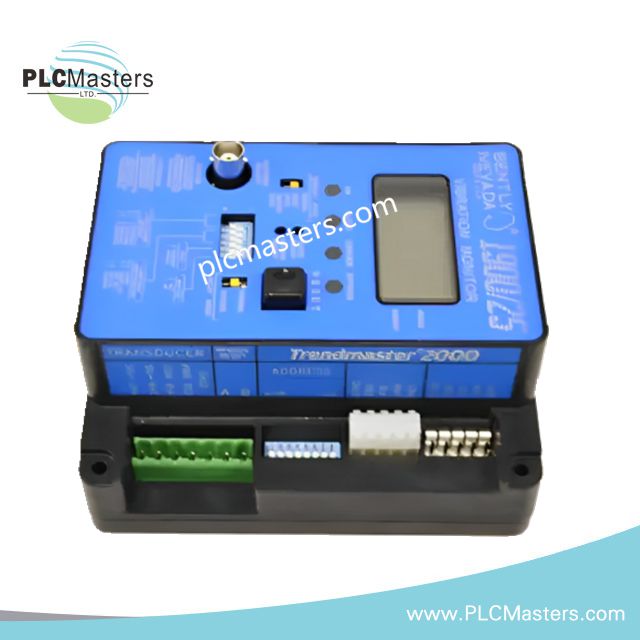

Monitor delle vibrazioni del ventilatore Bently Nevada 1900/55-02-01-01-00

Panoramica del prodotto

Il Bently Nevada 1900/55-02-01-01-00 è un sistema di monitoraggio compatto progettato per ventilatori industriali e riduttori.
Fornisce il monitoraggio continuo delle vibrazioni e della temperatura per apparecchiature rotanti a bassa velocità in ambienti di processo impegnativi.
Inoltre, il sistema combina protezione, indicazione e uscita dati all'interno di un unico robusto involucro industriale.
Gli ingegneri scelgono comunemente questo modello quando il funzionamento affidabile dei ventilatori influisce direttamente sulla sicurezza dell'impianto e sulla stabilità della produzione.

Caratteristiche funzionali principali

Il sistema supporta complessivamente quattro canali di monitoraggio, consentendo la supervisione simultanea delle condizioni di vibrazione e temperatura.
Inoltre, la risposta a bassa frequenza a partire da 1,5 Hz garantisce un rilevamento accurato su ventilatori a bassa velocità e apparecchiature azionate da ingranaggi.
Le uscite analogiche 4–20 mA consentono una semplice integrazione con piattaforme PLC, DCS o SCADA.
Pertanto, i team di manutenzione ottengono una visibilità in tempo reale senza dover implementare infrastrutture complesse per l'analisi delle vibrazioni.
Il display LCD sul pannello frontale fornisce informazioni chiare sullo stato operativo, indicazioni di allarme e valori di misurazione in tempo reale per la diagnostica locale.

Specifiche tecniche

Produttore: Bently Nevada (GE)
Numero modello: 1900/55-02-01-01-00
Tipo di prodotto: Monitor delle vibrazioni per ventilatori

Canali di monitoraggio:

• Ingressi di vibrazione: 2 canali, compatibili con accelerometri a 3 fili o sensori di velocità a 2 fili

• Ingressi di temperatura: 2 canali, compatibili con RTD al platino da 100 Ω o termocoppie di tipo K o T

Capacità di misurazione:

• Risposta in frequenza: rilevamento delle basse frequenze a partire da 1,5 Hz

• Applicazioni principali: ventilatori a bassa velocità, riduttori e macchinari rotanti ausiliari

Uscite e allarmi:

• Uscite analogiche: 4–20 mA proporzionali alle variabili monitorate di vibrazione e temperatura

• Uscite a relè: 4 relè SPDT, configurabili come normalmente eccitati o diseccitati

Caratteristiche elettriche e ambientali:

• Consumo energetico: massimo 10 W

• Temperatura di esercizio: da –20 °C a +70 °C (da –4 °F a +158 °F)

• Grado di protezione ambientale: NEMA 4X / IP66, a tenuta di polvere e resistente all'acqua

• Involucro: robusto involucro di grado industriale

Applicazioni tipiche

Questo monitor è ampiamente utilizzato su ventilatori a tiraggio indotto, ventilatori a tiraggio forzato e sistemi di ventilazione delle torri di raffreddamento.
Ad esempio, le industrie di processo lo impiegano su ventilatori azionati da ingranaggi, dove il rilevamento precoce dei guasti previene costosi arresti.
Inoltre, è adatto per cementifici, impianti di generazione elettrica, impianti metallurgici e stabilimenti chimici che utilizzano grandi quantità di ventilatori critici.
Gli integratori di sistema spesso installano l'unità come dispositivo di protezione autonomo o come parte di una strategia più ampia di monitoraggio delle condizioni.

Affidabilità e assistenza

Bently Nevada ha progettato la serie 1900/55 per il funzionamento a lungo termine in ambienti industriali difficili.
Pertanto, il sistema riduce al minimo i requisiti di manutenzione, offrendo al contempo una precisione di misurazione costante per un ciclo di vita operativo prolungato.
Il cablaggio e la configurazione semplici riducono i tempi di messa in servizio sia durante le nuove installazioni sia nei progetti di retrofit.

FAQ

D1: Quali tipi di sensori possono essere collegati al 1900/55-02-01-01-00?
R1: L'unità supporta accelerometri a 3 fili o sensori di velocità a 2 fili per le vibrazioni, oltre a RTD o termocoppie per la temperatura.

D2: Questo monitor è adatto per applicazioni con ventilatori a bassa velocità?
R2: Sì, il sistema rileva segnali di vibrazione a partire da 1,5 Hz, risultando ideale per ventilatori e riduttori a bassa velocità.

D3: Le uscite possono essere collegate direttamente a un PLC o DCS?
R3: Le uscite analogiche 4–20 mA si collegano direttamente ai moduli di ingresso standard di PLC, DCS o SCADA.

D4: L'unità fornisce indicazioni e allarmi locali?
R4: Sì, un display LCD retroilluminato mostra i valori in tempo reale, mentre i relè configurabili supportano la logica di allarme e arresto.
