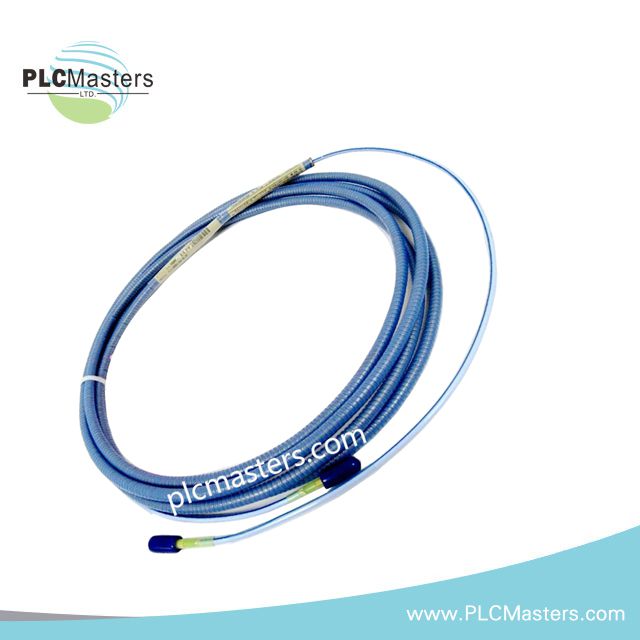

Cavo di prolunga Bently Nevada 330854-040-24-05 3300 XL

Panoramica del prodotto

Bently Nevada 330854-040-24-05 è un cavo di prolunga da 25 mm 3300 XL progettato per una trasmissione stabile del segnale del trasduttore di prossimità.
Collega in modo affidabile le sonde di prossimità da 25 mm ai sensori Proximitor® all'interno dell'architettura di monitoraggio 3300 XL.
Inoltre, il cavo consente misurazioni precise delle vibrazioni e della posizione assiale in ambienti impegnativi con macchinari rotanti.
La sua struttura privilegia l'integrità elettrica, la resistenza meccanica e la stabilità a lungo termine in condizioni industriali gravose.

Vantaggi principali e caratteristiche funzionali

Inoltre, i conduttori in rame argentato riducono al minimo la perdita di segnale durante lunghi periodi di funzionamento e a temperature elevate.
Pertanto, la precisione delle misurazioni rimane costante anche in turbine, compressori e apparecchiature critiche ausiliarie di impianto.
L'isolamento e la guaina in PFA resistono a sostanze chimiche aggressive, all'esposizione al vapore e alle alte temperature ambientali.
Inoltre, l'impedenza controllata di 75 ohm garantisce una corretta calibrazione del sistema lungo l'intera catena del trasduttore.
Ad esempio, i team di manutenzione beneficiano di prestazioni prevedibili durante la sostituzione delle sonde o le attività di ricalibrazione del sistema.

Specifiche tecniche

Modello: 330854-040-24-05
Serie: cavo di prolunga 3300 XL da 25 mm
Sistema compatibile: sistema di trasduttori di prossimità 3300 XL
Lunghezza del cavo: 4,0 m (13,1 ft)
Impedenza caratteristica: 75 Ω nominali
Capacità: 69,9 pF/m (21,3 pF/ft) a 1 kHz
Materiale del conduttore: rame argentato, 3 × 0,51 mm² (20 AWG)
Isolamento: PFA con codifica cromatica, resistente al vapore e agli agenti chimici
Schermatura: treccia in rame argentato, copertura ottica minima del 90%
Guaina esterna: PFA estruso, blu, autoestinguente UL VW-1
Intervallo di temperatura operativa: da –35 °C a +200 °C in continuo
Raggio minimo di curvatura: 65 mm per flessioni ripetute
Codice di approvazione: 05, approvazioni multiple da parte di enti certificatori, senza armatura

Applicazioni tipiche e integrazione del sistema

Questo cavo di prolunga si integra perfettamente nei circuiti di misurazione della prossimità per il monitoraggio delle vibrazioni e della posizione dell'albero.
Pertanto, è adatto per turbine a vapore, turbine a gas, compressori centrifughi, grandi pompe e macchinari azionati da motori.
Inoltre, il cavo mantiene la precisione del sistema quando viene installato in aree dell'impianto caratterizzate da temperature elevate o sostanze chimiche aggressive.
Ad esempio, supporta strategie affidabili di protezione dei macchinari negli impianti di produzione di energia e nelle strutture del settore petrolifero e del gas.

Affidabilità, supporto e assistenza

Bently Nevada progetta questo cavo per garantire una lunga durata operativa e prestazioni prevedibili durante il funzionamento continuo.
Inoltre, caratteristiche elettriche costanti semplificano la messa in servizio, la risoluzione dei problemi e la gestione degli asset a lungo termine.
Pertanto, gli ingegneri della manutenzione possono standardizzare con fiducia i ricambi nelle installazioni 3300 XL simili.

Domande frequenti

D1: Il modello 330854-040-24-05 è compatibile con tutte le sonde di prossimità 3300 XL da 25 mm?
Sì, è progettato specificamente per l'uso con sonde 3300 XL da 25 mm e sensori Proximitor® corrispondenti.

D2: Questo cavo di prolunga può funzionare all'interno di involucri per turbine ad alta temperatura?
Sì, l'isolamento e la guaina in PFA consentono un funzionamento continuo fino a +200 °C.

D3: Il cavo influisce sulla calibrazione del sistema o sulla precisione delle misurazioni?
No, la sua impedenza e capacità controllate preservano la calibrazione di fabbrica lungo l'intero sistema del trasduttore.

D4: Questo cavo è adatto ad ambienti esposti a olio, vapore o sostanze chimiche?
Sì, resiste agli oli minerali, agli esteri fosfatici, a Skydrol, agli acidi, agli alcali e all'esposizione al vapore.

D5: Il cavo può essere riutilizzato durante la sostituzione della sonda?
Nella maggior parte dei casi, il riutilizzo è accettabile se l'integrità elettrica e le condizioni meccaniche restano conformi alle specifiche.
