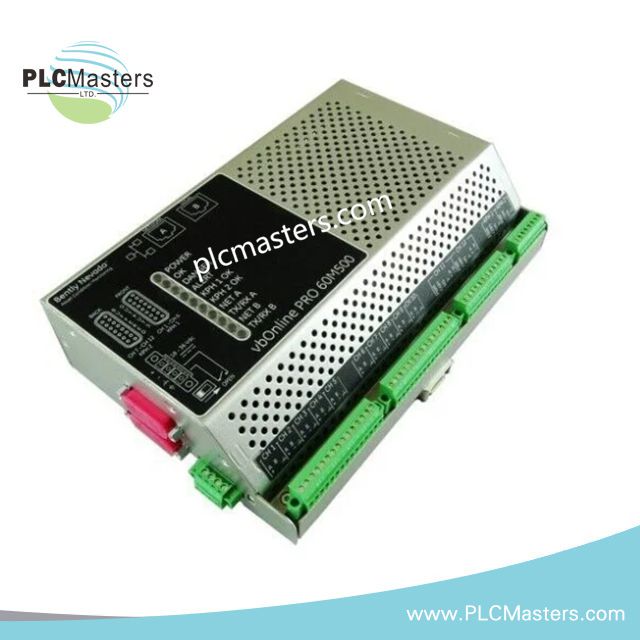

Modulo di monitoraggio vbOnline Pro Bently Nevada 60M500-05-00

Descrizione del prodotto

Il Bently Nevada 60M500-05-00 è un modulo ad alte prestazioni del sistema di monitoraggio delle condizioni vbOnline Pro, progettato per il monitoraggio continuo dei macchinari rotanti. Fornisce analisi precise delle vibrazioni in tempo reale e diagnostica dei macchinari per prevenire guasti imprevisti. Inoltre, il modulo combina un’elaborazione avanzata dei segnali con algoritmi all’avanguardia per il rilevamento dei guasti, consentendo strategie di manutenzione predittiva. Compatto e robusto, si integra perfettamente negli ambienti di controllo industriale mantenendo un’elevata precisione in condizioni operative estreme. Ad esempio, la capacità di funzionare da –40°C a +70°C garantisce prestazioni affidabili negli impianti petroliferi e del gas, petrolchimici e di generazione di energia.

Caratteristiche e vantaggi principali

• Monitoraggio in tempo reale: Acquisisce continuamente i dati sulle vibrazioni e sullo stato operativo dei macchinari per rilevare tempestivamente le anomalie.

• Diagnostica avanzata: Utilizza algoritmi di elaborazione dei segnali per identificare disallineamenti, squilibri e usura dei cuscinetti.

• Comunicazione flessibile: Supporta i protocolli Modbus/TCP e seriali per una facile integrazione nei sistemi DCS e PLC.

• Elevata precisione: La conversione A/D sigma-delta a 24 bit garantisce un’eccellente fedeltà del segnale sull’intera larghezza di banda.

• Design compatto e robusto: Il montaggio su guida DIN e la struttura resistente garantiscono affidabilità negli ambienti industriali.

• Ampio intervallo ambientale: Funziona in modo costante a temperature estreme e in condizioni difficili.

Specifiche tecniche

Parametri elettrici

• Alimentazione in ingresso: 18–36 VDC

• Corrente massima: 1.7 A

• Corrente di spunto: 2.7 A (<5 ms)

Elaborazione dei segnali

• Intervallo dinamico: 110 dB @ fs = 102.4 ksps

• SNR: 110 dB

• Conversione A/D: sigma-delta a 24 bit

• Larghezza di banda: 0–40 kHz

Ingressi e uscite

• Ingressi per segnali dinamici: fino a 12

• Ingressi Keyphasor: 2

• Uscite del segnale: due canali bufferizzati tramite connettori DSUB a 15 pin

• Impedenza di uscita: 550 ohm

Interfacce e comunicazione

• Ethernet TCP/IP, RS-232, RS-422, RS-485

• Protocollo proprietario Bently Nevada, Modicon Modbus, Modbus/TCP

Caratteristiche fisiche e ambientali

• Dimensioni: 225 × 150 × 55 mm

• Peso: 1.4 kg

• Montaggio: guida DIN

• Temperatura di esercizio: –40°C a +70°C

• Temperatura di stoccaggio: –45°C a +85°C

• Compatibilità delle sonde: sonde da 5 mm

Applicazioni tipiche

• Macchinari rotanti: turbine, compressori, pompe, motori e ventilatori

• Automazione industriale: integrazione con PLC e sistemi di controllo distribuito

• Manutenzione predittiva: rilevamento tempestivo dei guasti nelle apparecchiature critiche per ridurre i tempi di fermo

• Industrie di processo: settori petrolifero e del gas, petrolchimico, della generazione di energia e della produzione pesante

Domande frequenti

D: Quali tipi di macchinari può monitorare questo modulo?
R: Il modulo 60M500-05-00 è adatto per turbine, compressori, pompe, motori e altre apparecchiature rotanti.

D: Può integrarsi con i sistemi di controllo esistenti?
R: Sì, supporta i protocolli Modbus/TCP e seriali per un’integrazione perfetta con i sistemi DCS e PLC.

D: In quali condizioni ambientali può funzionare?
R: Il modulo funziona in modo affidabile da –40°C a +70°C e resiste agli ambienti industriali difficili.

D: Quanto è precisa la misurazione delle vibrazioni?
R: Grazie alla conversione A/D sigma-delta a 24 bit e a un SNR di 110 dB, fornisce dati precisi sulle vibrazioni e sulle condizioni operative.
