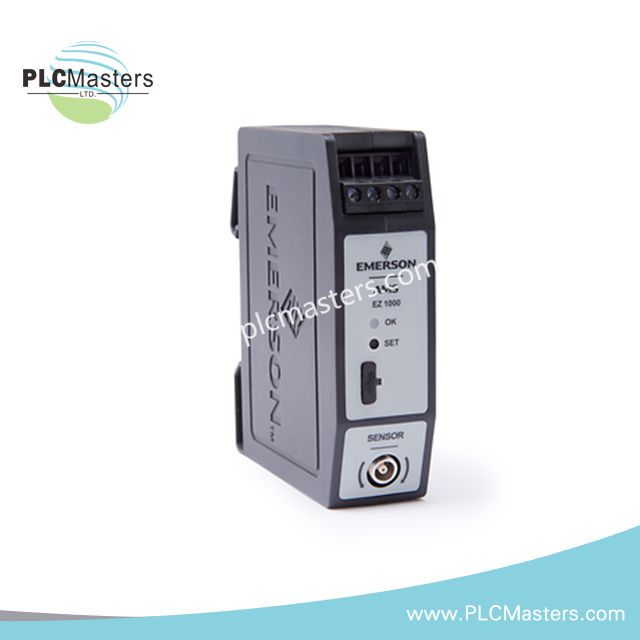

Sistema di Misurazione a Corrente Parassita Emerson EZ1000

Panoramica

Il AMS EZ 1000 è un sistema modulare di misura a correnti parassite per il monitoraggio dello stato delle macchine. Combina un sensore, un cavo e un convertitore, disponibili singolarmente o come catena completa. Inoltre, riduce i tempi di inattività, semplifica la gestione dell'inventario e soddisfa gli standard API 670. Il sistema monitora vibrazioni e spostamenti nelle macchine rotanti con alta precisione.

Specifiche Tecniche

Principio di Misura: Correnti parassite (senza contatto)
Dimensioni della Punta del Sensore: 5 mm, 8 mm e altre opzioni
Dimensioni della Filettatura: M10×1, M14×1.5
Tipi di Cavo: Corazzato e non corazzato
Lunghezze del Cavo: da 1 m a 10 m
Compatibilità del Convertitore: Un convertitore supporta più combinazioni sensore/cavo
Metodi di Calibrazione: Automatico, a due punti, manuale
Frequenza di Eccitazione: Flessibile per ridurre il cross-talk
Temperatura di Funzionamento:

• Sensore: –35°C a +180°C

• Cavo: –35°C a +150°C

• Convertitore: –30°C a +100°C
  Classe di Protezione: IP66

Intervallo di Misura Lineare:

• Sensore 5 mm: 1 mm / 40 mils

• Sensore 8 mm: 2 mm / 80 mils

Gap d'Aria Iniziale:

• Sensore 5 mm: 0,25 mm / 10 mils

• Sensore 8 mm: 0,5 mm / 20 mils

Deviazione dalla Linea Retta (DSL): ±0,025 mm (±1 mil) @ 0–45°C (+32 a +113°F)
Dimensione Minima del Bersaglio: 2 mm (80 mils)
Diametro Minimo dell'Albero:

• Sensore 5 mm: 20 mm (0,98”)

• Sensore 8 mm: 25 mm (0,79”)
  Materiali del Bersaglio (Acciaio Ferromagnetico):
  42CrMo4 (AISI/SAE 4140), P235S, C35 (AISI/SAE 1035), 34CrMo4 (AISI/SAE 4337/4340), 26NiCrMoV14, ST 37, S235JR, X35CrMo17, altri materiali su richiesta
