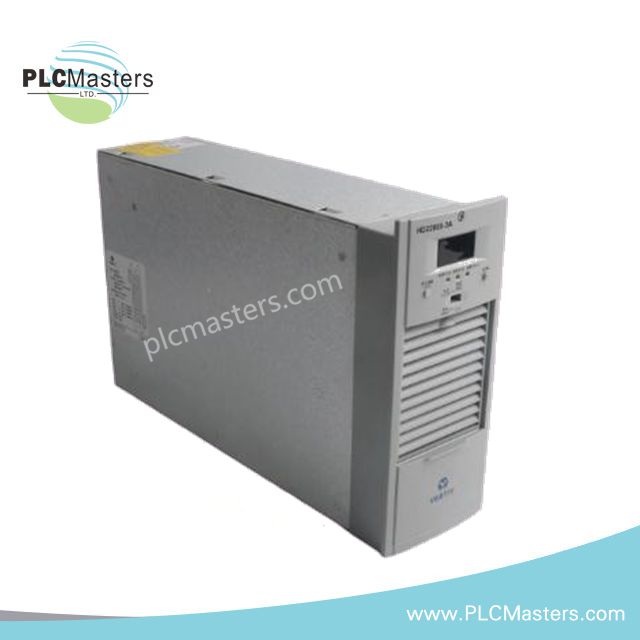

Emerson HD22005-3A Modulo Raddrizzatore Alimentatore

Panoramica

Il HD22005-3A è un modulo raddrizzatore di potenza DC ad alta frequenza sviluppato da Emerson. Gli ingegneri lo hanno progettato per l'uso in sottostazioni, sistemi di alimentazione per telecomunicazioni e ambienti di automazione. Combina il controllo microprocessore con l'elettronica di potenza avanzata per fornire energia DC efficiente, affidabile e stabile. Il sistema commuta in modo intelligente tra raffreddamento ad aria naturale e forzato in base al carico.

Specifiche Tecniche

• Numero di Modello: HD22005-3A

• Produttore: Emerson

• Funzione: Alimentatore DC / Modulo Raddrizzatore

Specifiche di Ingresso

• Tensione di Ingresso: 323–475 V AC (trifase, tre fili)

• Frequenza di Ingresso: 45–65 Hz

• Fattore di Potenza: ≥ 0.94

Specifiche di Uscita

• Tensione di Uscita: 220 V DC (regolabile 176–320 V DC)

• Corrente di Uscita Nominale: 5 A

• Corrente Massima di Uscita: 5.5 A

• Efficienza: ≥ 90%

• Coefficiente di Ripple: ≤ 0.1%

Controllo e Precisione

• Precisione di Regolazione della Tensione: ±0.5%

• Precisione di Regolazione della Corrente: ±1%

• Tempo di Avvio Morbido: 3–10 secondi

Caratteristiche di Protezione

• Protezione da Sovratensione: 293–325 V DC

• Protezione da Sottotensione: 191 ± 6 V DC

• Protezione da Surriscaldamento: Scatta a 85°C; Ripristina a 75°C

• Controllo Ventola: Si avvia a 50–55°C; Si ferma a 38°C

Ambiente e Sicurezza

• Metodo di Raffreddamento: Raffreddamento naturale (<30% carico); Raffreddamento ad aria (>30% carico)

• Resistenza di Isolamento: >10 MΩ @ 1000 V DC

• Resistenza Dielettrica: 2000 V AC, 50 Hz per 1 minuto

Caratteristiche Fisiche

• Dimensioni (L × A × P): 11 cm × 41.5 cm × 26 cm

• Peso: 5.46 kg
