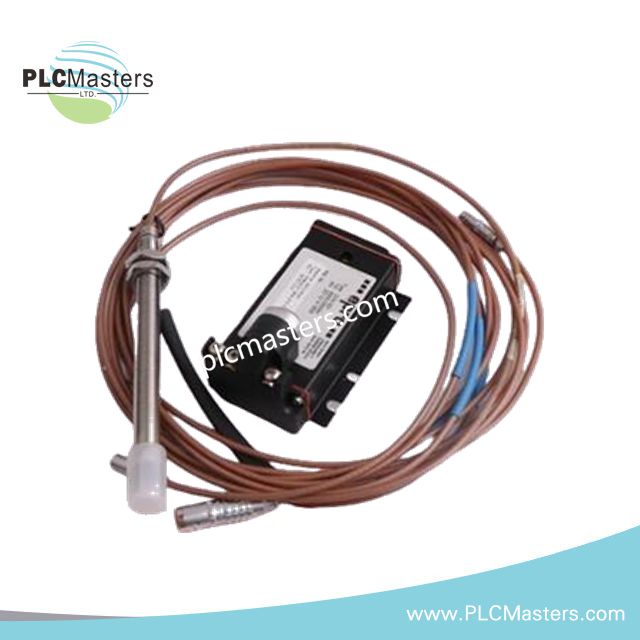

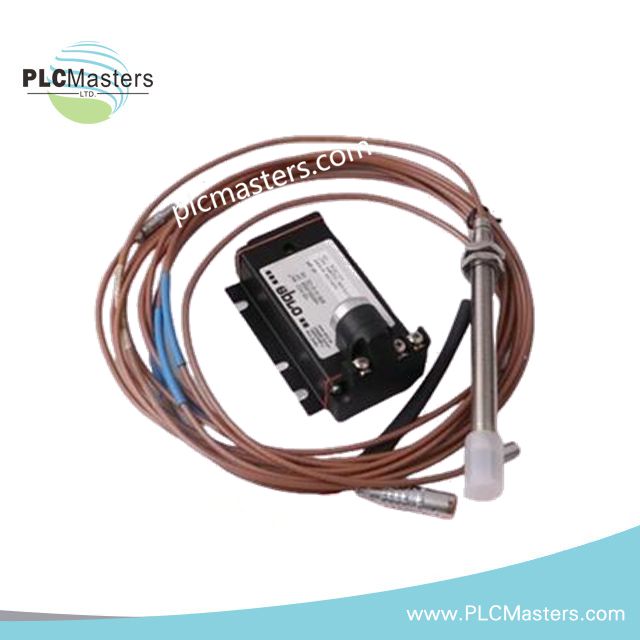

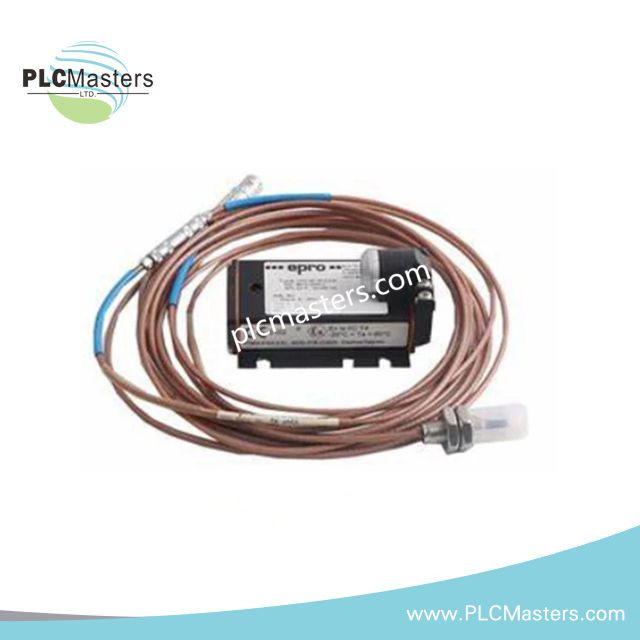

Sistema sensore di prossimità a correnti parassite Epro CON021+PR6423/010-040-CN

Descrizione del Prodotto

L'assemblaggio PR6423/010-040-CN + CON021 è una soluzione di monitoraggio di precisione dell'albero sviluppata per la misurazione continua delle condizioni nelle macchine rotanti. Utilizza la tecnologia a corrente parassita per rilevare lo spostamento senza contatto fisico, garantendo prestazioni costanti anche in ambienti ad alta velocità e alta temperatura.

Questa configurazione integra una robusta sonda di prossimità con un'unità di condizionamento del segnale dedicata, permettendo una conversione accurata del movimento meccanico in un'uscita elettrica stabile per sistemi di protezione e controllo.

Composizione del sistema

Unità sonda PR6423/010-040-CN
La PR6423/010-040-CN fa parte della serie PR6423, con una punta di rilevamento da 8 mm ottimizzata per applicazioni industriali che richiedono durata e stabilità di misura. La versione CN riflette una configurazione regionale allineata a specifici standard di connettori e conformità.

Il codice “010-040” corrisponde tipicamente all'abbinamento di calibrazione e a una configurazione di cavo di lunghezza media, comunemente intorno a 4 metri.

Le capacità di misura includono:

• Rilevamento delle vibrazioni radiali degli alberi rotanti

• Tracciamento dello spostamento assiale

• Monitoraggio della posizione del rotore

• Misura di riferimento della tensione del gap

Modulo di condizionamento del segnale CON021
Il modulo CON021 fornisce un'eccitazione ad alta frequenza alla sonda e converte il segnale restituito in una tensione analogica lineare. Garantisce l'integrità del segnale, minimizza le interferenze di rumore e consente un'integrazione senza soluzione di continuità con i sistemi di monitoraggio delle macchine.

Specifiche tecniche

Sonda di prossimità PR6423/010-040-CN

• Principio di rilevamento: Corrente parassita, misura senza contatto

• Diametro della punta: 8 mm

• Campo di misura: ±1,0 mm a ±2,0 mm (dipendente dalla calibrazione)

• Sensibilità: 8 mV/µm (con driver abbinato)

• Risposta in frequenza: fino a 10 kHz

• Deviazione di linearità: ≤ ±1% FS

• Risoluzione: < 1 µm

• Intervallo di temperatura di esercizio: –35 °C a +180 °C

• Grado di protezione: IP65 o superiore

• Materiale della custodia: acciaio inossidabile resistente alla corrosione

• Lunghezza cavo: cavo coassiale integrato di circa 4 m

• Tipo di connettore: connettore coassiale standard Epro

• Opzioni di montaggio: installazione filettata o montaggio su staffa

Modulo driver CON021

• Ruolo del dispositivo: condizionamento del segnale ed eccitazione della sonda

• Sensori compatibili: PR6422, PR6423, PR6424, PR6426

• Alimentazione: 24 V DC

• Metodo di eccitazione: oscillatore interno ad alta frequenza

• Segnale di uscita: tensione lineare proporzionale allo spostamento (tipicamente 0–20 V)

• Sensibilità: 8 mV/µm (sistema abbinato)

• Banda passante: fino a 10 kHz

• Precisione: ≤ ±1% FS

• Capacità diagnostiche:

• Monitoraggio dello stato della sonda

• Rilevamento guasti cavo

• Supervisione della tensione di gap

• Temperatura di esercizio: –20 °C a +70 °C

• Installazione: su guida DIN o sistema a rack

Panoramica delle prestazioni

• Sensibilità: 8 mV/µm

• Intervallo lineare: fino a ±2 mm

• Banda di frequenza: Fino a 10 kHz

• Precisione: ≤ ±1% FS

• Formato di uscita: segnale di tensione analogico

Applicazioni tipiche

• Monitoraggio dell'albero di turbine a vapore e a gas

• Analisi delle condizioni di compressori e soffianti

• Protezione di motori e generatori ad alta velocità

• Monitoraggio delle vibrazioni del cambio

• Diagnostica di apparecchiature rotanti nel settore petrolchimico

Principali vantaggi funzionali

• Rilevamento senza contatto elimina l'usura meccanica

• Alta resistenza alle interferenze elettromagnetiche e alle variazioni di temperatura

• Precisione di misura costante nel tempo anche dopo lunghi periodi di servizio

• Compatibile con le piattaforme di monitoraggio MMS 6000, MMS 3000 e VM600

• L'architettura modulare semplifica l'installazione e la manutenzione

Domande frequenti

Q: Cosa indica la designazione “040”?
A: Si riferisce generalmente alla lunghezza del cavo della sonda, tipicamente intorno a 4 metri, anche se le specifiche esatte possono variare in base alla configurazione.

Q: Questo sistema può essere integrato in configurazioni di monitoraggio esistenti?
A: Sì, è progettato per la compatibilità con i comuni sistemi di monitoraggio delle vibrazioni Epro e di terze parti che utilizzano ingressi analogici standard.

Q: Che tipo di uscita fornisce il driver?
A: Il CON021 fornisce un segnale di tensione lineare proporzionale allo spostamento dell'albero, comunemente nell'intervallo 0–20 V.
