Sistema di Misurazione di Prossimità a Corrente Parassita Epro CON021+PR6423/010-100-CN

Descrizione del Prodotto

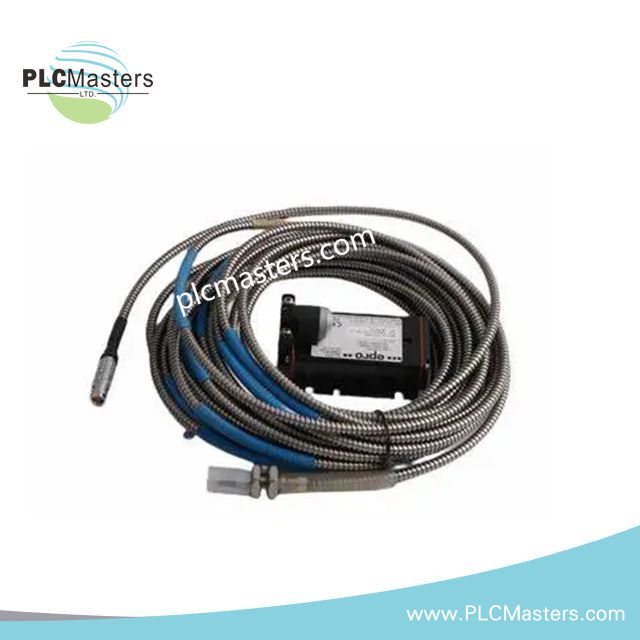

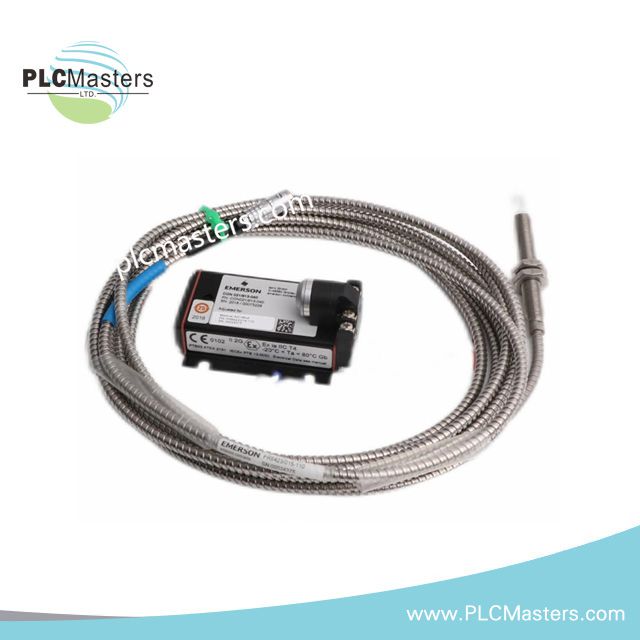

L'assemblaggio PR6423/010-100-CN + CON021 di Emerson Epro è progettato per la misurazione continua e senza contatto del movimento dell'albero nelle macchine rotanti. Questo sistema applica la tecnologia di rilevamento a correnti parassite per acquisire dati precisi di spostamento e vibrazione, anche in installazioni che richiedono un instradamento del cavo esteso.

Combinando una sonda robusta con un'unità di condizionamento del segnale dedicata, il sistema garantisce segnali di uscita stabili adatti per la protezione delle macchine, il monitoraggio delle condizioni e applicazioni diagnostiche.

Architettura di Sistema

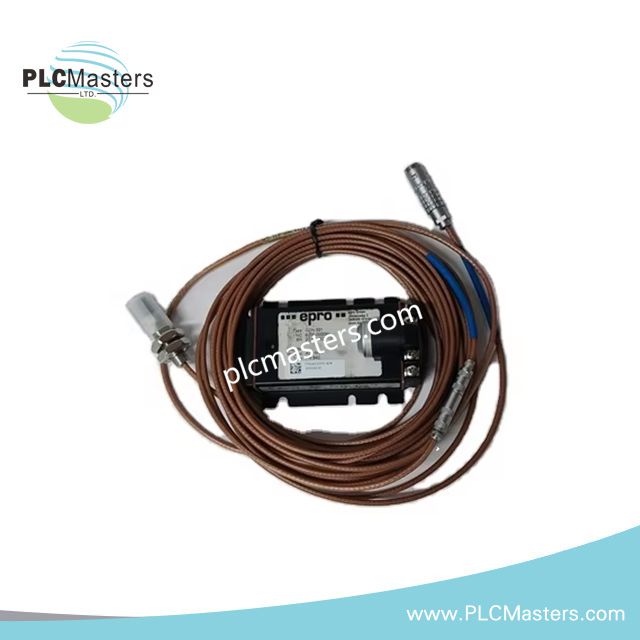

Sonda a correnti parassite PR6423/010-100-CN
La PR6423/010-100-CN appartiene alla serie PR6423 e presenta una punta di rilevamento da 8 mm ottimizzata per un funzionamento ad alta affidabilità in ambienti industriali. La versione CN rappresenta una configurazione specifica per regione con standard di connettore definiti.

La designazione “010-100” corrisponde tipicamente all'abbinamento di calibrazione e a una configurazione di cavo esteso, comunemente intorno a 10 metri, che consente flessibilità di installazione per layout di macchinari di grandi dimensioni.

Le funzioni di misura includono:

• Monitoraggio delle vibrazioni radiali dell’albero

• Rilevamento dello spostamento assiale

• Misurazione della posizione del rotore

• Uscita di riferimento della tensione del gap

Condizionatore di segnale CON021
Il modulo CON021 alimenta la sonda con un segnale ad alta frequenza e converte la risposta in un'uscita di tensione proporzionale. Fornisce stabilizzazione del segnale, linearizzazione e capacità diagnostiche necessarie per l'integrazione nei sistemi di monitoraggio.

Specifiche tecniche

Sonda PR6423/010-100-CN

• Principio di misura: Corrente parassita, senza contatto

• Diametro della punta: 8 mm

• Gamma di misura: ±1,0 mm a ±2,0 mm (dipendente dalla calibrazione)

• Sensibilità: 8 mV/µm (sistema calibrato)

• Risposta in frequenza: fino a 10 kHz

• Linearità: ≤ ±1% della scala completa

• Risoluzione: Migliore di 1 µm

• Temperatura di esercizio: –35 °C a +180 °C

• Grado di protezione: ≥ IP65

• Materiale della scocca: Acciaio inossidabile

• Lunghezza cavo: Circa 10 m di cavo coassiale integrato

• Connettore: Connettore coassiale standard Epro

• Opzioni di montaggio: Installazione filettata o a morsetto

Modulo driver CON021

• Funzione: unità driver per sonda e condizionamento del segnale

• Sonde compatibili: Serie PR6422, PR6423, PR6424, PR6426

• Tensione di alimentazione: 24 V DC

• Metodo di eccitazione: oscillatore interno ad alta frequenza

• Segnale di uscita: Tensione analogica lineare proporzionale allo spostamento (tipicamente 0–20 V)

• Sensibilità: 8 mV/µm (con sonda abbinata)

• Gamma di frequenza: Fino a 10 kHz

• Precisione: ≤ ±1% FS

• Diagnostica:

• Monitoraggio dello stato della sonda

• Rilevamento rottura cavo

• Supervisione della tensione di gap

• Temperatura di esercizio: –20 °C a +70 °C

• Montaggio: Binario DIN o integrazione in rack

Sintesi delle prestazioni del sistema

• Sensibilità: 8 mV/µm

• Intervallo di misura lineare: Fino a ±2 mm

• Banda passante: fino a 10 kHz

• Precisione: ≤ ±1% FS

• Segnale di uscita: Tensione analogica

Aree di applicazione

• Monitoraggio dell'albero di turbine a vapore e a gas

• Analisi delle vibrazioni di compressori e soffianti

• Protezione di motori e generatori ad alta velocità

• Monitoraggio delle condizioni del cambio

• Apparecchiature rotanti per l'industria petrolchimica e di processo

Caratteristiche principali

• La misurazione senza contatto elimina usura e deriva

• Supporta installazioni con cavi lunghi senza degradazione del segnale

• Resistente alle variazioni termiche e alle interferenze elettromagnetiche

• Compatibile con i sistemi MMS 6000, MMS 3000 e VM600

• Struttura modulare per una manutenzione e sostituzione semplificate

Domande frequenti

D: Qual è il vantaggio della configurazione del cavo “100”?
R: Consente l'installazione su distanze maggiori, tipicamente intorno a 10 metri, rendendolo adatto a layout di grandi apparecchiature.

D: Questo sistema può essere utilizzato con altre sonde PR642x?
R: Il CON021 supporta diversi tipi di sonde, ma è necessaria una calibrazione corretta corrispondente per una misurazione accurata.

D: Che tipo di uscita viene fornita?
R: Un segnale di tensione lineare proporzionale allo spostamento dell'albero, solitamente nell'intervallo 0–20 V.
