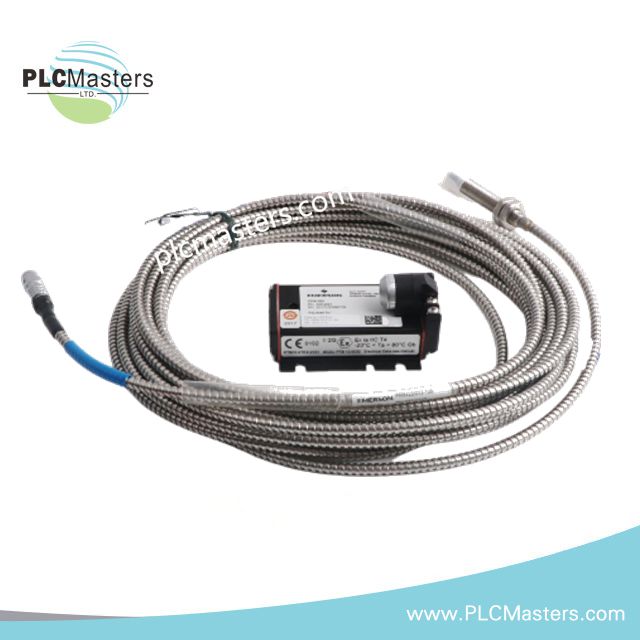

Sistema di sensori di vibrazione a correnti parassite EPRO CON021+PR6423/014-030

Panoramica

Il sensore EPRO PR6423/014-030 abbinato al convertitore CON021 offre una soluzione ad alta precisione e senza contatto per misurare le vibrazioni dell’albero, lo spostamento radiale e l’eccentricità di macchinari rotanti critici. Progettato per applicazioni impegnative come turbine, compressori, pompe e riduttori, questo sistema supporta la manutenzione predittiva, la protezione delle macchine e la conformità alla norma API 670.

Sonda sensore PR6423/014-030

• Tipo: Sonda senza contatto a correnti parassite per la misura dello spostamento e delle vibrazioni

• Diametro della punta: 8 mm

• Campo di misura: 2 mm (0–0.08 in)

• Traferro iniziale: 3.0 mm (0.118 in)

• Sensibilità (ISF): 8 V/mm ±5% (0–45 °C)

• Linearità: ±0.025 mm (±1 mil)

• Diametro minimo dell’albero: 25 mm (0.98 in)

• Temperatura di esercizio: –40 °C a +150 °C

• Grado di protezione: IP66

• Materiale del bersaglio: Acciaio ferromagnetico (standard 42CrMo4 / AISI 4140)

• Applicazioni: Ideale per macchinari con cuscinetti a strisciamento, nei quali i sensori tradizionali montati sulla carcassa non possono fornire misurazioni accurate

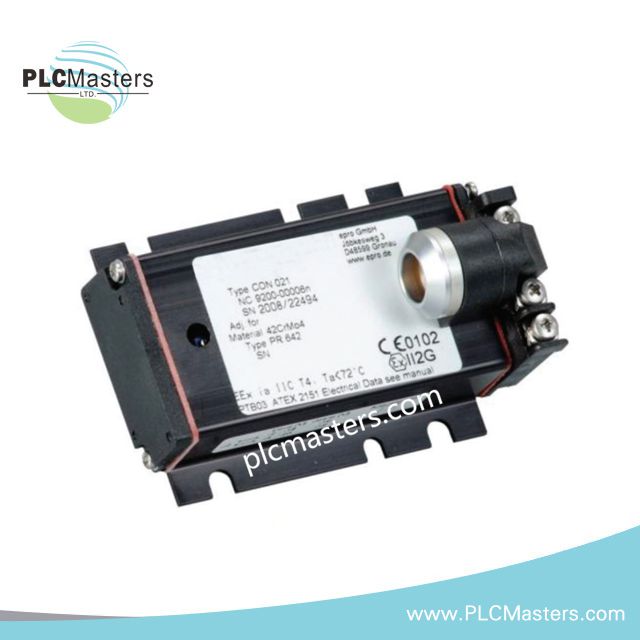

Modulo convertitore CON021

• Funzione: Condizionamento del segnale e conversione in uscita lineare per i sensori PR6423

• Risposta in frequenza: 0–20 kHz (–3 dB)

• Tempo di salita: <15 μs

• Tensione di alimentazione: –23 V a –32 V CC

• Tensione di uscita: –4 V a –20 V, configurabile

• Temperatura di esercizio: –30 °C a +100 °C

• Grado di protezione: IP20

• Materiale dell’alloggiamento: Lega di alluminio LMgSi

• Montaggio: Montaggio a pannello tramite quattro viti M5x20

Applicazioni

• Generazione di energia: Monitoraggio degli alberi di turbine a vapore e a gas

• Industria petrolchimica: Rilevamento dello spostamento assiale di compressori e pompe

• Macchinari industriali: Monitoraggio delle vibrazioni dei riduttori, valutazione dell’eccentricità dei rotori delle ventole

• Manutenzione e sicurezza: Supporta la manutenzione predittiva e il monitoraggio conforme alla norma API 670

FAQ

D: Quali materiali può misurare il sensore?
R: Il PR6423/014-030 è ottimizzato per acciai ferromagnetici come 42CrMo4 o AISI 4140.

D: Il sistema può operare a temperature elevate?
R: Sì, il sensore funziona fino a 150 °C e il convertitore fino a 100 °C.

D: L’uscita è compatibile con i sistemi di monitoraggio standard?
R: Il CON021 fornisce un’uscita lineare in tensione (–4 V a –20 V), adatta all’integrazione con sistemi industriali di monitoraggio e protezione.

D: Sono disponibili sensori simili per alberi di diametro inferiore?
R: Sì, la serie PR6423 include sonde adatte ad alberi con diametro minimo di 10 mm, con ridimensionamento proporzionale del campo di misura e del traferro.
