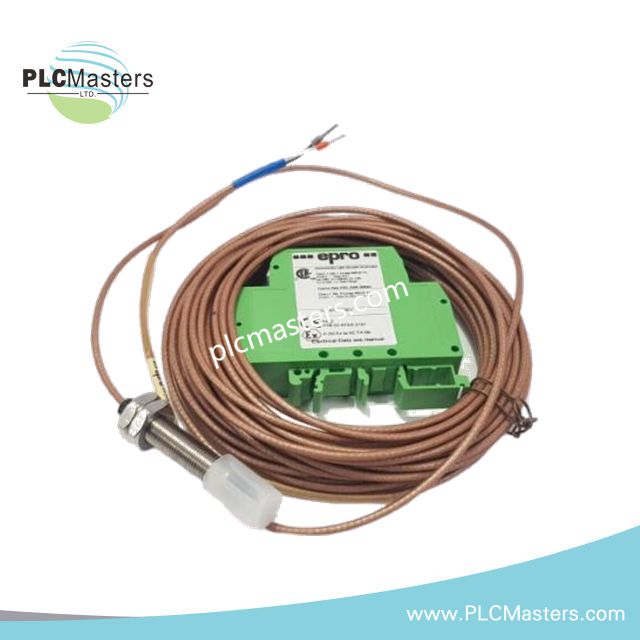

Sistema di Misurazione dello Spostamento a Corrente Parassita Epro CON041/SF+PR6423/015-111

Descrizione del Prodotto

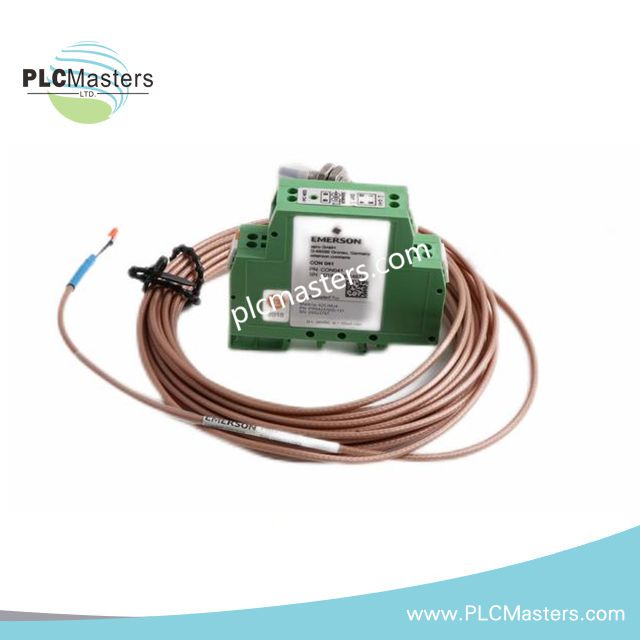

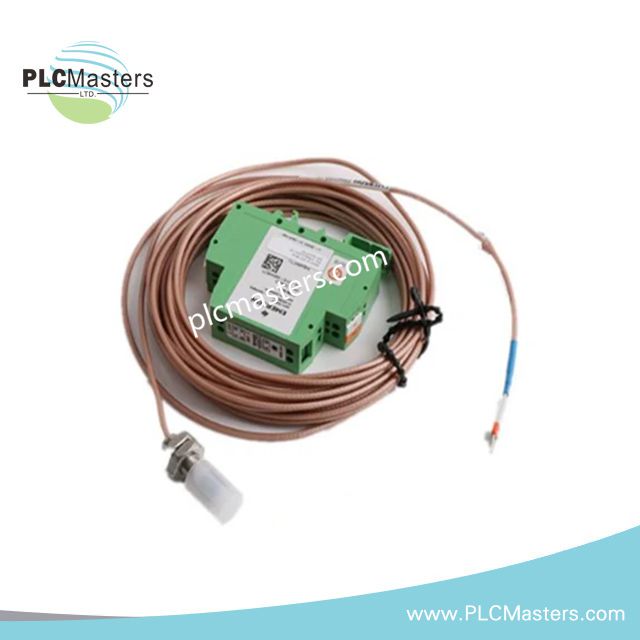

Il CON041/SF + PR6423/015-111 di Epro è un sistema di misura a correnti parassite completamente integrato progettato per il monitoraggio continuo e senza contatto della dinamica dell'albero nelle macchine rotanti. Questa configurazione combina una sonda di precisione da 8 mm con un modulo di condizionamento del segnale montato su guida DIN, fornendo dati stabili e ad alta risoluzione su spostamento e vibrazione in condizioni industriali impegnative.

L'elemento sensibile rileva minime variazioni nella posizione dell'albero usando principi elettromagnetici, mentre il convertitore elabora e scala il segnale in uscite standard industriali adatte a sistemi di controllo e protezione. Il sistema è ampiamente utilizzato in turbomacchine dove affidabilità, risposta rapida e precisione di misura sono fondamentali.

Principali Specifiche Tecniche

Sensore a correnti parassite – PR6423/015-111

• Principio di misura: Rilevamento dello spostamento senza contatto a correnti parassite

• Diametro sonda: 8 mm

• Intervallo lineare: circa 2,0 mm

• Sensibilità: 8 V/mm (±5%)

• Impostazione gap nominale: 0,5 mm

• Diametro minimo albero: 25 mm

• Materiale target: Leghe ferromagnetiche (es. AISI 4140 / 42CrMo4)

• Intervallo di Temperatura:

• Sonda: –35°C a +180°C

• Cavo: –35°C a +150°C

• Classe di protezione: IP66

• Materiali di costruzione:

• Punta: PEEK

• Involucro: Acciaio inossidabile

• Isolamento cavo: PTFE

• Opzioni lunghezza cavo: tipicamente da 1 m a 5 m

Convertitore di segnale – CON041/SF

• Funzione: Condizionamento del segnale e scalatura dell'uscita

• Risposta in frequenza: 0 a 20 kHz (–3 dB)

• Risposta dinamica (tempo di salita): <15 µs

• Opzioni di uscita:

• 4–20 mA (configurabile)

• Tensione analogica 0–10 V

• Tensione di alimentazione: –23 V a –32 V DC

• Temperatura di esercizio: –30°C a +100°C

• Classe di protezione: IP20

• Tipo di montaggio: guida DIN

• Materiale dell'involucro: Poliammide (PA 6.6)

• Compatibilità sonde: serie PR6422 / PR6423 / PR6424 / PR6425 / PR6426

Capacità del sistema

• Monitoraggio continuo e senza contatto dello spostamento dell'albero

• Ampia banda passante adatta per analisi di vibrazione e dinamica

• Uscita stabile sotto stress termico e meccanico

• Risposta transitoria rapida per apparecchiature rotanti ad alta velocità

• Certificato per ambienti pericolosi (ATEX, IECEx, CSA a seconda della configurazione)

Applicazioni tipiche

• Turbine a vapore e a gas

• Compressori centrifughi

• Pompe e riduttori

• Apparecchiature rotanti per energia idroelettrica

• Sistemi di protezione per macchinari critici

Domande frequenti

Q: Questo sistema può misurare sia vibrazione che spostamento statico?
A: Sì, il sistema supporta sia misurazioni dinamiche (vibrazione) sia statiche (posizione) all'interno del suo intervallo lineare.

Q: È necessaria la calibrazione in campo dopo l'installazione?
A: Di solito è necessaria una calibrazione iniziale per impostare il corretto gap e la scala. Successivamente, il sistema mantiene la stabilità con una deriva minima.

Q: Con quali sistemi di monitoraggio è compatibile?
Raggiunge l'integrazione con Epro MMS 6000, AMS 6500 e altre piattaforme PLC/DCS standard tramite uscite analogiche.
