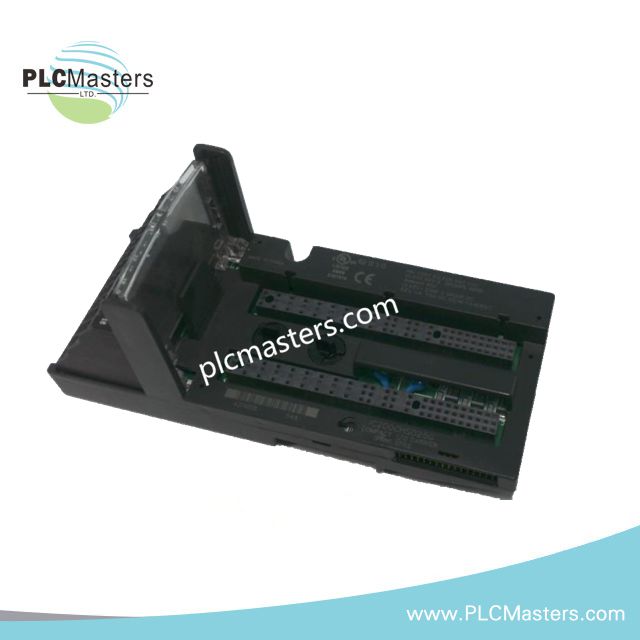

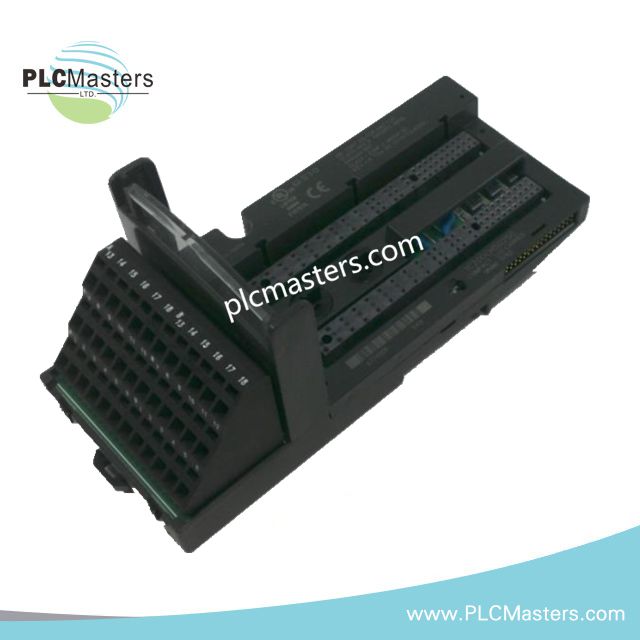

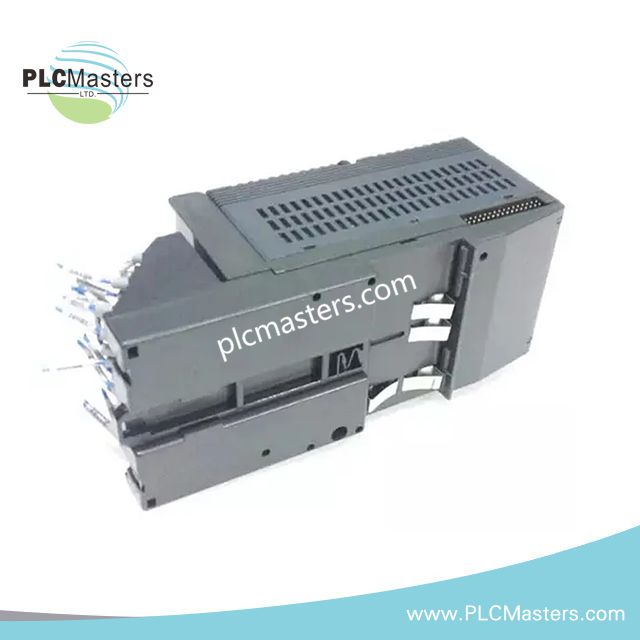

GE IC200CHS025 Supporto I/O Compatto a Molla

Descrizione del Prodotto

Il GE IC200CHS025 è un supporto I/O compatto di tipo a molla progettato per i sistemi PLC VersaMax, offrendo un montaggio sicuro ed efficiente per moduli digitali e analogici. Consente un cablaggio rapido e affidabile senza utensili, rendendolo ideale per quadri di controllo con spazio limitato. Inoltre, la sua orientazione verticale supporta l'installazione modulare, permettendo fino a 32 connessioni I/O in un unico supporto. Questo supporto garantisce un robusto supporto meccanico mantenendo una connettività elettrica senza interruzioni tra i moduli I/O e il backplane.

Inoltre, i terminali a molla riducono i tempi di installazione e minimizzano gli errori di cablaggio. Le dimensioni compatte del supporto consentono un posizionamento flessibile all'interno degli armadi industriali, e il montaggio su guida DIN assicura stabilità e facilità di integrazione. Gli ingegneri possono facilmente espandere le capacità del sistema collegando più supporti insieme, creando un nodo scalabile per la gestione di segnali analogici e digitali.

Caratteristiche Principali

• Design Compatto: Ottimizzato per layout di quadri di controllo ristretti e installazione verticale dei moduli.

• Terminali a Molla: Cablaggio senza utensili per connessioni più rapide e affidabili.

• Alta Capacità I/O: Supporta fino a 32 punti I/O digitali o analogici per supporto.

• Montaggio su Guida DIN: Garantisce un'installazione sicura e stabile negli armadi industriali.

• Integrazione Modulare: Collega facilmente più supporti per formare nodi I/O scalabili.

• Ampio Intervallo di Temperatura di Funzionamento: Funziona in modo affidabile da –40°C a +60°C.

Specifiche Tecniche

• Modello: IC200CHS025

• Serie: GE Fanuc VersaMax

• Tipo: Supporto I/O compatto di tipo a molla

• Dimensioni (L × P × A): 66,8 mm × 163,5 mm × 70 mm

• Peso: 0,68 lbs

• Tipo di Terminale: Con molla (36 terminali stile IEC)

• Capacità I/O: Fino a 32 connessioni

• Sezione del Cavo: Singolo: AWG 14–22; Doppio: AWG 18

• Tipo di Montaggio: Guida DIN, orientamento verticale

• Distanza Verticale: 2 pollici

• Distanza Orizzontale: 1 pollice

• Alimentazione: Alimentato tramite moduli I/O VersaMax collegati

• Temperatura di Funzionamento: –40°C a +60°C

Applicazioni Tipiche

Il IC200CHS025 è ideale per sistemi di automazione industriale che richiedono soluzioni I/O compatte e affidabili. Si adatta perfettamente ai quadri di controllo per macchine di produzione, automazione di processo e sistemi di monitoraggio di fabbrica. Inoltre, supporta l'integrazione di segnali sia analogici che digitali, consentendo una comunicazione senza interruzioni con sensori, interruttori, relè e attuatori.

FAQ

D1: Quanti punti I/O supporta l'IC200CHS025?
R1: Il supporto supporta fino a 32 connessioni I/O digitali o analogiche per modulo.

D2: Posso usare questo supporto sia per moduli analogici che digitali?
R2: Sì, supporta un'integrazione versatile per moduli VersaMax sia analogici che digitali.

D3: Qual è il tipo di terminale e il metodo di cablaggio?
R3: Utilizza terminali a molla, permettendo un cablaggio sicuro e senza utensili.

D4: Qual è l'intervallo di temperatura di funzionamento?
R4: Il supporto funziona in modo affidabile tra –40°C e +60°C.

D5: Come viene montato il modulo?
R5: Si monta su guide DIN standard in orientamento verticale per stabilità.
