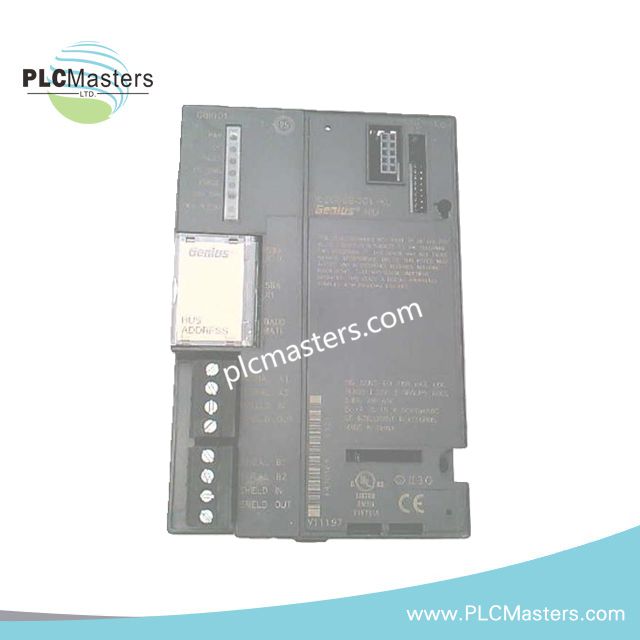

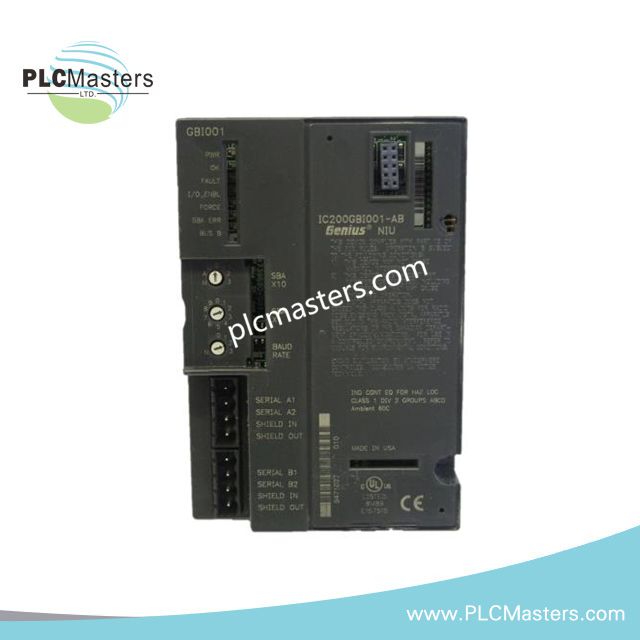

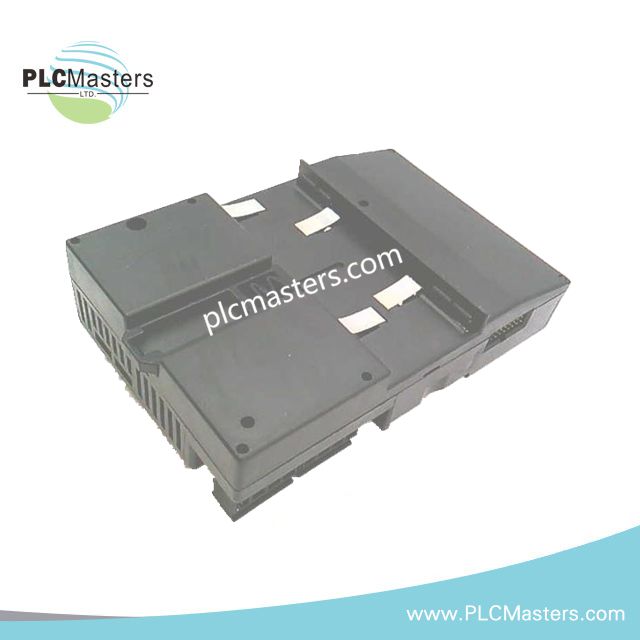

Modulo Interfaccia Bus Genius GE IC200GBI001 IC200GBI001-GJ IC200GBI001-LL

Descrizione del Prodotto

Il GE IC200GBI001 è un modulo Genius Bus Interface (GBI) ad alte prestazioni della serie VersaMax, progettato per consentire una comunicazione distribuita I/O senza interruzioni. Collega i rack I/O VersaMax alle reti Genius, garantendo un trasferimento dati affidabile per sistemi complessi di automazione industriale. Inoltre, questo modulo supporta sia velocità di trasmissione standard che estese, offrendo un'integrazione di rete flessibile per una vasta gamma di applicazioni industriali. Inoltre, mantiene una comunicazione robusta con controller come Series 90-70, PACSystem RX3i e RX7i.

Caratteristiche Chiave e Punti Salienti Funzionali

• Interfaccia di Rete Affidabile: Agisce come Unità di Interfaccia di Rete Genius (NIU), collegando fino a otto rack di moduli I/O VersaMax.

• Alta Capacità I/O: Supporta fino a 64 moduli I/O, gestendo 1024 ingressi e uscite discrete.

• Supporto Analogico: Fornisce 128 byte di input e output per scansione, permettendo una gestione precisa dei dati analogici.

• Velocità di Trasmissione Flessibili: Supporta 38,4 Kbaud, 76,8 Kbaud e 153,6 Kbaud, garantendo prestazioni di rete ottimizzate.

• Ridondanza e Affidabilità: Dotato di terminali Genius bus doppi per connessioni principali e di backup.

• Compatto e Versatile: Può essere montato su guide DIN o pannelli per varie configurazioni industriali.

• Ampia Compatibilità: Funziona con reti a protocollo Genius e diversi controller GE/Emerson PACSystem.

Specifiche Tecniche

• Modello: IC200GBI001

• Produttore: GE Fanuc

• Tipo di Prodotto: Unità di Interfaccia di Rete Genius

• Capacità I/O: 8 moduli per rack, fino a 8 rack (64 moduli totali)

• Memoria I/O Discreta: 1024 punti di ingresso, 1024 punti di uscita

• Memoria I/O Analogica: 128 byte input / 128 byte output

• Velocità Dati di Rete: 38,4 Kbaud, 76,8 Kbaud, 153,6 Kbaud (estesa)

• Intervallo Indirizzo Bus: 0–31 (configurabile)

• Porti di Comunicazione: Due terminali Genius (principale + ridondanza)

• Requisiti di Alimentazione: +5 V @ 250 mA, +3,3 V @ 10 mA

• Opzioni Resistenza di Terminazione: 75Ω, 100Ω, 120Ω, 150Ω

• Montaggio: Montaggio su guida DIN o pannello

• Peso: 0,33 lbs

• Controller Compatibili: Series 90-70, PACSystem RX3i, PACSystem RX7i

Applicazioni Tipiche

• Architetture I/O distribuite nel controllo di processo e sistemi di produzione.

• Monitoraggio e controllo remoto in impianti energetici, utility e automazione.

• Integrazione di rack I/O VersaMax con reti a protocollo Genius.

• Automazione industriale complessa che richiede comunicazione flessibile e ridondanza.

FAQ

D: Quali controller sono compatibili con IC200GBI001?
R: È compatibile con i controller Series 90-70, PACSystem RX3i e PACSystem RX7i.

D: Quanti moduli I/O può ospitare questo modulo?
R: Il modulo supporta fino a otto moduli per rack e fino a otto rack (64 moduli totali).

D: Può gestire segnali analogici?
R: Sì, supporta 128 byte di input e 128 byte di output per scansione per I/O analogico.

D: Quali topologie di cablaggio sono supportate?
R: Supporta il cablaggio a catena (daisy-chain) con resistenze di terminazione opzionali (75Ω–150Ω).

D: È supportata la ridondanza?
R: Sì, l'IC200GBI001 include terminali Genius bus doppi per connessioni principali e di backup.
