GE IC200MDL744 Modulo di Uscita Discreta DC

Panoramica

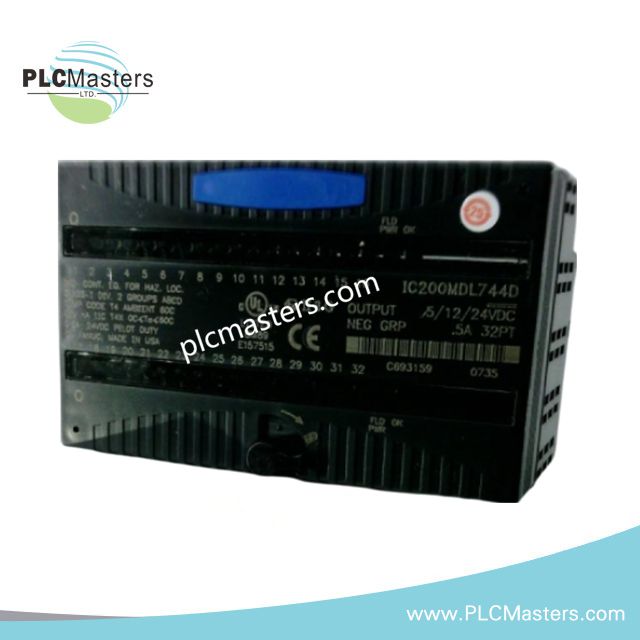

Il GE IC200MDL744 è un modulo di uscita discreta DC ad alte prestazioni a 32 punti progettato per la serie PLC VersaMax. Fornisce un controllo digitale affidabile e ad alta velocità per ambienti di automazione industriale esigenti. Questo modulo supporta livelli di uscita DC a 5V, 12V e 24V e funziona utilizzando la logica negativa, dove un'uscita si attiva quando il livello logico è BASSO.

Con le sue due gruppi isolati da 16 uscite, l'IC200MDL744 offre cablaggio flessibile e protezione tra i gruppi. La sua dimensione compatta, capacità hot-swap e indicatori di stato LED lo rendono ideale sia per nuove installazioni che per aggiornamenti di sistema. Inoltre, garantisce prestazioni robuste sul campo in sistemi di produzione, automazione di processo e confezionamento, dove il controllo preciso e costante è cruciale.

Caratteristiche Chiave e Punti Salienti Funzionali

• Design ad alta densità: 32 uscite in un formato compatto che salva spazio nel pannello.

• Funzionamento multi-tensione: Supporta sistemi DC a 5V, 12V e 24V per un uso flessibile.

• Uscita a logica negativa: L'uscita si attiva a livello logico BASSO, garantendo compatibilità con specifiche architetture di controllo.

• Alta capacità di corrente: Ogni uscita eroga fino a 0,5 A, adatta per pilotare relè e solenoidi.

• Isolamento di Gruppo: Due gruppi indipendenti offrono una protezione migliorata e flessibilità nel cablaggio.

• LED Diagnostici: Ogni punto ha un indicatore LED per un rapido riconoscimento dello stato.

• Supporto Hot Swap: Consente la sostituzione del modulo senza tempi di inattività del sistema.

• Prestazioni Affidabili sul Campo: Progettato per un funzionamento a lungo termine in ambienti industriali difficili.

Specifiche Tecniche

Applicazioni tipiche

Il IC200MDL744 è ampiamente usato in automazione industriale, controllo del movimento e sistemi I/O distribuiti. La sua flessibilità lo rende ideale per:

• Macchine per l'imballaggio che richiedono un controllo digitale ad alta velocità delle uscite.

• Linee di assemblaggio dove moduli compatti migliorano la densità I/O.

• Sistemi di controllo di processo nelle industrie chimiche, alimentari o metallurgiche.

• Macchine utensili e robotica che necessitano di commutazione di segnale precisa e ripetibile.

Pertanto, è adatto sia ad architetture di controllo centralizzate che distribuite che richiedono affidabilità e tempi di risposta rapidi.

Supporto e Manutenzione

GE Fanuc offre supporto a lungo termine e servizi di sostituzione per la famiglia VersaMax. Il design modulare dell'IC200MDL744 consente installazione rapida, semplice risoluzione dei problemi e minimi tempi di inattività. Inoltre, i suoi LED diagnostici aiutano gli ingegneri di manutenzione a identificare rapidamente guasti di uscita o problemi di alimentazione.

Domande Frequenti

Q1: Che tipo di logica usa l'IC200MDL744?
A1: Usa una logica negativa, il che significa che l'uscita è ACCESA quando il livello logico è BASSO.

Q2: Posso usare questo modulo in un sistema a 24V DC?
A2: Sì, supporta il funzionamento a 5V, 12V e 24V DC per applicazioni versatili.

Q3: Il modulo è hot-swappable?
A3: Sì, supporta lo hot swap, permettendo la sostituzione senza spegnere il sistema.

Q4: Il modulo include un fusibile interno?
A4: No, si consiglia una protezione esterna poiché il modulo non ha fusibile interno.

Q5: Che tipo di indicatori diagnostici sono disponibili?
A5: Ogni canale di uscita ha un LED individuale, insieme a OK e FLD PWR indicatori per lo stato di alimentazione del modulo e del campo.
