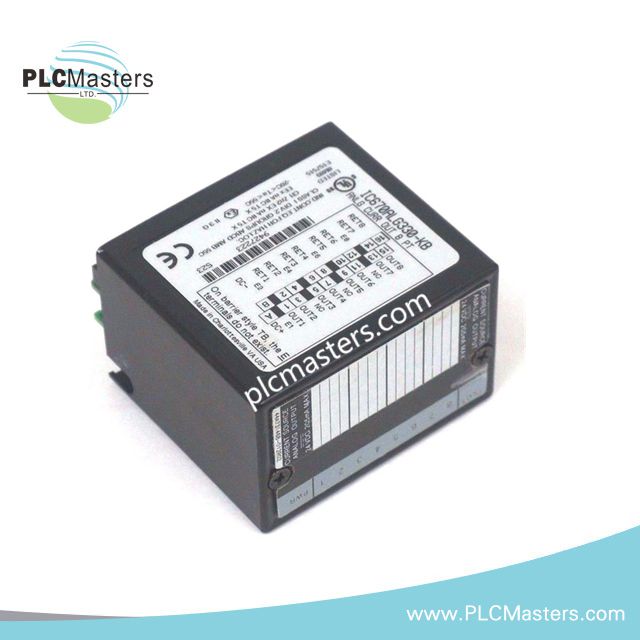

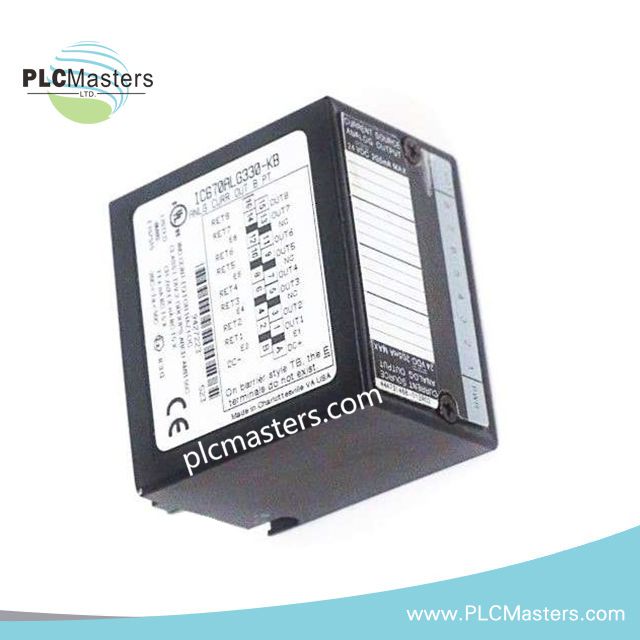

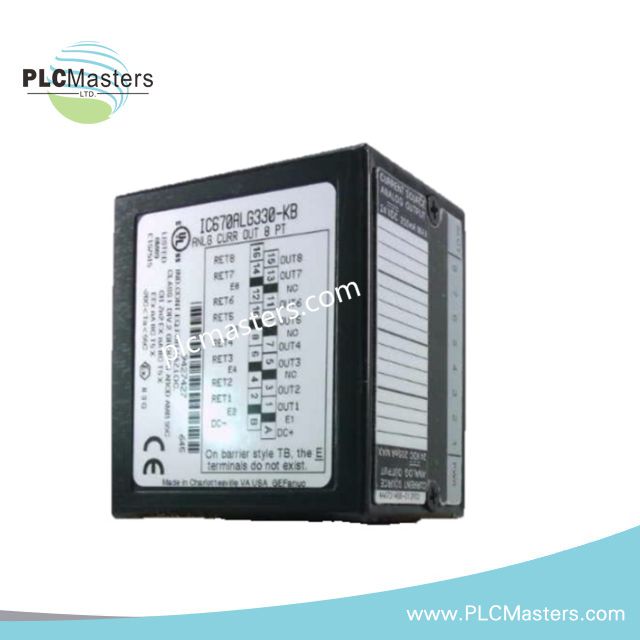

Modulo di uscita analogica di corrente GE IC670ALG330 a 8 punti

Descrizione del prodotto

Il GE Fanuc IC670ALG330 è un modulo di uscita analogica a sorgente di corrente a 8 punti ad alta precisione, progettato per la piattaforma I/O distribuita Field Control. Fornisce segnali di controllo stabili e isolati da 0–20 mA a dispositivi di campo quali valvole di regolazione, convertitori I/P e attuatori analogici.

A differenza dei moduli di ingresso analogico, questo modello è esclusivamente un dispositivo di uscita, che fornisce corrente ai carichi esterni con frequenze di aggiornamento elevate e un monitoraggio avanzato dei guasti. Il suo robusto isolamento elettrico e l'architettura di alimentazione esterna lo rendono particolarmente adatto agli ambienti industriali soggetti a disturbi elettrici.

Il IC670ALG330 (IC670ALG330) si integra direttamente con le unità di interfaccia del bus Field Control di GE Fanuc, garantendo prestazioni deterministiche nelle applicazioni di automazione dei processi e di alimentazione elettrica.

Principali caratteristiche funzionali

Il modulo fornisce otto uscite di corrente a terminazione singola con una risoluzione di conversione effettiva di 16 bit. Ogni canale viene monitorato continuamente per rilevare condizioni di sottogamma, sovragamma e filo interrotto, consentendo al sistema di controllo di reagire immediatamente ai guasti del cablaggio o del carico.

Un'alimentazione esterna dedicata a 24 V CC alimenta lo stadio di uscita, isolando la corrente del carico sul campo dal backplane e migliorando l'affidabilità del sistema quando si pilotano simultaneamente più carichi ad alta corrente.

Specifiche tecniche

Informazioni generali

• Produttore: GE Fanuc

• Serie: Field Control

• Tipo di modulo: uscita analogica con sorgente di corrente

• Modello / Numero di parte: IC670ALG330

• Numero di canali di uscita: 8

• Configurazione del cablaggio: a terminazione singola

Caratteristiche dell'uscita

• Segnale di uscita nominale: 0–20 mA

• Intervallo del segnale di uscita: 0,0–20,48 mA

• Risoluzione dell'uscita: 16 bit

• Risoluzione effettiva: 0,3125 µA per conteggio

• Risoluzione della grandezza: 14 bit

• Linearità: ±1 LSB

Prestazioni

• Tempo di aggiornamento del canale: tipico 1,5 ms

• Capacità del carico di uscita: massimo 2000 pF

• Induttanza del carico di uscita: massimo 0,5 H

• Soglia di rilevamento del filo interrotto:

• Minimo: 1,0 mA

• Massimo: 3,5 mA

Isolamento

• Tensione nominale di isolamento:

• 1500 V CA per 1 minuto

• 250 V CA continui

• Tipo di isolamento: da canale a logica e da campo a bus

Requisiti di alimentazione

• Alimentazione esterna: 18–30 V CC (24 V CC tipici)

• Ripple dell'alimentatore esterno: massimo 10%

• Corrente assorbita dall'alimentatore esterno:

• Fino a 250 mA (tutti i canali a 20 mA)

• Corrente assorbita dal backplane BIU: massimo 85 mA

Indicatori

• LED di stato: 1 LED di stato del modulo

Caratteristiche meccaniche e ambientali

• Peso: circa 0,53–0,56 lb (0,24–0,26 kg)

• Montaggio: base terminale Field Control

• Temperatura di esercizio: 0 °C a +60 °C

• Temperatura di stoccaggio: –40 °C a +85 °C

• Umidità: 5–95% senza condensa

Applicazioni tipiche

L' IC670ALG330 è comunemente utilizzato nei sistemi che richiedono uscite di controllo analogiche precise, tra cui:

• Anelli di controllo del processo (portata, pressione, temperatura)

• Posizionamento delle valvole e controllo degli attuatori

• Sistemi ausiliari per la generazione di energia

• Impianti chimici, petroliferi e del gas e di trattamento delle acque

• Architetture Distributed Field Control

Domande frequenti

D: L'IC670ALG330 è un modulo di ingresso o di uscita analogico?
R: L'IC670ALG330 è esclusivamente un  modulo di uscita analogica. Eroga segnali di corrente da 0–20 mA ai dispositivi di campo e non accetta segnali di ingresso.

D: Questo modulo supporta uscite da 4–20 mA?
R: L'intervallo di uscita è 0–20,48 mA. Un intervallo di controllo da 4–20 mA si ottiene tramite la scalatura e la configurazione del PLC.

D: È necessario un alimentatore esterno?
R: Sì. È necessario un alimentatore esterno da 18–30 V CC per pilotare i canali di uscita.

D: Quali diagnostiche sono supportate?
A: Il modulo segnala condizioni di sottogamma, sovragamma e filo interrotto per migliorare il rilevamento dei guasti e la manutenzione.
