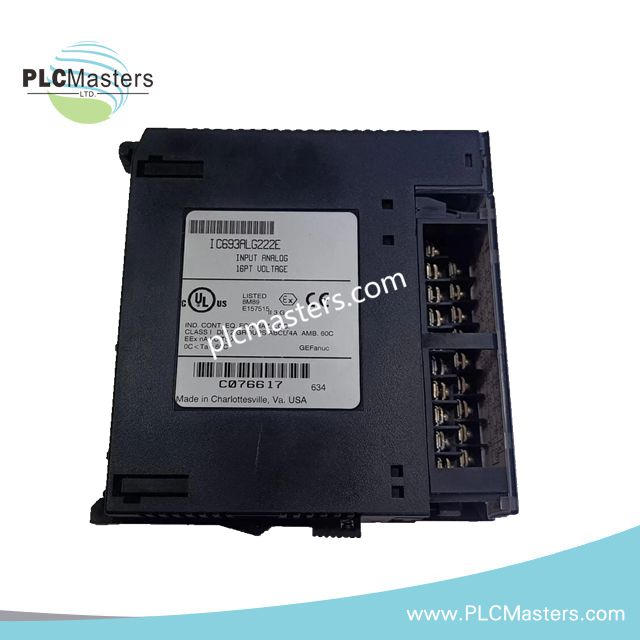

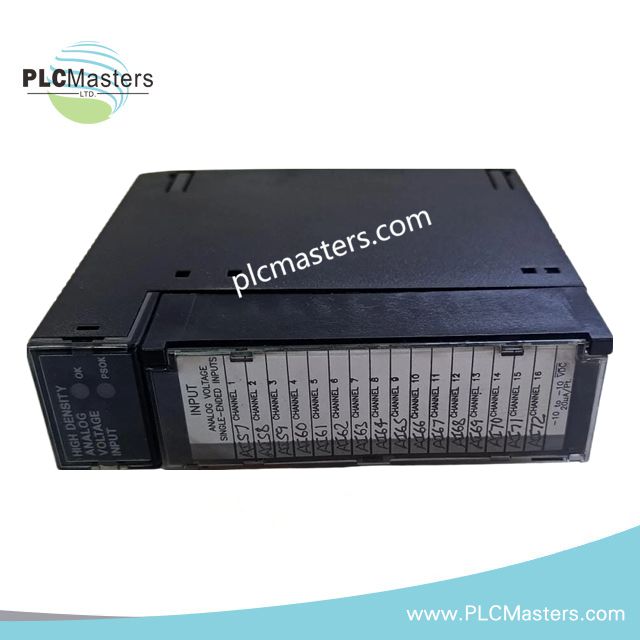

Modulo di ingresso tensione analogica GE IC693ALG222E

Descrizione del prodotto

Il GE IC693ALG222E è un modulo di ingresso analogico ad alta prestazione a 16 canali per il sistema PLC GE Fanuc Series 90-30. Converte segnali di tensione analogici da dispositivi di campo in valori digitali precisi, consentendo un monitoraggio e controllo accurato del processo. Progettato per ambienti industriali esigenti, questo modulo garantisce un'acquisizione affidabile del segnale con alta risoluzione e rumore minimo. Inoltre, il suo robusto isolamento protegge sia la logica del PLC che i dispositivi di campo dalle interferenze elettriche.

Progettato per la versatilità, l'IC693ALG222E supporta ingressi di tensione sia unipolari che bipolari, adattandosi a una vasta gamma di sensori, trasduttori e strumentazioni. Il modulo aggiorna tutti i 16 canali ogni 13–16 millisecondi, garantendo dati tempestivi per l'automazione in tempo reale. Inoltre, gli indicatori LED forniscono un chiaro feedback sullo stato, permettendo diagnosi e manutenzione rapide.

Questo modulo si integra perfettamente nei sistemi di produzione, servizi e controllo di processo. La sua alta impedenza di ingresso e il basso margine di errore garantiscono che i segnali sensibili siano acquisiti con precisione, rendendolo adatto ad applicazioni che richiedono misurazioni analogiche precise. Pertanto, gli ingegneri possono affidarsi a esso per ottimizzare l'efficienza del processo e mantenere l'affidabilità operativa.

Caratteristiche Principali

• 16 canali di ingresso ad alta risoluzione per monitoraggio simultaneo della tensione

• Intervalli di tensione: 0 a +10 VDC (unipolare) e -10 a +10 VDC (bipolare)

• Risoluzione a 12 bit fornisce una digitalizzazione precisa del segnale

• Impedenza di ingresso: 100 kΩ minimo garantisce carico minimo sul segnale

• Precisione: ±0,5% del valore massimo a 25°C per misurazioni affidabili

• Frequenza di aggiornamento canale: Tutti i canali aggiornati ogni 13–16 ms per controllo in tempo reale

• Isolamento: 1500 V RMS tra lato campo e lato logica per protezione

• Diagnostica LED: "Modulo OK" e "Alimentazione OK" per il monitoraggio operativo

• Design compatto: Dimensioni 174 × 114 × 39 mm; peso ~0,45 kg

Specifiche tecniche

Applicazioni tipiche

• Controllo dei processi industriali in impianti chimici, petroliferi e farmaceutici

• Monitoraggio di sensori analogici e trasduttori nei sistemi di produzione

• Gestione delle utenze, come il monitoraggio della generazione e distribuzione di energia

• Acquisizione dati in tempo reale per loop di feedback nei sistemi di automazione

• Integrazione con altri moduli PLC Serie 90-30 per soluzioni di controllo scalabili

Supporto & Manutenzione

L'IC693ALG222E è costruito per l'affidabilità con stabilità operativa a lungo termine. La sua diagnostica a LED riduce i tempi di risoluzione dei problemi, mentre l'isolamento robusto garantisce un'integrazione sicura in ambienti elettrici complessi. La calibrazione regolare e l'ispezione di routine mantengono la precisione delle misurazioni nel tempo.

Domande frequenti

D: Questo modulo può gestire sia ingressi di tensione AC che DC?
R: No, l'IC693ALG222E supporta solo ingressi di tensione DC, sia unipolari che bipolari.

D: Quanto velocemente aggiorna i segnali analogici?
R: Tutti i 16 canali vengono aggiornati ogni 13–16 millisecondi per l'elaborazione in tempo reale.

D: Questo modulo è compatibile con altre serie di PLC?
R: È progettato specificamente per i PLC GE Fanuc Serie 90-30 e potrebbe non funzionare con altre serie.

D: Quale protezione fornisce il modulo contro le interferenze elettriche?
R: Offre un isolamento di 1500 V RMS tra il lato campo e il lato logica per una protezione robusta.
