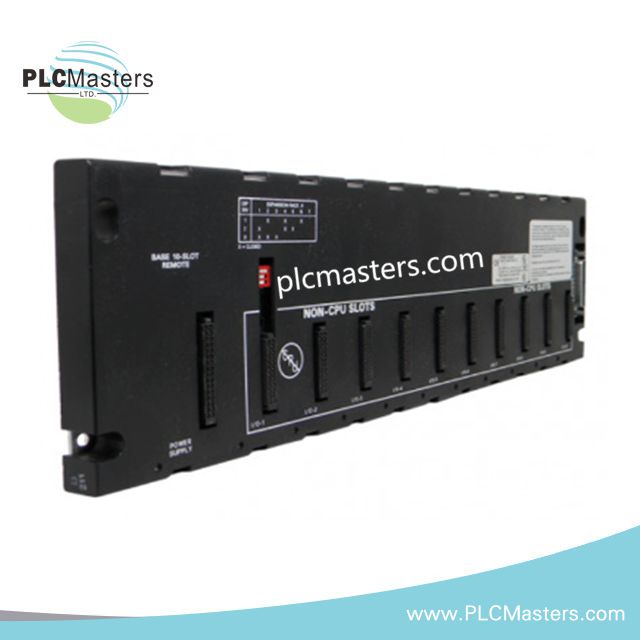

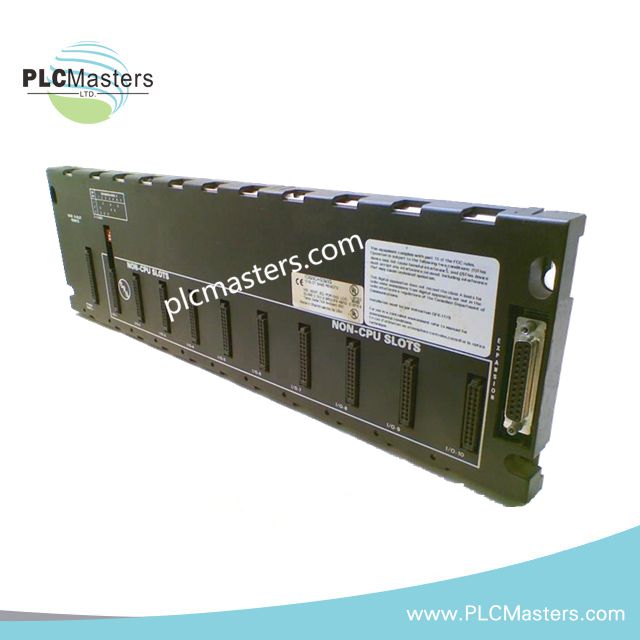

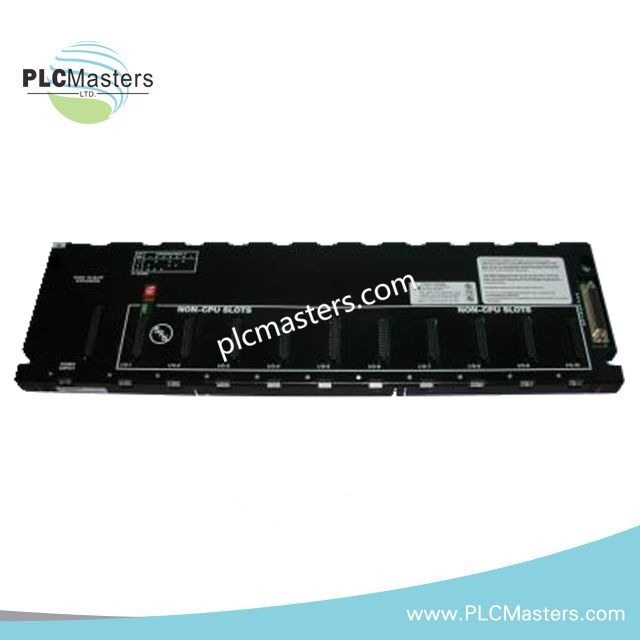

GE IC693CHS393 Base per I/O a 10 slot

Descrizione del prodotto

La GE IC693CHS393 è una base I/O ad alte prestazioni a 10 slot per il sistema PLC Serie 90-30. Fornisce un robusto supporto meccanico e una connettività elettrica affidabile per l'installazione di CPU, alimentatore e moduli I/O. Pertanto, consente un'espansione efficiente dei sistemi di controllo industriale mantenendo l'integrità del segnale su lunghe distanze.

Progettata per installazioni remote, la base supporta comunicazioni seriali ad alta velocità fino a 700 piedi tra la CPU e i moduli remoti. Inoltre, si integra perfettamente con moduli I/O discreti, analogici o speciali, consentendo una configurazione flessibile del sistema. L'unità richiede un'alimentazione esterna per far funzionare i moduli I/O, garantendo prestazioni stabili in ambienti industriali esigenti.

Inoltre, l'IC693CHS393 supporta il montaggio su guida DIN o pannello per un'installazione versatile. La sua impronta compatta e la capacità a 10 slot lo rendono ideale per espansioni di sistema senza occupare spazio eccessivo sul pannello. Gli ingegneri possono fare affidamento su questa base per mantenere un funzionamento costante del sistema e semplificare le attività di manutenzione.

Caratteristiche Principali

• Backplane I/O a 10 slot compatibile con moduli PLC Serie 90-30

• Espansione seriale ad alta velocità supporta fino a 700 piedi tra CPU e base remota

• Supporto modulare flessibile inclusi moduli discreti, analogici o speciali

• Design compatto e resistente per montaggio su guida DIN o pannello

• Prestazioni affidabili con consumo di energia interna regolata a 5V DC

Specifiche Tecniche

• Modello: IC693CHS393

• Serie: Serie GE Fanuc 90-30

• Tipo: Base I/O (Espansione remota)

• Numero di slot: 10

• Consumo energetico interno: 460 mA @ 5V DC

• Alimentazione esterna: Necessaria per i moduli I/O

• Comunicazione: Solo seriale ad alta velocità (senza supporto PCI)

• Opzioni di montaggio: Binario DIN o pannello

• Distanza massima di espansione: 700 piedi (213 metri)

• Supporto Hot Swap Modulo: No

• Dimensioni: 14,2 cm × 44,3 cm × 13 cm (L × P × A)

• Peso: 4,63 lbs

• Tipo di connettore: Bus I/O D-type femmina a 25 pin

Applicazioni tipiche

• Espansione dei sistemi PLC Serie 90-30 nell'automazione industriale

• Integrazione di moduli I/O remoti per il controllo di processo o l'automazione delle macchine

• Ristrutturazioni di quadri elettrici che richiedono soluzioni di backplane compatte e modulari

• Uso nelle industrie manifatturiere, energetiche e di processo che richiedono I/O remoto affidabile

Domande frequenti

D: L'IC693CHS393 può funzionare in modo autonomo?
R: No, questa base richiede la connessione a una CPU e a un modulo di alimentazione.

D: A quale distanza può essere installata la base remota dalla CPU?
R: Supporta una distanza massima di 700 piedi (213 metri) utilizzando comunicazione seriale ad alta velocità.

D: Questa base supporta lo hot swapping dei moduli I/O?
R: No, la funzionalità hot swap non è supportata per questo modello.

D: Quali tipi di moduli possono essere installati?
R: Supporta moduli discreti, analogici e speciali della Serie 90-30.

D: Quali opzioni di montaggio sono disponibili?
R: L'IC693CHS393 può essere montato su una guida DIN o direttamente su un pannello.
