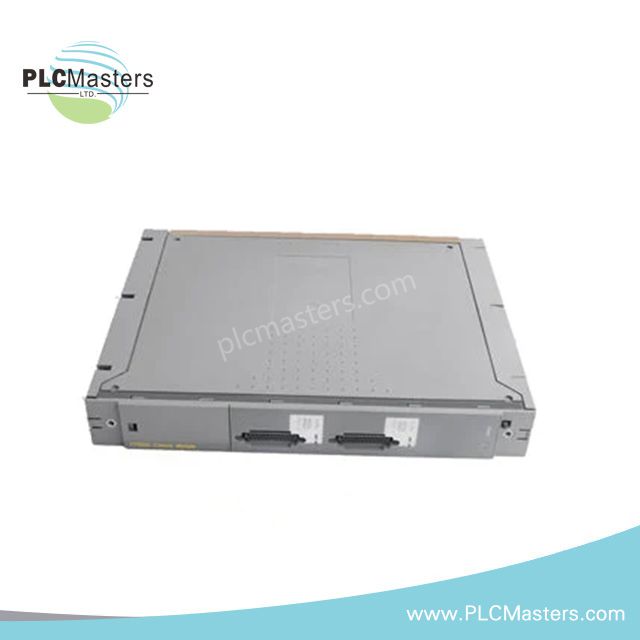

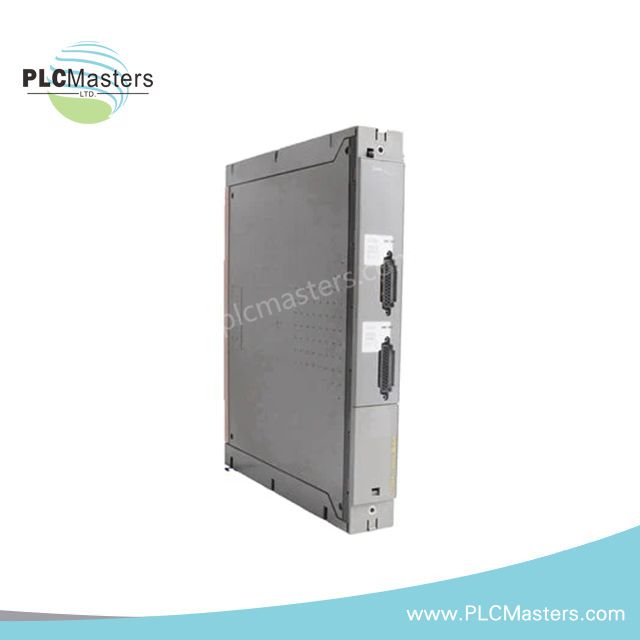

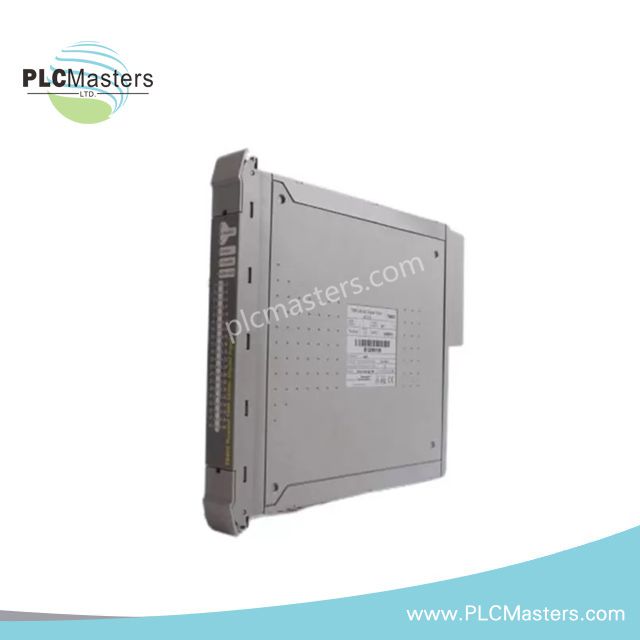

Modulo di uscita analogica protetta ICS Triplex T3480

Configurato per l'esecuzione della generazione di segnali analogici nelle architetture dei sistemi di sicurezza Regent T3xxx, l'ICS Triplex T3480 (T3480 Modulo di uscita analogica protetto) fornisce l'esecuzione fisica/elettrica diretta su sei canali di corrente isolati.

Specifiche hardware

Ridondanza modulare tripla ed esecuzione SIL3

Il T3480 integra percorsi logici interni a doppia ridondanza per ciascun canale di uscita, per imporre uno stato di esecuzione fail-safe in condizioni di guasto singolo. Interfacciandosi direttamente con il Safetybus I/O triplicato Regent, l'architettura di votazione hardware impedisce deviazioni indesiderate della corrente 4-20 mA. I driver di uscita interni convalidano continuamente l'integrità del circuito rispetto ai vettori di stato comandati. Se si verifica un guasto a un componente interno, il modulo porta il canale interessato in uno stato sicuro deterministico, mantenendo al contempo un isolamento galvanico fino a 2500 V tra il cablaggio di campo e i circuiti logici interni e preservando la conformità SIL3 complessiva del sistema.

Domande frequenti

D: Il modulo T3480 supporta la sostituzione a caldo durante il funzionamento?

R: Sì, il T3480 è completamente sostituibile a caldo con il backplane alimentato, senza interrompere i moduli adiacenti né compromettere i segnali di circuito sui canali funzionanti.

D: Qual è la resistenza di carico massima supportata dalle uscite 4-20 mA?

R: Ogni canale pilota circuiti di campo esterni con una resistenza di carico massima di 400 ohm alla tensione di alimentazione nominale.

Linee guida per l'installazione sul campo

1. Assicurarsi che il telaio dello chassis di montaggio sia collegato alla terra di protezione del sistema tramite una treccia di rame a sezione elevata prima di inserire il modulo nel backplane.
2. Instradare tutti i cavi dei circuiti di corrente 4-20 mA lato campo attraverso cavi schermati a doppino intrecciato dedicati, mantenendo i conduttori di alimentazione fisicamente separati per limitare le interferenze elettromagnetiche.
3. Collegare le schermature dei cavi di segnale a un singolo punto sulla barra di terra dello chassis per eliminare i loop di massa e garantire un'efficace soppressione RF.
4. Verificare che la tensione di alimentazione esterna del circuito rimanga entro l'intervallo specificato di 24 V CC +/-10% prima di alimentare i circuiti di campo collegati ai morsetti di uscita del modulo.
5. Inserire completamente il modulo nell'apposito slot I/O Regent, bloccando tutti i dispositivi di fissaggio per garantire un contatto continuo stabile con il backplane Safetybus.
