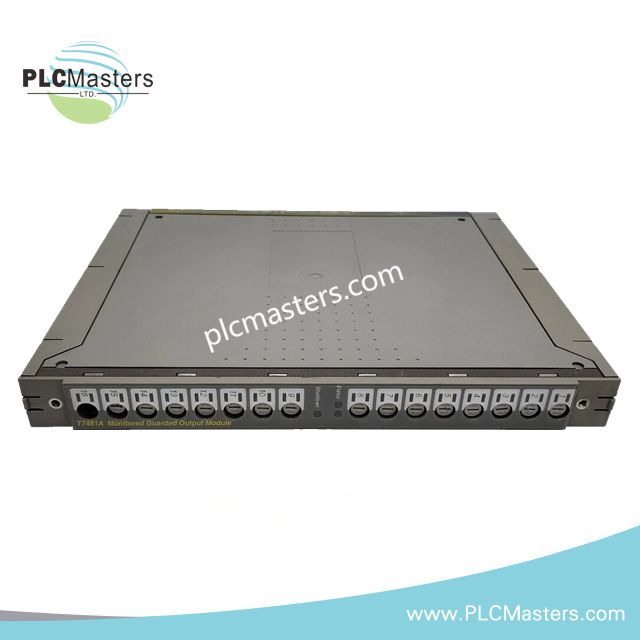

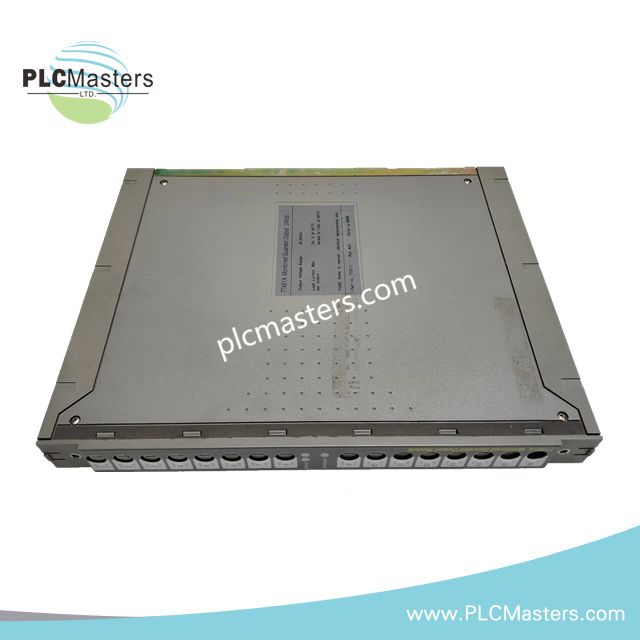

Modulo di uscita monitorato e protetto ICS Triplex T7481A Regent+Plus
$123.00
$320.00
Descrizione
Configurato per il controllo di uscite digitali a tolleranza d’errore nelle piattaforme Regent+Plus, ICS Triplex T7481A ( T7481A Modulo di uscita monitorato e protetto) fornisce l’esecuzione fisica/elettrica diretta.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | T7481A |
| Marchio | ICS Triplex |
| Origine | Regno Unito |
| Temperatura di esercizio | Da 0 a 60 °C |
| Consumo energetico | Alimentazione del lato logico tramite Safetybus triplicato |
| Uscite | 16 uscite protette (due gruppi isolati da 8) |
| Tipo di uscita | A stato solido, 24 V CC |
| Corrente di uscita | 2 A per canale continua (da 0 a 40 °C) |
| Intervallo di tensione | Da 18 a 36 V CC |
| Carico minimo | 20 mA (5 mA tipici) |
| Caduta di tensione allo stato attivo | <= 1,0 V |
| Corrente di spunto | 3,5 A di picco, 7 A per 20 ms |
| Corrente di dispersione allo stato inattivo | <= 5 mA (guasto singolo), <= 7,5 mA (guasto doppio) |
| Isolamento | 2500 V tra i circuiti di campo e quelli logici |
| Protezione tramite fusibili | Fusibile ad azione rapida da 3 A per canale, montato sul pannello frontale |
| Certificazione di sicurezza | Certificato TÜV, Classe di rischio 5, conforme a SIL 3 (IEC 61508) |
Architettura funzionale ed esecuzione fail-safe
Il modulo integra un’architettura a ridondanza modulare tripla (TMR), interfacciata tramite un Safetybus triplicato per garantire un rigoroso contenimento dei guasti. La logica integrata di voto a maggioranza assicura la conformità SIL 3 e l’esecuzione degli stati fail-safe. I driver di uscita utilizzano una struttura protetta monitorata e a doppia ridondanza, che impedisce l’eccitazione involontaria del carico causata dal guasto di un singolo componente. La diagnostica automatica continua monitora lo stato dei canali, le condizioni di circuito aperto, i carichi in cortocircuito e la continuità dei fusibili attraverso le interfacce del cablaggio di campo. L’isolamento galvanico fino a 2500 V protegge la logica del backplane dai transitori sul lato campo.
Domande frequenti
D: La sostituzione del modulo richiede l’arresto del sistema o la diseccitazione delle schede I/O adiacenti?
R: No. La scheda supporta la manutenzione con sostituzione a caldo completa durante il funzionamento del sistema, senza interrompere l’alimentazione o l’elaborazione dei segnali negli slot adiacenti del rack.
D: Come reagisce il modulo a una condizione di carico di campo a circuito aperto?
R: I LED diagnostici del pannello frontale monitorano continuamente il carico e lo stato del fusibile di ciascun canale, segnalando le condizioni di interruzione del cablaggio al processore principale tramite l’interfaccia Safetybus.
Linee guida per l’installazione sul campo
- Verificare che tutti i collegamenti del cablaggio di campo rispettino rigorosamente i requisiti di polarità a 24 V CC e non superino la portata massima continua di 2 A per canale.
- Mantenere corrette pratiche di messa a terra delle schermature, collegando i fili di drenaggio alle barre di terra designate del sistema per prevenire interferenze da rumore ad alta frequenza.
- Assicurarsi che il modulo sia completamente inserito nel backplane dello chassis prima di serrare le viti di fissaggio, per garantire il completo contatto con il Safetybus triplicato.
- Sostituire i fusibili dei canali bruciati esclusivamente con fusibili ad azione rapida da 3 A, accessibili dal pannello frontale e dimensionati per i limiti di tensione specificati.
