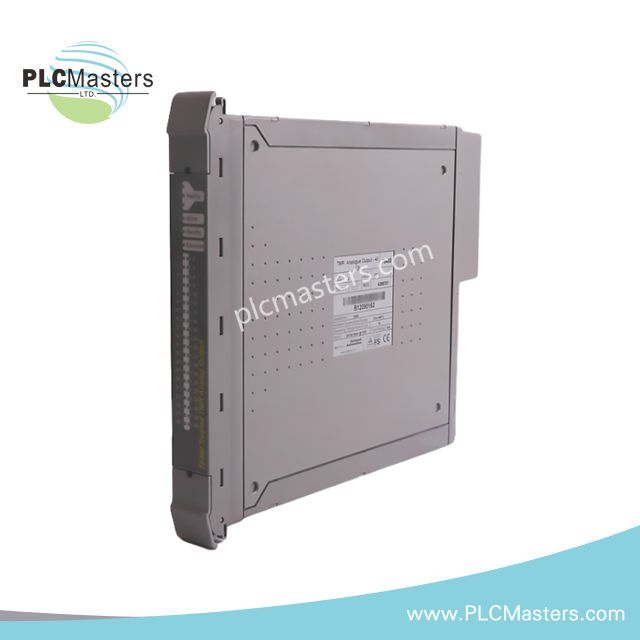

Modulo di Uscita Analogica Affidabile TMR ICS Triplex T8480

Modulo di Uscita Analogica Trusted TMR ICS Triplex T8480

Configurato per il controllo ad alta integrità del loop nei Sistemi Strumentati di Sicurezza (SIS), il ICS Triplex T8480 (Modulo di Uscita Analogica T8480) fornisce un’esecuzione fisica/elettrica diretta. Opera all’interno del framework di voto Trusted 2oo3 per emettere segnali di comando 4-20 mA agli elementi finali. L’assemblaggio implementa la tolleranza ai guasti hardware su tutta l’elettronica di elaborazione dei canali per mantenere la funzionalità del sistema durante guasti hardware interni.

Specifiche Hardware

Architettura Tripla Modular Redundant e Esecuzione SIL3

Il T8480 incorpora un’architettura Tripla Modular Redundant (TMR) con voto hardware 2oo3 (due su tre) su 40 canali di uscita per garantire uno stato fail-safe. Ogni percorso canale è eseguito indipendentemente da tre distinti rami di elaborazione del sistema. L’isolamento galvanico integrato separa la logica a bassa tensione del backplane dalle transizioni di alimentazione di campo fino a un limite massimo di 32 VDC. Routine diagnostiche interne continue monitorano in tempo reale i transistor di pilotaggio dell’uscita e le correnti del loop, isolando rapidamente i guasti rilevati per evitare interruzioni del loop e garantire un funzionamento tollerante ai guasti ininterrotto nei loop strumentati di sicurezza SIL 3.

Domande Frequenti

D: Come gestisce il modulo un guasto hardware su un singolo ramo durante il funzionamento attivo?

R: La logica di voto interna 2oo3 isola il ramo canale guasto mentre i due rami rimanenti mantengono la corrente di uscita target (4-20 mA) senza interruzioni agli attuatori di campo.

D: Quali sono i requisiti principali di alimentazione per il lato campo rispetto al backplane?

R: La logica del modulo richiede un’alimentazione backplane (IMB) da 20 a 32 VDC, mentre i circuiti del loop di uscita necessitano di un’alimentazione dedicata da 18 a 32 VDC con protezione fino a 36 VDC.

Linee Guida per l’Installazione in Campo

• Assicurarsi che i connettori del backplane dello slot modulo siano privi di detriti prima dell’inserimento nel telaio Trusted.
• Verificare la polarità della tensione di alimentazione di campo e mantenere i livelli entro l’intervallo operativo raccomandato di 18-32 VDC prima di alimentare i loop.
• Instradare i cavi del segnale analogico in cavi schermati a coppie intrecciate separati da linee ad alta tensione o di alimentazione AC per prevenire accoppiamenti EMI.
• Collegare a terra le schermature dei cavi in un unico punto terminale designato sul lato dell’involucro per eliminare correnti di loop di terra.

Linee Guida per l’Installazione in Campo

• Assicurarsi che tutte le fonti di alimentazione siano disattivate prima di inserire o rimuovere le connessioni del blocco terminale di campo.
• Mantenere il raggio minimo di curvatura consigliato per le linee di segnale di campo che entrano nelle pressacavi del quadro.
• Verificare la conduttività della messa a terra del telaio utilizzando un milliohmetro approvato prima della messa in servizio.
