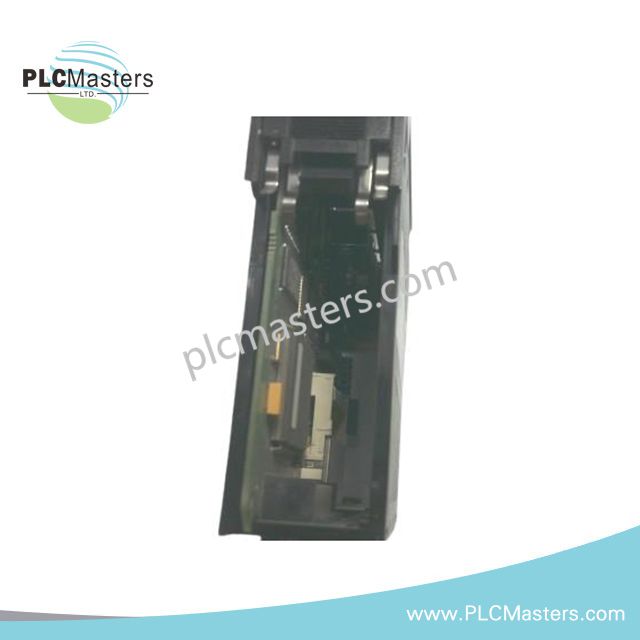

Modulo di comunicazione master IEC 60870-5-101 ProSoft MVI56-101M

Modulo di comunicazione master IEC 60870-5-101 ProSoft MVI56-101M

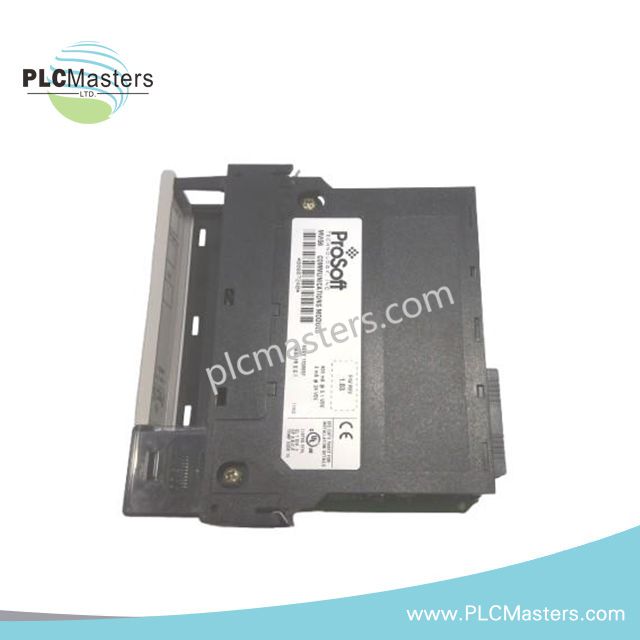

Configurato per la comunicazione master IEC 60870-5-101 su una piattaforma Allen-Bradley ControlLogix, il ProSoft MVI56-101M (MVI56-101M, modulo di comunicazione master IEC 60870-5-101) trasferisce dati seriali tra i tag del processore ControlLogix e i dispositivi slave IEC 101.

Specifiche hardware

Caratteristiche della conversione di protocollo e dell'interfaccia seriale

Il MVI56-101M opera come interfaccia master IEC 60870-5-101 per i sistemi ControlLogix.
Comunica con i dispositivi slave IEC 101 tramite due porte seriali applicative configurabili.
Ogni porta applicativa supporta interfacce elettriche RS-232, RS-422 o RS-485.
Pertanto, il cablaggio di campo deve corrispondere all'interfaccia fisica selezionata e alla topologia dei dispositivi slave collegati.

Il modulo scambia i dati di processo con il processore ControlLogix tramite il backplane dello chassis.
La logica ladder trasferisce i dati del modulo tra l'interfaccia di comunicazione e il database dei tag del processore.
La funzione master IEC 101 supporta l'acquisizione dei dati e la trasmissione dei comandi verso i dispositivi di campo collegati.
I dati forniti non specificano una latenza fissa della conversione di protocollo, pertanto non viene assegnato alcun valore numerico di latenza.

Domande frequenti

D: Quali interfacce seriali sono disponibili per la comunicazione IEC 60870-5-101?
R: PRT1 e PRT2 supportano il funzionamento RS-232, RS-422 e RS-485.

D: In che modo il modulo scambia i dati con un processore ControlLogix?
R: Il modulo utilizza lo scambio di dati I/O tramite il backplane ControlLogix, mentre la logica ladder trasferisce i dati ai tag del processore.

D: Le specifiche fornite definiscono limitazioni per la sostituzione a caldo o la compatibilità del firmware?
R: Nei dati tecnici forniti non sono presenti informazioni specifiche sulla sostituzione a caldo o sulla compatibilità del firmware.

Linee guida per l'installazione in campo

Installare il modulo in uno chassis Allen-Bradley ControlLogix 1756 compatibile, secondo la procedura di installazione applicabile allo chassis.

Verificare la posizione del modulo, lo stato dell'alimentazione dello chassis e il corretto inserimento nel backplane prima di collegare il cablaggio di comunicazione in campo.

Selezionare il cablaggio RS-232, RS-422 o RS-485 in base all'interfaccia PRT1 o PRT2 configurata.

Tenere i cavi di comunicazione seriale separati dai conduttori ad alta tensione, dal cablaggio dei contattori e dai circuiti di commutazione ad alta corrente.

Utilizzare un cavo di comunicazione schermato quando richiesto dall'ambiente di installazione e terminare le schermature secondo lo standard di messa a terra del sito.

Per le installazioni RS-485, mantenere la polarità richiesta della coppia differenziale e applicare la terminazione di rete in base alla topologia dei dispositivi collegati.

Evitare di creare percorsi indesiderati per le correnti di schermatura tra apparecchiature messe a terra separatamente. Verificare la messa a terra di protezione e le disposizioni per il riferimento del segnale prima di alimentare il circuito di comunicazione.

Collegare la porta CFG esclusivamente per l'accesso alla configurazione o alla diagnostica, come specificato dalla procedura di installazione.

Verificare la velocità di trasmissione, il tipo di interfaccia seriale e i parametri di comunicazione IEC 60870-5-101 rispetto alla configurazione del dispositivo slave collegato prima della messa in servizio.

Durante i test funzionali, verificare gli indicatori dello stato del modulo, del trasferimento sul backplane, dello stato dell'applicazione e della trasmissione/ricezione seriale Tx/Rx.
