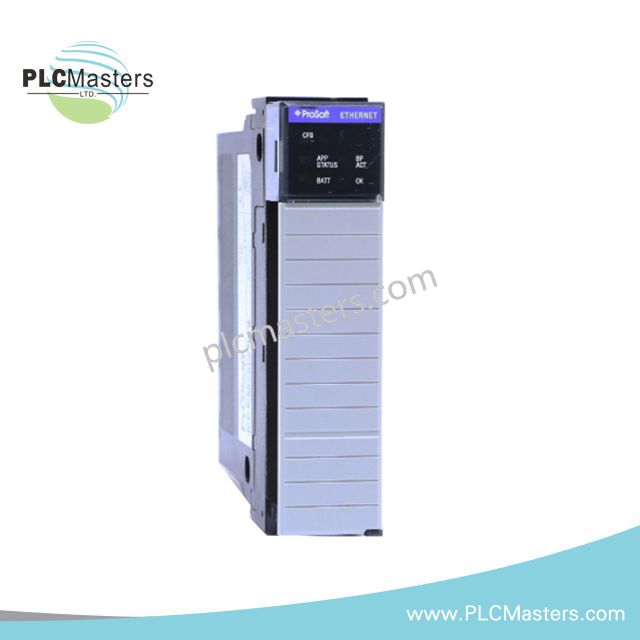

Modulo di interfaccia Modbus TCP/IP ProSoft MVI56-MNET
$123.00
$320.00
Descrizione
Modulo di interfaccia Modbus TCP/IP ProSoft MVI56-MNET
Configurato per la comunicazione Modbus TCP/IP nelle architetture ControlLogix, il ProSoft MVI56-MNET (modulo di comunicazione MVI56) fornisce lo scambio di dati Ethernet tra la rete e il backplane ControlLogix.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | MVI56-MNET |
| Marca | ProSoft |
| Tipo di prodotto | Modulo di interfaccia Modbus TCP/IP |
| Linea di prodotto | ControlLogix |
| Protocollo di rete | TCP/IP |
| Porta di comunicazione | Ethernet |
| Velocità dati Ethernet | 10/100 Mbps |
| Assorbimento di corrente del backplane | 800 mA a 5 VCC; 3 mA a 24 VCC |
| Connessioni server indipendenti | Fino a 10 |
| Porte di servizio | Porta 2000 incapsulata; porta 502 MBAP |
| Mappatura della memoria dati | Fino a 5000 registri a 16 bit |
| Indicatori di stato | LED APP, ERR, OK |
| Display | Display LED alfanumerico a 4 caratteri |
| Peso | 3,00 lb |
| Temperatura di esercizio | Da 0 °C a 60 °C |
| Temperatura di stoccaggio | Da -40 °C a 85 °C |
| Umidità relativa | Dal 5% al 95%, senza condensa |
| Resistenza agli urti | 30 G in esercizio; 50 G fuori esercizio |
| Resistenza alle vibrazioni | 5 G da 10 Hz a 150 Hz |
| Consumo energetico | Carico del backplane: 800 mA a 5 VCC; 3 mA a 24 VCC |
| RAM consigliata | 256 MB consigliati; 128 MB minimo |
Comunicazione Ethernet e gestione del protocollo
L'MVI56-MNET fornisce la comunicazione Ethernet tramite rete TCP/IP e supporta lo scambio di dati Modbus TCP/IP. Il modulo supporta fino a 10 connessioni server indipendenti tramite la porta di servizio 2000 e la porta di servizio 502.
La mappatura dei dati supporta fino a 5000 registri a 16 bit, consentendo lo scambio dei dati di processo tra l'interfaccia Ethernet e la memoria applicativa ControlLogix.
L'interfaccia Ethernet opera a 10/100 Mbps. Lo stato della comunicazione può essere monitorato tramite gli indicatori LED dedicati APP, ERR e OK, mentre il display a quattro caratteri fornisce informazioni diagnostiche locali.
In quanto modulo di comunicazione ProSoft, la latenza della conversione del protocollo dipende dal traffico di rete, dall'esecuzione della scansione del PLC, dal carico delle connessioni e dalla mappatura dei dati dell'applicazione. Le specifiche fornite non definiscono un valore numerico fisso per la latenza.
Domande frequenti
D: Quale corrente del backplane richiede l'MVI56-MNET?
R: Il carico di corrente specificato per il backplane è di 800 mA a 5 VCC e 3 mA a 24 VCC.
D: Quante connessioni server indipendenti sono supportate?
R: Il modulo supporta fino a 10 connessioni server indipendenti sulle porte di servizio 2000 e 502.
D: I dati forniti specificano la capacità di sostituzione a caldo?
R: No, non è fornita alcuna specifica esplicita sulla sostituzione a caldo. L'installazione e la rimozione devono pertanto seguire le procedure applicabili per la gestione del telaio e dei moduli ControlLogix.
Linee guida per l'installazione sul campo
- Installare il modulo nella posizione designata del telaio ControlLogix e verificare il corretto inserimento meccanico prima di alimentare il sistema.
- Verificare che il budget di alimentazione del backplane possa supportare il carico specificato di 800 mA a 5 VCC e 3 mA a 24 VCC.
- Utilizzare un cavo Ethernet adatto all'ambiente industriale installato e mantenere la separazione fisica dai conduttori ad alta tensione o ad alta corrente.
- Instradare il cablaggio di comunicazione lontano dai cavi di alimentazione dei motori, dai cavi dei contattori e da altre fonti di disturbi elevati, ove possibile.
- Mantenere la schermatura e la messa a terra dei cavi in conformità con l'architettura di messa a terra dell'impianto e con le pratiche applicabili per l'installazione Ethernet.
- Verificare la configurazione del collegamento Ethernet e l'indirizzamento di rete prima di abilitare la comunicazione Modbus TCP/IP.
- Verificare le assegnazioni delle porte di servizio 2000 e 502 rispetto all'applicazione configurata prima di stabilire le connessioni client.
- Controllare gli indicatori APP, ERR e OK durante la messa in servizio per identificare le condizioni di stato del modulo o dell'applicazione.
- Utilizzare il display a quattro caratteri insieme alla diagnostica del controllore durante la risoluzione dei problemi di comunicazione o configurazione.
- Non superare i limiti ambientali specificati: temperatura di esercizio da 0 °C a 60 °C e umidità dal 5% al 95% senza condensa.
