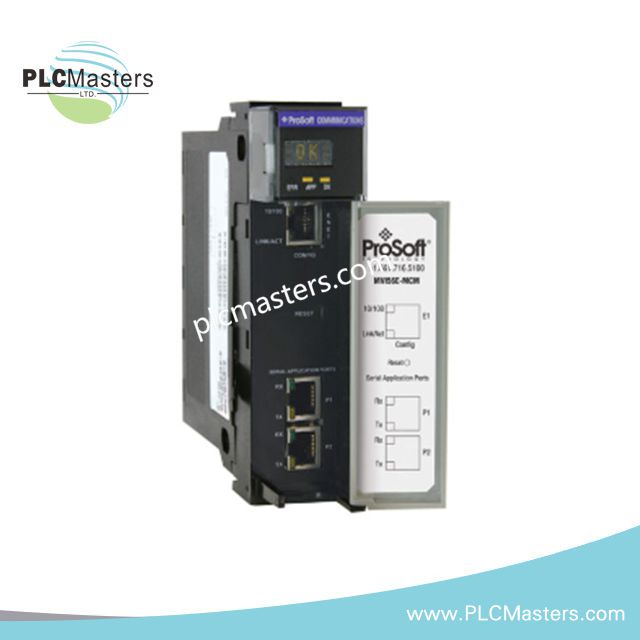

Modulo di comunicazione Modbus ProSoft MVI56E-MCM
$123.00
$320.00
Descrizione
Modulo di comunicazione Modbus ProSoft MVI56E-MCM
Configurato per la comunicazione Modbus master/slave in un sistema ControlLogix, il ProSoft MVI56E-MCM (MVI56E-MCM, modulo di comunicazione Modbus) offre l'integrazione nel backplane a slot singolo, la configurazione Ethernet, la diagnostica e la mappatura dei registri definita dall'utente.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | MVI56E-MCM |
| Marca | ProSoft |
| Tipo di prodotto | Modulo di comunicazione Modbus |
| Compatibilità | Backplane 1756 ControlLogix |
| Slot del backplane | Slot singolo |
| Modalità di comunicazione | Modbus master/slave |
| Porta Ethernet | 10/100 MB, rilevamento automatico del crossover del cavo |
| Mappatura della memoria dati | Fino a 10.000 registri a 16 bit |
| Corrente assorbita dal backplane | 800 mA a 5 VCC; 3 mA a 24 VCC |
| Temperatura di esercizio | Da 0 °C a 60 °C |
| Temperatura di stoccaggio | Da -40 °C a 85 °C |
| Umidità relativa | Dal 5% al 95%, senza condensa |
| Urti | 30 g in esercizio; 50 g fuori esercizio |
| Vibrazioni | 5 g da 10 Hz a 150 Hz |
| Peso | 0,99 lb |
| Indicatori LED | ERR, APP, OK |
| Display | Display LED alfanumerico a scorrimento a 4 caratteri |
| Funzione di alimentazione/rimozione | RIUP supportato |
| Compatibilità | Compatibile con MVI56-MCM |
Funzioni di comunicazione e diagnostica ProSoft
L'MVI56E-MCM offre la comunicazione Modbus master/slave tramite un'interfaccia a slot singolo compatibile con ControlLogix. La porta Ethernet opera a 10/100 MB e supporta il rilevamento automatico del crossover del cavo per la configurazione e la diagnostica della rete.
ProSoft Discovery Service può individuare il modulo sulla rete Ethernet e assegnare un indirizzo IP temporaneo per l'accesso iniziale. Il display a scorrimento a quattro caratteri mostra la versione del modulo, l'indirizzo IP, le impostazioni della porta, lo stato della comunicazione e le informazioni sugli errori.
Il modulo offre una mappatura della memoria dati definibile dall'utente per un massimo di 10.000 registri a 16 bit. Questa mappatura determina il modo in cui i dati Modbus vengono scambiati con l'applicazione del backplane ControlLogix.
Il modulo supporta inoltre il funzionamento RIUP. Tuttavia, la rimozione o l'inserimento con alimentazione attiva devono essere eseguiti in conformità alle procedure applicabili per il telaio ControlLogix e il sito di installazione.
Domande frequenti
D: Quale corrente del backplane richiede l'MVI56E-MCM?
R: Il modulo richiede 800 mA a 5 VCC e 3 mA a 24 VCC dal backplane ControlLogix.
D: L'MVI56E-MCM può comunicare sia come master Modbus sia come slave Modbus?
R: Sì. Le specifiche fornite indicano che il modulo di comunicazione supporta il funzionamento come master Modbus e slave Modbus.
D: Il modulo supporta il funzionamento durante la rimozione o l'inserimento con alimentazione attiva?
R: Sì. L'MVI56E-MCM supporta RIUP, nel rispetto delle procedure di installazione applicabili al telaio ControlLogix.
Linee guida per l'installazione sul campo
Installare il modulo in uno slot compatibile del telaio 1756 ControlLogix e verificare la capacità di alimentazione del backplane prima della messa in servizio. Verificare che la corrente disponibile del backplane supporti i carichi specificati a 5 VCC e 24 VCC.
Collegare l'interfaccia Ethernet utilizzando cavi di rete industriali idonei e mantenerla separata dai conduttori di alimentazione ad alta tensione e di commutazione ad alta corrente. Utilizzare la diagnostica Ethernet del modulo e le indicazioni LED per verificare la configurazione della rete e lo stato del modulo.
Instradare, ove possibile, i cavi di comunicazione Modbus separatamente dai conduttori di alimentazione, in particolare quando azionamenti, contattori o altre apparecchiature di commutazione generano disturbi elettrici. Terminare le schermature dei cavi in base alla progettazione della rete di comunicazione e alle pratiche di messa a terra dell'impianto.
Prima di rimuovere o inserire il modulo con alimentazione attiva, verificare che il telaio e la procedura di installazione consentano il funzionamento RIUP. Dopo l'installazione, controllare gli indicatori ERR, APP e OK e consultare il display diagnostico a scorrimento per individuare eventuali guasti di comunicazione o configurazione.
Per la variante MVI56E-MCMXT con temperatura nominale estesa, utilizzare la specifica ambientale applicabile anziché l'intervallo operativo standard dell'MVI56E-MCM.
