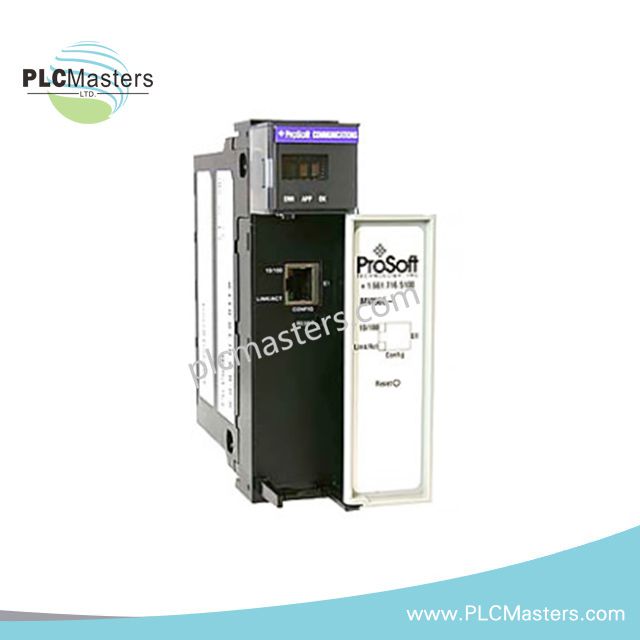

Modulo di comunicazione avanzato client/server Modbus TCP/IP ProSoft MVI56E-MNETR
$123.00
$320.00
Descrizione
Modulo di comunicazione avanzata client/server Modbus TCP/IP ProSoft MVI56E-MNETR
Configurato per la comunicazione client e server Modbus TCP/IP nei sistemi ControlLogix, il ProSoft MVI56E-MNETR (MVI56E-MNETR Modulo di comunicazione avanzata) consente lo scambio di dati Ethernet tramite il trasferimento dei dati mediante logica ladder. Il modulo occupa uno slot e utilizza un'interfaccia Ethernet da 10/100 Mbps.
Specifiche hardware
| Parametro | Specifica |
|---|---|
| Modello | MVI56E-MNETR |
| Marca | ProSoft |
| Tipo di prodotto | Moduli di comunicazione avanzata client/server Modbus TCP/IP |
| Linea di prodotto | ControlLogix |
| Peso | 3,00 lbs |
| Temperatura di esercizio | Da 0 °C a 60 °C |
| Temperatura di stoccaggio | Da -40 °C a 85 °C |
| Umidità relativa | Dal 5% al 95%, senza condensa |
| Consumo energetico | Carico del backplane: 800 mA a 5 VCC; 3 mA a 24 VCC |
| Requisiti di slot | 1 slot |
| Tipo di rack | Remoto |
| Tipo di trasferimento dati | Logica ladder |
| Configurazione Ethernet | 10/100 Mbps |
| Mappatura della memoria dati del modulo definibile dall'utente | 5.000 registri |
| Comandi di connessione client | 100 massimo |
| Urti | 30 g in esercizio |
| Funzione di comunicazione | Client/server Modbus TCP/IP |
| Tipo di blocco dati | Blocco dati ridotto |
Comunicazione Modbus TCP/IP e integrazione ControlLogix
Il MVI56E-MNETR fornisce funzioni client e server Modbus TCP/IP tramite un'interfaccia con il backplane ControlLogix. La logica ladder trasferisce i dati dell'applicazione tra il processore ControlLogix e le aree dati del modulo.
L'interfaccia Ethernet supporta il funzionamento a 10/100 Mbps per la comunicazione Modbus TCP/IP. La mappatura della memoria dati definibile dall'utente offre una capacità fino a 5.000 registri.
Il modulo supporta fino a 100 comandi di connessione client. Pertanto, la configurazione dell'applicazione deve tenere conto della struttura delle connessioni Modbus TCP/IP richieste e della mappatura dei dati del processore.
Il carico di corrente specificato sul backplane è di 800 mA a 5 VCC, con ulteriori 3 mA a 24 VCC. Il bilancio di potenza del backplane deve includere il carico del modulo insieme a quello di tutti gli altri moduli installati.
Domande frequenti
D: Quanto spazio nel rack ControlLogix richiede il MVI56E-MNETR?
R: Il modulo richiede uno slot ControlLogix ed è specificato per l'installazione in un rack remoto.
D: Quale velocità di comunicazione Ethernet supporta il modulo?
R: Le specifiche fornite indicano una configurazione Ethernet da 10/100 Mbps per la comunicazione Modbus TCP/IP.
D: Quale corrente del backplane deve essere inclusa nel calcolo dell'alimentazione del rack?
R: Il carico specificato del backplane è di 800 mA a 5 VCC, con 3 mA a 24 VCC.
Linee guida per l'installazione sul campo
Installare il modulo in una posizione approvata del rack ControlLogix, verificando il bilancio di potenza del backplane prima dell'alimentazione.
Verificare che la configurazione del rack fornisca una capacità di corrente sufficiente per i carichi del modulo indicati a 5 VCC e 24 VCC.
Utilizzare cavi e connettori Ethernet adatti all'ambiente industriale di installazione e mantenere la separazione fisica dai conduttori ad alta tensione o alta corrente.
Instradare, ove possibile, i cavi di comunicazione separatamente dai circuiti di motori, contattori, trasformatori e dagli altri circuiti ad alta rumorosità.
Collegare le schermature dei cavi secondo lo standard di installazione e il progetto di messa a terra del sistema. Evitare di creare anelli di massa indesiderati attraverso i collegamenti delle schermature.
Verificare la configurazione della rete Ethernet prima di abilitare le comunicazioni client o server Modbus TCP/IP.
Verificare la mappatura dei dati della logica ladder rispetto agli indirizzi di memoria configurati del modulo prima di mettere in servizio il percorso di comunicazione.
Mantenere l'intervallo di temperatura di esercizio e di umidità senza condensa specificato durante il normale funzionamento.
Durante la messa in servizio, verificare separatamente la connettività Modbus TCP/IP, la mappatura dei registri, i comandi di connessione client e il trasferimento dei dati dal processore al modulo.
