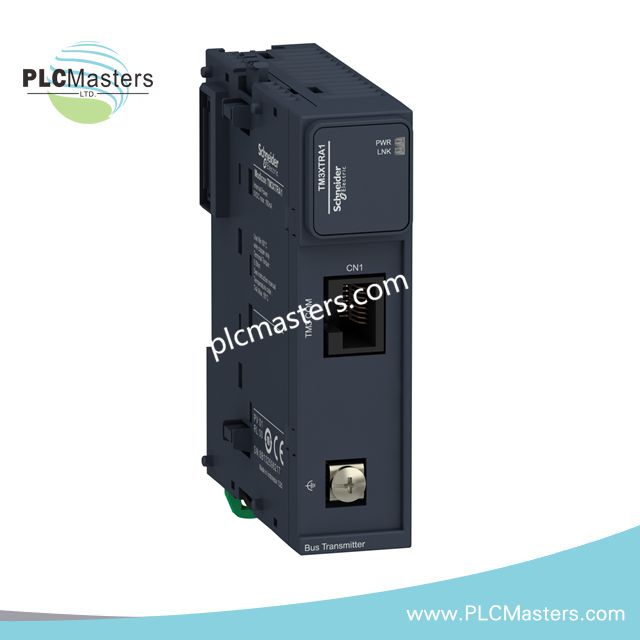

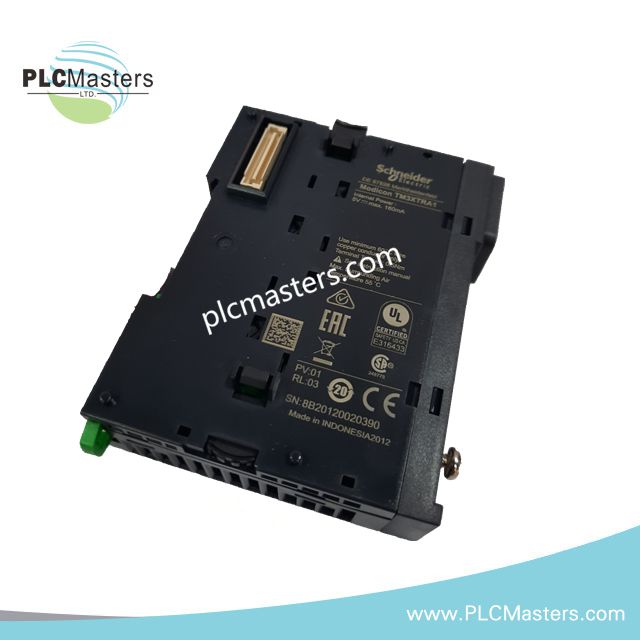

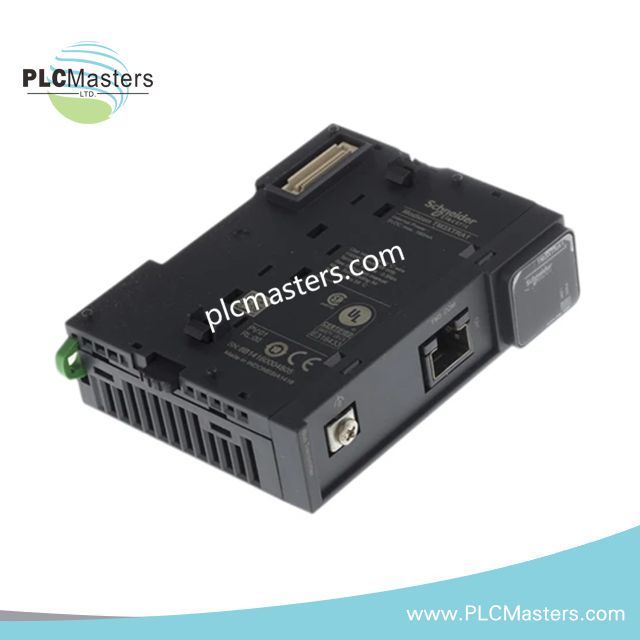

Schneider Electric TM3XTRA1 Modulo Trasmettitore Remoto

Panoramica del Prodotto

Lo Schneider Electric TM3XTRA1 è un modulo trasmettitore remoto ad alte prestazioni progettato per il sistema di espansione I/O Modicon TM3. Consente il posizionamento flessibile di moduli I/O aggiuntivi lontano dal PLC Modicon principale, migliorando la scalabilità del sistema e l’efficienza operativa. Questo modulo si integra perfettamente con i controller Modicon M221, M241, M251 e M262, offrendo comunicazione affidabile e distribuzione dati sulla rete bus TM3. Il suo design compatto e la classificazione IP20 lo rendono ideale per ambienti industriali dove spazio e protezione sono fondamentali.

Principali vantaggi e caratteristiche

• Espande le capacità I/O dei PLC Modicon M2xx, supportando un’installazione remota flessibile.

• Facile assemblaggio con meccanismo ad incastro e connettore di espansione bus per alimentazione e dati.

• Compatibile con EcoStruxure Machine Expert, che consente una programmazione e un monitoraggio intuitivi.

• Supporta diverse opzioni di montaggio: guida TH35-15, guida TH35-7,5 o montaggio su pannello con kit di fissaggio.

• Basso consumo energetico: 100 mA nominali, con dissipazione massima di potenza di 0,6 W.

• Certificato secondo gli standard CE, CSA, UL, GOST e Class I Division 2 per ambienti pericolosi.

• Compatto e leggero: larghezza 23,65 mm × profondità 73,3 mm × altezza 90 mm, peso di soli 0,065 kg.

Specifiche tecniche

Generale

• Tipo di prodotto: Modulo trasmettitore remoto

• Serie: Modicon TM3

• PLC compatibili: Modicon M221, M241, M251, M262

• Connettore bus: RJ45 per connessione ricevitore

• Consumo energetico: 100 mA, 30 mA a 5V DC via bus

• Dissipazione massima di potenza: 0,6 W

Meccanico

• Dimensioni: 90 mm (A) × 23,65 mm (L) × 73,3 mm (P)

• Peso: 0,065 kg

• Montaggio: guide TH35-15/TH35-7.5, piastra/pannello con kit di fissaggio

Ambientale

• Temperatura di esercizio: -10…55°C (orizzontale), -10…50°C (verticale)

• Grado di inquinamento: 2

• Classe di protezione: IP20

• Impronta di carbonio: 27 kg CO₂ eq.

Certificazioni

• CE, CSA HazLoc, UL, GOST, Marina Mercantile

• Conforme agli standard IEC 61131-2, UL 508, CSA C22.2 No 142 & No 213

Applicazioni Tipiche

• Sistemi I/O distribuiti per il controllo e l'automazione di macchine complesse.

• Reti di sensori e attuatori remoti che richiedono cablaggi flessibili.

• Sistemi industriali modulari che integrano più moduli di espansione TM3.

• Linee di produzione automatizzate che richiedono estensioni PLC scalabili.

Domande frequenti

D: Quali PLC Modicon sono compatibili con il TM3XTRA1?
R: Il modulo è compatibile con i controller Modicon M221, M241, M251 e M262.

D: Come si monta il TM3XTRA1 in un armadio industriale?
R: Può essere installato su guide TH35-15 o TH35-7.5, oppure montato su un pannello usando un kit di fissaggio.

D: È possibile utilizzare più moduli TM3XTRA1 nello stesso sistema?
R: Sì, è possibile integrare più moduli trasmettitori remoti per estendere efficacemente le capacità I/O.

D: Il TM3XTRA1 è adatto per ambienti pericolosi?
R: Sì, è certificato per luoghi pericolosi Classe I Divisione 2 Gruppi A/B/C/D.
