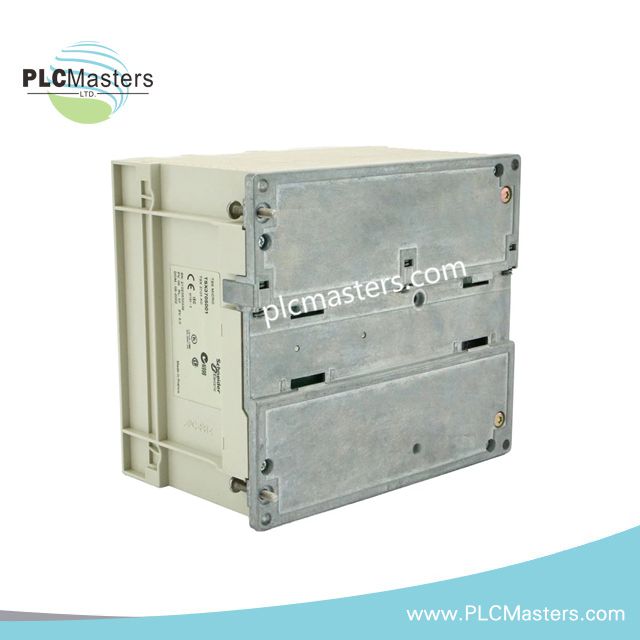

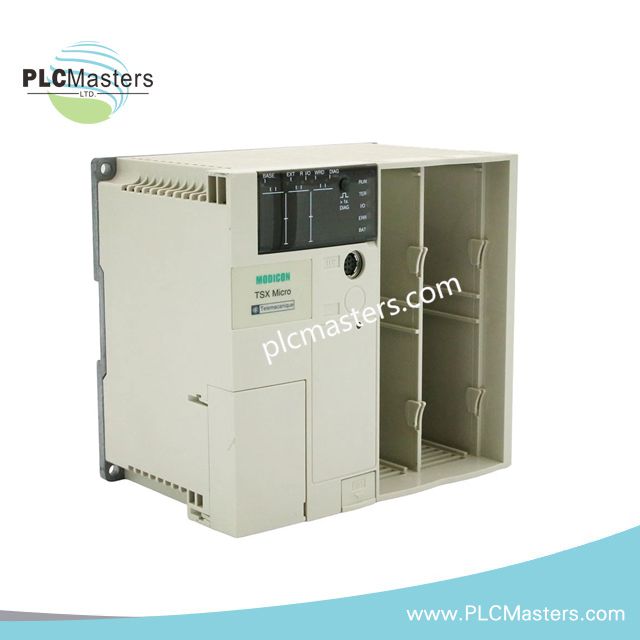

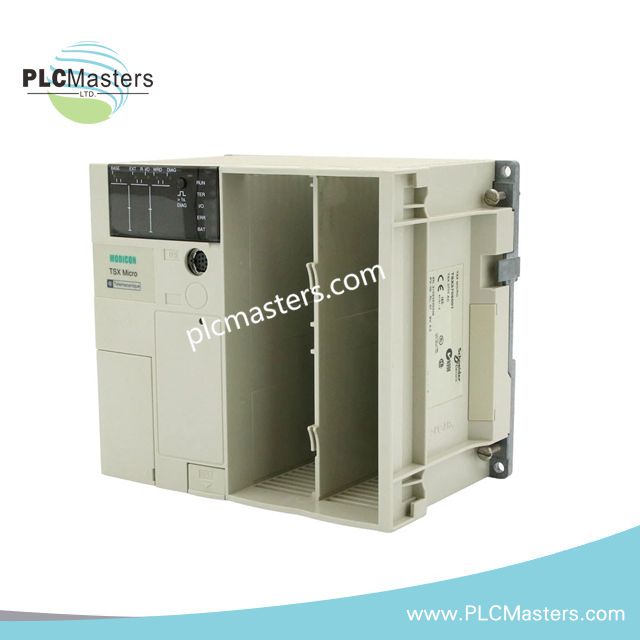

Modulo CPU PLC Schneider Electric TSX3705001

Panoramica

Il Schneider Electric TSX3705001 è un modulo CPU affidabile della serie Modicon TSX Micro PLC, progettato per progetti di automazione industriale di piccole e medie dimensioni. Integra elaborazione, comunicazione e gestione I/O in un modulo compatto adatto a macchinari di fabbrica e applicazioni di controllo di processo. Inoltre, la sua costruzione robusta garantisce un funzionamento stabile in ambienti industriali esigenti. Gli ingegneri si affidano al TSX3705001 per un'esecuzione precisa dei programmi e una connettività senza interruzioni con più moduli I/O.

Caratteristiche principali e punti salienti funzionali

• Funziona come unità centrale di elaborazione per i sistemi Modicon TSX Micro PLC.

• Esegue i programmi utente in modo efficiente gestendo la comunicazione con i moduli I/O collegati.

• Supporta un'espansione flessibile fino a 144 punti digitali e analogici tramite moduli aggiuntivi.

• LED diagnostici integrati per RUN, STOP e monitoraggio guasti consentono controlli rapidi dello stato.

• Design compatto montabile su rack adatto a piccoli armadi e spazi industriali ristretti.

• Affidabilità consolidata garantisce un funzionamento a lungo termine in installazioni di automazione più vecchie.

Specifiche tecniche

• Modello: TSX3705001

• Tipo: Modulo CPU PLC

• Produttore: Schneider Electric

• Alimentazione: 24 VDC

• Memoria programma: 64 KB (espandibile a seconda della configurazione)

• Capacità I/O: Supporta fino a 144 punti tramite moduli di espansione

• Porte di comunicazione: Porte seriali RS232/RS485 per programmazione e rete

• Software di programmazione: PL7 Micro (software legacy di Schneider Electric)

• Indicatori: LED integrati per diagnostica RUN, STOP e guasti

• Frequenza di rete: 50–60 Hz

• Potenza secondaria utile totale: 24 W

• Corrente di uscita: 0,5 A

• Tempo di esecuzione: 0,25 µs per istruzione booleana (senza scheda PCMCIA)

• Struttura applicativa: 8 task evento, 1 task master, 1 task veloce

• Tipo di protezione: Protezione da sovraccarico, protezione da cortocircuito

• Temperatura di esercizio: 0 a 60 °C

• Temperatura di conservazione: -25 a 70 °C

• Umidità relativa: 10–95% senza condensa (funzionamento)

• Dimensioni: 15,5 × 16,5 × 18,0 cm

• Peso: 1,49 kg

• Condizione: Prodotto legacy, tipicamente ricondizionato o usato

Applicazioni tipiche

Il modulo CPU TSX3705001 è adatto per configurazioni di automazione di piccole e medie dimensioni, tra cui:

• Sistemi di controllo macchinari in impianti di produzione.

• Automazione di processo che richiede monitoraggio e controllo in tempo reale.

• Sistemi legacy Modicon TSX Micro PLC che necessitano di un'elaborazione centrale affidabile.

• Applicazioni con spazio di installazione limitato che richiedono moduli compatti.

FAQ

D1: Il TSX3705001 è ancora supportato da Schneider Electric?
R1: Il TSX3705001 è un prodotto legacy. Sebbene siano disponibili unità ricondizionate, per progetti a lungo termine si raccomandano modelli più recenti come Modicon M221 o M241.

D2: Posso espandere la capacità I/O di questo modulo?
R2: Sì, il TSX3705001 supporta fino a 144 punti digitali e analogici utilizzando moduli di espansione compatibili.

D3: Quale software di programmazione è necessario?
R3: Il modulo utilizza il software PL7 Micro per programmazione e configurazione.

D4: È adatto per ambienti industriali difficili?
R4: Sì, funziona in modo affidabile a temperature da 0 a 60 °C e livelli di umidità fino al 95% senza condensa.

D5: Quali opzioni di comunicazione sono disponibili?
R5: Sono disponibili porte seriali RS232 e RS485 per programmazione e rete con altri moduli PLC.
