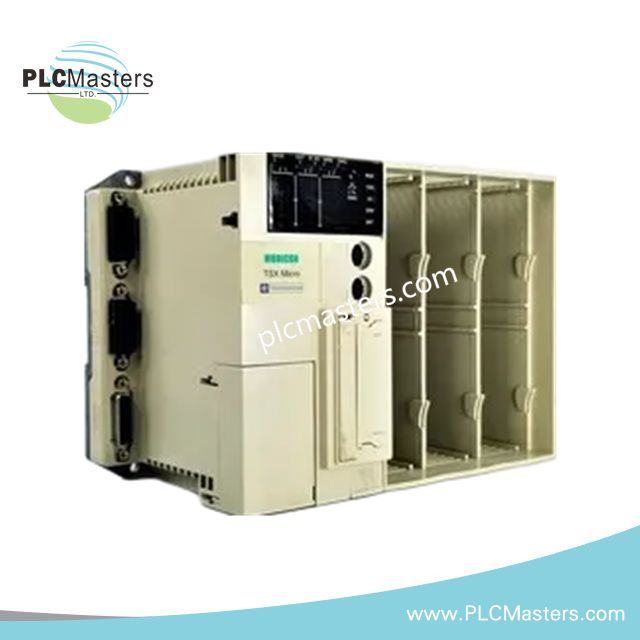

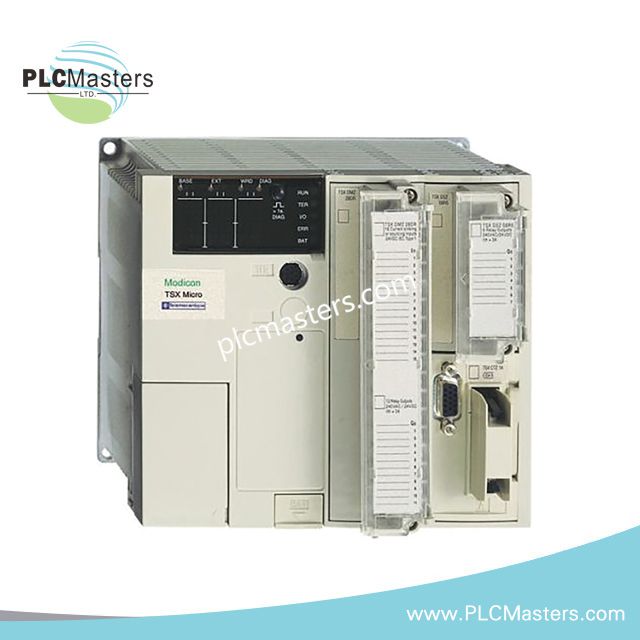

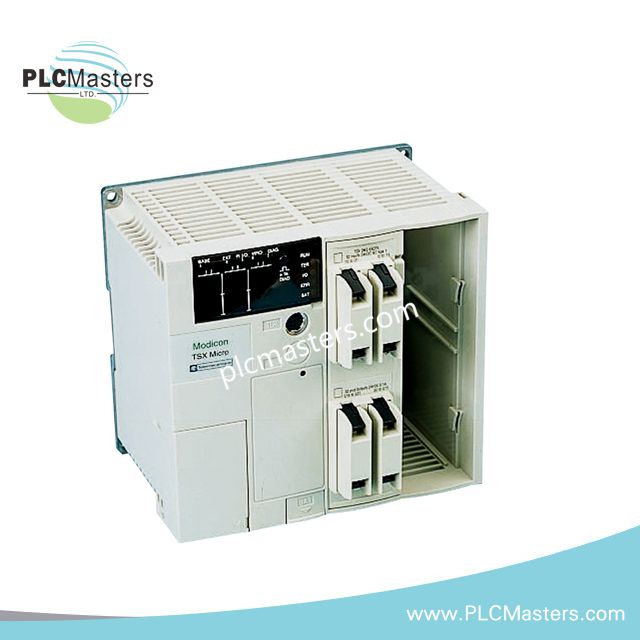

Schneider Electric TSX3710128DT1 Controllore Base Modulare

Panoramica del Prodotto

Il Schneider Electric TSX3710128DT1 è un controller base modulare progettato per la serie TSX Micro PLC, offrendo un controllo di automazione affidabile per ambienti industriali. Funzionando a 24V DC con una ampia tolleranza di tensione da 19,2 a 30 VDC, questo controller gestisce efficacemente le operazioni di I/O discreto garantendo al contempo prestazioni di sistema stabili. Inoltre, il suo design compatto consente l'integrazione in diverse architetture di controllo, rendendolo adatto per installazioni di automazione di piccole e medie dimensioni. L'unità combina interfacce di comunicazione robuste con un'elaborazione ad alta velocità per un controllo industriale preciso.

Caratteristiche e vantaggi principali

• Supporta 16 ingressi discreti e 12 uscite a stato solido per configurazioni di controllo flessibili.

• Integra un collegamento seriale Uni-Telway e Modbus RTU per una comunicazione industriale senza interruzioni.

• Dotato di RAM interna (14 Kwords) e memoria Flash (15 Kwords) per memorizzare i programmi in modo affidabile.

• Fornisce protezione da cortocircuiti e sovraccarichi, migliorando la sicurezza operativa e la longevità.

• Progettato per temperature industriali da 0°C a 60°C, garantendo un funzionamento stabile in condizioni difficili.

• Modulo compatto a 2 slot con connessioni a terminale a vite che semplifica l'installazione e la manutenzione.

• L'orologio in tempo reale e il supporto multitasking consentono flussi di lavoro di automazione avanzati in modo efficiente.

Specifiche tecniche

• Produttore: Schneider Electric

• Linea di Prodotto: TSX Micro PLCs

• Numero di Parte: TSX3710128DT1

• Tensione Primaria: 24 VDC (19,2–30 VDC)

• Corrente di Ingresso: 2 mA < 60 A

• Numero di Slot: 2

• Tipo di Modulo: Terminale a vite I/O discreti

• Ingressi Discreti: 16 a 24 VDC

• Uscite Discrete: 12 uscite a stato solido

• Interfacce di Comunicazione:

• 1 Uni-Telway 19.2 kbit/s

• 1 Modbus RTU 19.2 kbit/s

• Memoria: RAM interna 14 Kwords, Flash 15 Kwords

• Potenza Secondaria Totale Utile: 16 W

• Tempo di Esecuzione: 0,25 µs Boolean per istruzione, 4,81 µs aritmetica REAL floating

• Temperatura di Funzionamento: 0–60 °C

• Temperatura di Conservazione: -25–70 °C

• Umidità Relativa: 10–95% senza condensazione

• Dimensioni (LxAxP): 282,7 × 151 × 152 mm

• Peso: 1,87 kg

• Protezione: Cortocircuito e sovraccarico

• Conformità EMC: Norme IEC 1000-4 e IEC 61131-2

Applicazioni Tipiche

Il TSX3710128DT1 eccelle in scenari di automazione che richiedono controllo distribuito e gestione precisa degli I/O. È ideale per:

• Sistemi di controllo per macchinari industriali

• Automazione delle linee di produzione

• Sistemi HVAC e di gestione energetica

• Automazione di imballaggio, movimentazione materiali e assemblaggio

• Impianti di produzione da piccoli a medi che richiedono soluzioni PLC robuste

Domande frequenti

Q1: Il TSX3710128DT1 può gestire contemporaneamente i protocolli Uni-Telway e Modbus?
A1: Sì, il modulo supporta simultaneamente un collegamento Uni-Telway e uno Modbus RTU per una comunicazione versatile.

Q2: Che tipo di I/O supporta questo modulo?
A2: Fornisce 16 ingressi DC discreti e 12 uscite a stato solido adatte per compiti di automazione industriale.

Q3: Il modulo è adatto per temperature estreme?
A3: L'unità funziona in modo affidabile tra 0°C e 60°C e può essere immagazzinata tra -25°C e 70°C.

Q4: Quali caratteristiche di protezione sono incluse?
A4: Il controller dispone di protezione integrata contro cortocircuiti e sovraccarichi per salvaguardare i dispositivi collegati.

Q5: Questo modulo è stato interrotto?
A5: Sì, è stato interrotto l'8 agosto 2024, senza un sostituto diretto. Contattare Schneider Electric per assistenza.
