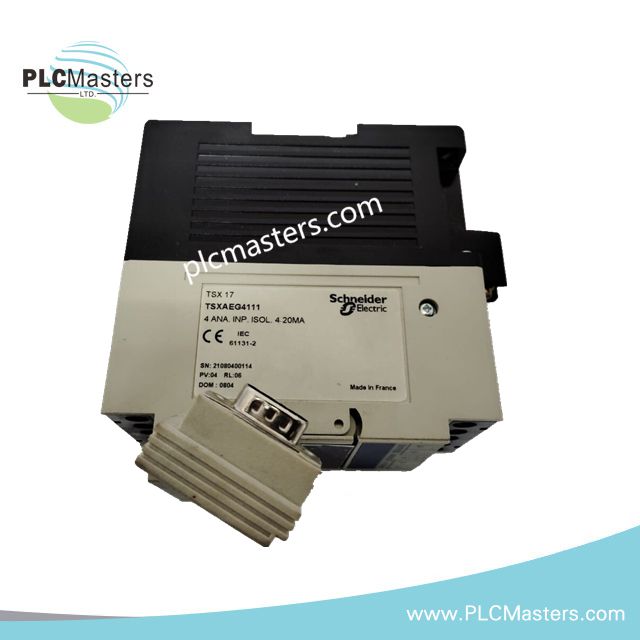

Schneider Electric TSXAEG4111 Modulo di ingresso analogico

Descrizione

Lo Schneider Electric TSXAEG4111 è un modulo di ingresso analogico robusto progettato per la piattaforma di automazione Modicon Premium. Offre un'acquisizione del segnale stabile per ambienti industriali esigenti in cui le misurazioni di temperatura, pressione, flusso e livello devono essere catturate con precisione e costanza. Inoltre, garantisce prestazioni affidabili in applicazioni che richiedono un'elaborazione analogica precisa. Ognuno dei suoi quattro canali opera in modo indipendente con completa isolamento galvanico, aiutando gli integratori a migliorare l'immunità al rumore e a mantenere percorsi dati PLC puliti. Pertanto, il modulo supporta strategie di controllo complesse che richiedono valori di misura reattivi e ripetibili.

Caratteristiche principali

Il TSXAEG4111 offre opzioni di configurazione flessibili, permettendo agli ingegneri di selezionare intervalli di tensione o corrente per ogni canale. Inoltre, il suo tempo di conversione rapido supporta loop di controllo stretti e attività di monitoraggio in tempo reale. Il design robusto del modulo resiste alle interferenze elettriche comunemente presenti in impianti pesanti. Ad esempio, i canali isolati minimizzano il cross-talk del segnale quando si integrano sensori sensibili su rack a segnali misti. Inoltre, gli indicatori LED semplificano la diagnostica e aiutano i team di manutenzione a confermare rapidamente lo stato operativo.

Specifiche tecniche

Tipo di prodotto: Modulo di ingresso analogico
Piattaforma: PLC Modicon Premium
Riferimento: TSXAEG4111

Elettrico & I/O
• Numero di canali: 4 ingressi analogici isolati
• Tipi di ingresso: Tensione o corrente (configurabile per canale)
• Intervalli di tensione: 0–10 V, ±10 V
• Intervalli di corrente: 0–20 mA, 4–20 mA
• Risoluzione:
– 11 bit + segno (±10 V, ±20 mA)
– 12 bit (0–10 V, 0–20 mA)
• Precisione: ≤ ±0,6% del valore a fondo scala
• Tempo di conversione: Circa 2,5 ms per canale
• Isolamento: Canali otticamente isolati dal bus

Alimentazione & Protezione
• Tensione di ingresso: 100–240 VAC
• Tensione di uscita: 24 VDC ausiliaria
• Corrente di uscita: Fino a 8 A (a seconda del design del rack)
• Protezione: Protezione da sovraccarico e cortocircuito

Fisico
• Dimensioni: 8,8 × 13,7 × 14,5 cm

• Peso: 491 g

Applicazioni tipiche

Il TSXAEG4111 si integra perfettamente nei sistemi di controllo di processo che richiedono misurazioni analogiche stabili. Inoltre, funziona bene in skid di dosaggio chimico, loop di regolazione HVAC, reti di automazione degli edifici e apparecchiature per il trattamento dell'acqua. Molti OEM lo adottano nei programmi di aggiornamento delle macchine perché il modulo fornisce prestazioni costanti e affidabilità a lungo termine. Inoltre, gli integratori di sistema apprezzano il suo design di isolamento quando collegano trasmettitori di campo in ambienti elettricamente rumorosi.

Affidabilità & Servizio

Schneider Electric ha progettato il TSXAEG4111 per garantire un funzionamento affidabile a lungo termine all'interno dei sistemi PLC Premium legacy. La manutenzione di routine rimane semplice grazie ai LED diagnostici del modulo e alle caratteristiche elettriche stabili. Inoltre, le attività di sostituzione o espansione richiedono tempi di inattività minimi perché l'unità si inserisce direttamente nei rack TSX Premium esistenti senza dover rielaborare i cablaggi.

FAQ

D1: Ogni canale può utilizzare un tipo di ingresso diverso?
R1: Sì, ogni canale può essere configurato indipendentemente per segnali di tensione o corrente.

D2: Il modulo supporta trasmettitori 4–20 mA?
R2: Sì, accetta loop di processo standard 4–20 mA con design a canali isolati.

D3: La velocità di conversione è adatta per il controllo in tempo reale?
R3: Il tempo di conversione di 2,5 ms per canale supporta la maggior parte dei loop di controllo a velocità media.

D4: Il TSXAEG4111 può operare in ambienti industriali rumorosi?
R4: Sì, l'isolamento canale-bus migliora significativamente l'immunità al rumore elettrico.

D5: È compatibile con tutti i rack Modicon Premium?
R5: È completamente compatibile con l'architettura bus TSX Premium.
