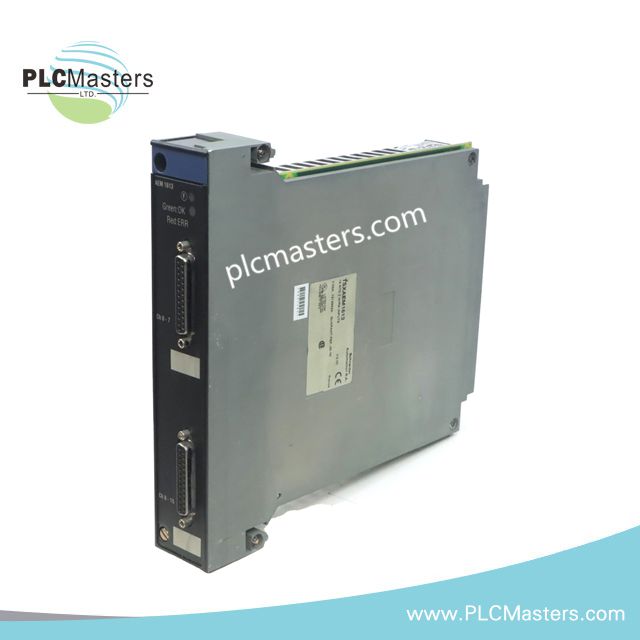

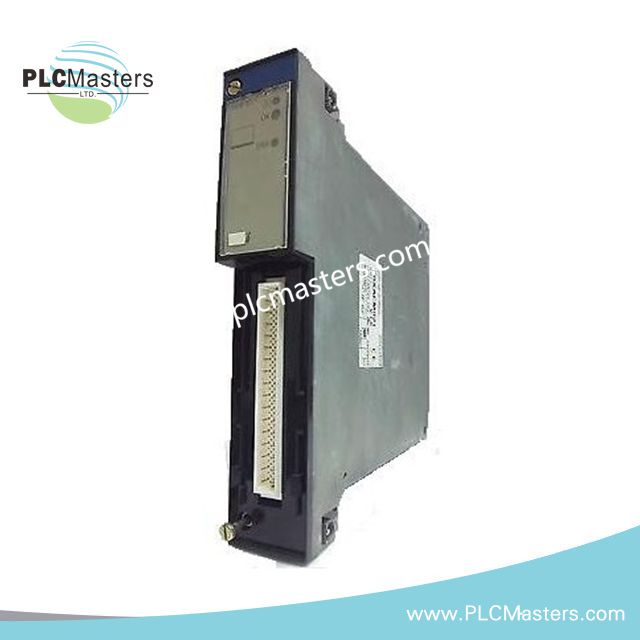

Schneider Electric TSXAEM1613 Modulo di ingresso analogico

Descrizione

Lo Schneider Electric TSXAEM1613 è un modulo di ingresso analogico a 16 canali progettato per l'acquisizione precisa dei segnali nei sistemi di automazione Modicon TSX Premium. Rileva segnali di corrente e tensione da sensori industriali e fornisce valori digitali stabili alla CPU del PLC. Il modulo supporta impianti esigenti che richiedono qualità di misurazione costante e alta densità di canali. Inoltre, il suo design compatto montato su rack semplifica l'installazione e aiuta gli integratori a aggiornare i sistemi esistenti senza modifiche significative al cablaggio. Gli ingegneri apprezzano questo modulo perché offre prestazioni affidabili sia nelle nuove installazioni sia negli ambienti di aggiornamento legacy.

Caratteristiche Funzionali

Il TSXAEM1613 offre una misurazione affidabile dei segnali di processo standard utilizzati nelle operazioni di produzione e servizi. Ogni canale supporta ingressi 0–20 mA, 4–20 mA e 0–10 V, consentendo un'integrazione flessibile dei sensori in più circuiti di processo. Inoltre, la sua risoluzione a 12 bit garantisce letture stabili per applicazioni di movimento, flusso, pressione e ambientali. Il modulo include LED diagnostici che aiutano i team di manutenzione a verificare rapidamente lo stato del modulo durante la messa in servizio del sistema. Inoltre, l'isolamento canale-logica migliora la sicurezza riducendo il rumore e minimizzando il rischio di interferenze elettriche.

Specifiche tecniche

Numero di parte: TSXAEM1613
Tipo di prodotto: Modulo di ingresso analogico
Numero di canali: 16 canali di ingresso analogico
Tipi di segnale: 0–20 mA, 4–20 mA, 0–10 V
Risoluzione: Conversione A/D a 12 bit
Isolamento: Isolamento canale-logica
Montaggio: Montaggio su rack per PLC TSX Premium
Indicatori: Diagnostica LED frontale
Dimensioni: Formato modulare compatto
Altezza del pacchetto: 10,0 cm
Larghezza del pacchetto: 23,0 cm
Lunghezza del pacchetto: 23,5 cm
Peso del pacchetto: 1,175 kg

Applicazioni Tipiche

Questo modulo supporta compiti di misura in molti settori industriali. Funziona bene nell'automazione di processo dove gli operatori necessitano di un monitoraggio costante di flusso, pressione e feedback delle valvole. Inoltre, gli integratori lo utilizzano spesso nei pannelli di strumentazione per servizi pubblici che si basano su loop di corrente stabili. I costruttori di macchine impiegano il TSXAEM1613 durante l'aggiornamento di sistemi legacy TSX Premium che richiedono ancora capacità di ingresso analogico precise. Pertanto, il dispositivo rimane un componente affidabile nei progetti di ammodernamento degli impianti a lungo termine.

Supporto & Manutenzione

Il TSXAEM1613 non è più prodotto da Schneider Electric, quindi gli utenti solitamente si procurano unità ricondizionate o usate verificate. I team di manutenzione apprezzano la sua operatività semplice, e i moduli di ricambio possono essere installati senza modificare il cablaggio del rack. Inoltre, i pianificatori di sistema a lungo termine dovrebbero considerare percorsi di migrazione verso le piattaforme M340 o M580 per diagnostica avanzata e opzioni di ingresso a risoluzione più elevata. La calibrazione regolare del segnale e i test periodici del loop aiutano a garantire l'accuratezza delle misurazioni durante cicli di funzionamento prolungati.

Domande frequenti

D1: Il TSXAEM1613 supporta ingressi misti di corrente e tensione?
Sì, ogni canale accetta segnali di corrente o tensione, permettendo un'integrazione flessibile dei sensori.

D2: Questo modulo può essere utilizzato in nuove installazioni?
Sì, anche se è un prodotto legacy, molti integratori lo utilizzano ancora in rack TSX Premium compatibili.

D3: Quali opzioni di sostituzione esistono per il supporto a lungo termine?
Le piattaforme moderne di Schneider Electric come M340 e M580 offrono moduli di ingresso analogico aggiornati con risoluzione superiore.

D4: Il modulo richiede un cablaggio speciale?
No, si applicano le pratiche standard di cablaggio analogico, anche se una corretta schermatura e messa a terra migliorano la qualità del segnale.
