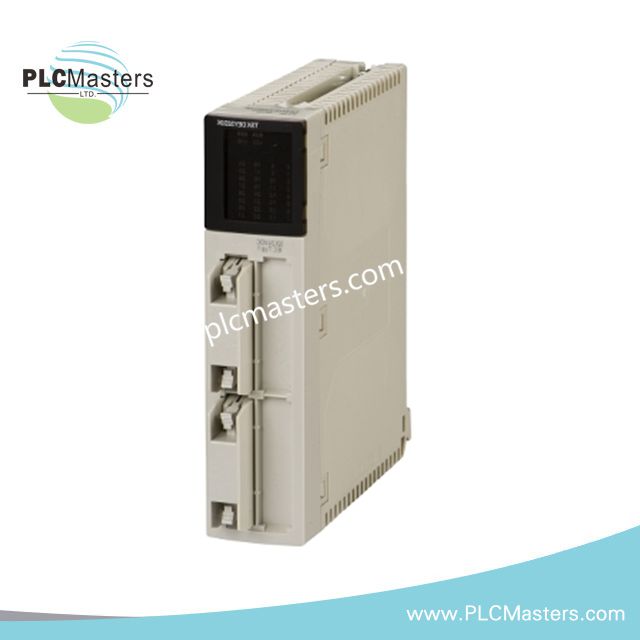

Schneider Electric TSXDEY32T2K Modulo di Uscita Discreta

Panoramica del Prodotto

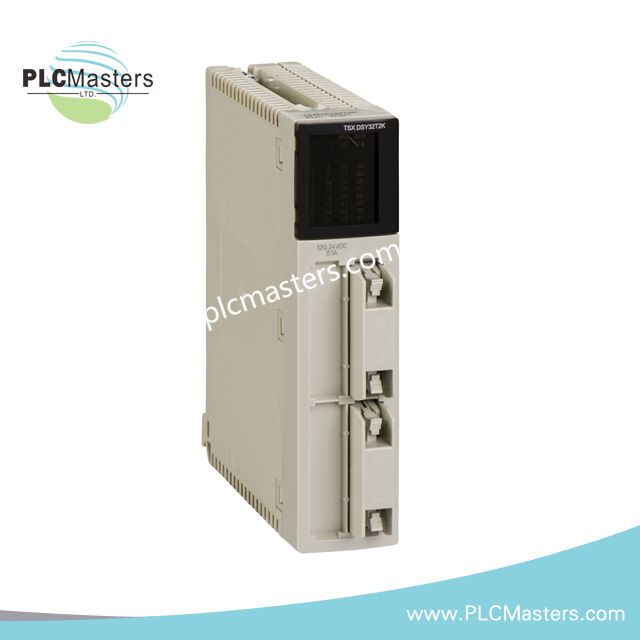

Il Schneider Electric TSXDSY32T2K è un modulo di uscita discreta robusto all'interno della serie TSX Micro PLC, progettato per l'automazione industriale moderna. Dispone di 32 uscite a stato solido con una corrente massima di 0,1 A per canale, supportando un controllo preciso di dispositivi a bassa potenza. Progettato secondo gli standard EN/IEC 61131-2, questo modulo offre prestazioni affidabili anche in condizioni industriali difficili. Inoltre, il suo formato compatto e i meccanismi di protezione integrati rendono l'installazione e la manutenzione semplici.

Caratteristiche Chiave e Punti Salienti Funzionali

• Uscite ad Alta Densità: Supporta 32 canali discreti a stato solido per un controllo efficiente dell'automazione.

• Protezione Avanzata: Protezioni contro sovratensione, sovraccarico, cortocircuito e polarità inversa garantiscono la sicurezza operativa.

• Risposta Veloce: Tempo di risposta di 1,2 ms per applicazioni di automazione in tempo reale.

• Configurazione Flessibile delle Uscite: I canali possono essere messi in parallelo fino a tre per aumentare la capacità di corrente.

• Efficienza Energetica: Carico massimo al tungsteno di 1,2 W e bassa tensione residua di 1,5 V minimizzano il consumo energetico.

• Standard Industriali Affidabili: Conforme a EN/IEC 61131-2 e certificato da CSA, UL e altri standard globali.

Specifiche Tecniche

Produttore: Schneider Electric
Linea di Prodotto: TSX Micro PLCs
Numero di Parte: TSXDSY32T2K
Uscite Discrete: 32 uscite protette a stato solido
Tensione di Uscita: 24 V DC positivo (conforme EN/IEC 61131-2)
Corrente per Canale: ≤ 0,1 A
Corrente Massima per Modulo: ≤ 3,2 A
Corrente di Dispersione Massima: < 0,1 mA a 30 V
Carico Massimo al Tungsteno: ≤ 1,2 W
Tensione Residua: < 1,5 V
Tempo di Risposta: 1,2 ms
Parallelo delle Uscite: Fino a 3 canali
Protezione da Sovratensione in Uscita: Diodo Transil
Protezione da Polarità Inversa: Diodo montato inversamente
Protezione da Sovraccarico e Cortocircuito in Uscita: Intervento automatico
Impedenza del Carico: > 220 Ω in stato 1
Dispersione di Potenza: 1,6 W + 0,1 W per uscita
Connessione Elettrica: 2 connettori HE-10
Consumo di Corrente: 140 mA @ 5 V DC
Temperatura di Funzionamento Ambiente: 0…60 °C (32…140 °F)
Temperatura di Stoccaggio: -25…70 °C (-13…158 °F)
Umidità: 10–95% senza condensazione
Grado di Protezione: IP20
Certificazioni: CE, CSA, UL, ABS, RINA, GL, DNV, RMRS, LR, BV

Applicazioni Tipiche

• Controllo di attuatori a bassa potenza, solenoidi o relè in linee di produzione automatizzate.

• Integrazione in sistemi PLC modulari per operazioni sequenziali di macchine.

• Utilizzo in ambienti che richiedono protezione robusta contro cortocircuiti o sovratensioni.

• Ideale per il controllo discreto di processi e sistemi di automazione degli edifici.

FAQ

D: Le uscite TSXDSY32T2K possono essere collegate in parallelo?
R: Sì, fino a tre uscite possono essere messe in parallelo in modo sicuro per carichi di corrente più elevati.

D: Questo modulo è adatto per ambienti industriali difficili?
R: Assolutamente. È progettato per funzionare a 0–60 °C con protezione IP20 e molteplici salvaguardie elettriche.

D: Qual è la sostituzione consigliata dopo la fine del ciclo di vita?
R: Schneider Electric consiglia il modulo di uscita discreta BMXDDO3202K come sostituzione diretta.

D: Supporta operazioni di commutazione rapide?
R: Sì, il modulo ha un tempo di risposta di 1,2 ms adatto per compiti di automazione rapida.
