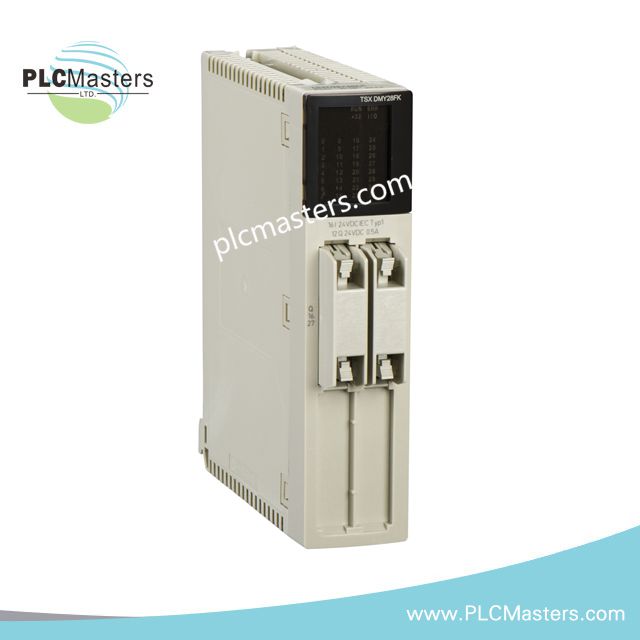

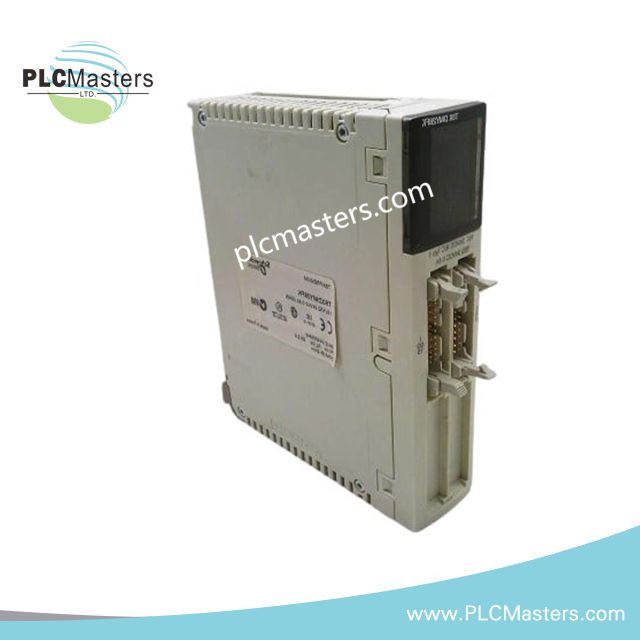

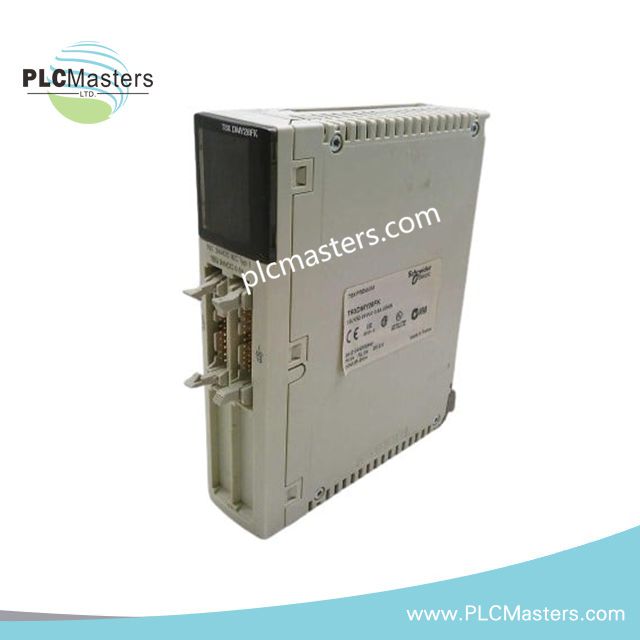

Schneider Electric TSXDMY28RFK Modulo I/O Discreto

Descrizione del prodotto

Lo Schneider Electric TSXDMY28RFK è un modulo I/O discreto versatile progettato per la piattaforma di automazione Modicon Premium. Integra 16 ingressi digitali e 12 uscite a stato solido, offrendo una soluzione affidabile per i sistemi di controllo industriale. Questo modulo supporta ingressi a sink di corrente rapidi e logica positiva, garantendo una comunicazione senza interruzioni con sensori e attuatori. Inoltre, combina funzioni di ingresso e uscita in un'unica unità, semplificando il cablaggio del sistema e riducendo i costi di installazione.

Progettato per ambienti industriali, il TSXDMY28RFK offre un'interfaccia digitale precisa, tempi di risposta rapidi e una protezione robusta contro sovratensioni e polarità inversa. Inoltre, il suo formato standard compatto consente una facile integrazione negli armadi PLC esistenti. Questo modulo garantisce un'elaborazione efficiente dei segnali, rendendolo adatto ad applicazioni di automazione ad alta velocità dove affidabilità e precisione sono fondamentali.

Caratteristiche principali

• Modulo I/O discreto per sistemi PLC Modicon Premium

• 16 ingressi digitali a sink di corrente, 12 uscite a stato solido

• Risposta rapida dell'ingresso e uscite a riflesso o ritardate

• Logica di ingresso positiva compatibile con sensori di prossimità a 2 fili/3 fili

• Tempo del filtro di ingresso configurabile tra 0,1 ms e 7,5 ms

• Protezione da sovratensione e polarità inversa inclusa

• Design compatto con due connettori HE-10

• Intervallo di temperatura di esercizio: 0–60 °C (32–140 °F)

• Resistenza dielettrica: 1500 V CA, 1 minuto

Specifiche tecniche

Ingressi:

• Numero di ingressi: 16

• Tipo: assorbimento corrente, ingresso veloce IEC 1131-2 Tipo 1

• Tensione: 24 V DC ± 3.5 mA

• Logica 1 garantita: ≥ 11 V, ≥ 3 mA

• Logica 0 garantita: ≤ 5 V, ≤ 1.5 mA

• Tensione di alimentazione sensore: 19–30 V DC

• Tempo filtro ingresso: 4 ms predefinito, configurabile 0.1–7.5 ms

• Sensori compatibili: prossimità a 2 fili/3 fili

• Resistenza di isolamento: > 10 MΩ (500 V DC)

Uscite:

• Numero di uscite: 12

• Tipo: a stato solido, riflesso o a tempo ritardato

• Tensione: 24 V DC

• Uscita massima per canale: 0.5 A

• Corrente massima modulo: 4 A

• Carico massimo tungsteno: <6 W

• Tensione residua allo stato 1: 1.2 V

• Tempo di risposta: 0.6 ms

• Frequenza di commutazione: 0.5/LI² Hz

• Protezione: Sovratensione (diodo transil), polarità inversa (diodo)

Generale:

• Formato modulo: Standard

• Connessione elettrica: 2 connettori HE-10

• Consumo di corrente: 300 mA (5 V DC), 75 mA (24 V DC)

• Temperatura ambiente operativa: 0–60 °C

• Temperatura di stoccaggio: -25–70 °C

• Umidità relativa: 5–95% senza condensa

• Altitudine massima operativa: 2000 m

Applicazioni Tipiche

• Interfacciamento digitale nell'automazione industriale

• Applicazioni di conteggio e commutazione ad alta velocità

• Controllo di posizione o di processo utilizzando sistemi PLC

• Integrazione con sensori di prossimità e attuatori

• Sistemi che richiedono moduli I/O compatti e misti

Domande frequenti

D: Quali sensori sono compatibili con TSXDMY28RFK?
R: Il modulo supporta sensori di prossimità a 2 e 3 fili e altri dispositivi standard a 24 V DC.

D: Posso usare questo modulo in ambienti ad alta temperatura?
R: L'intervallo operativo è 0–60 °C. Per temperature al di fuori di questo intervallo, considerare un raffreddamento esterno o un modulo sostitutivo adeguato.

D: Il modulo è ancora supportato?
R: Il TSXDMY28RFK è stato interrotto nel 2018 e raggiungerà la fine del servizio nel 2026. La sostituzione consigliata è lo Schneider Electric BMXDDM16022.
