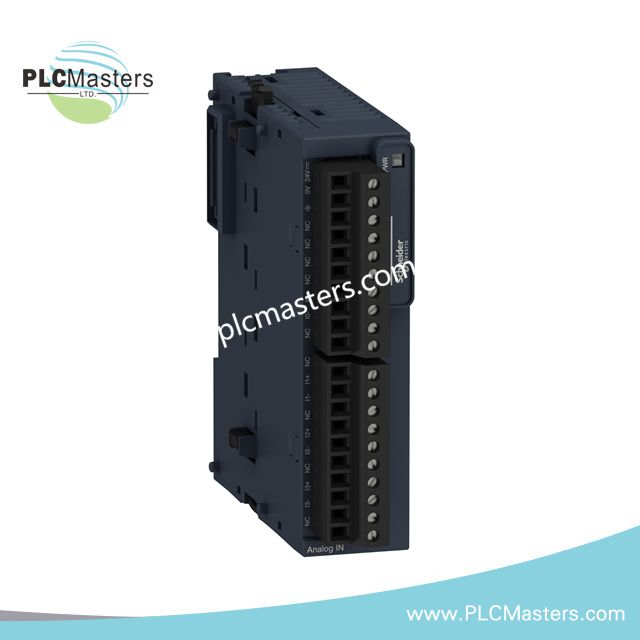

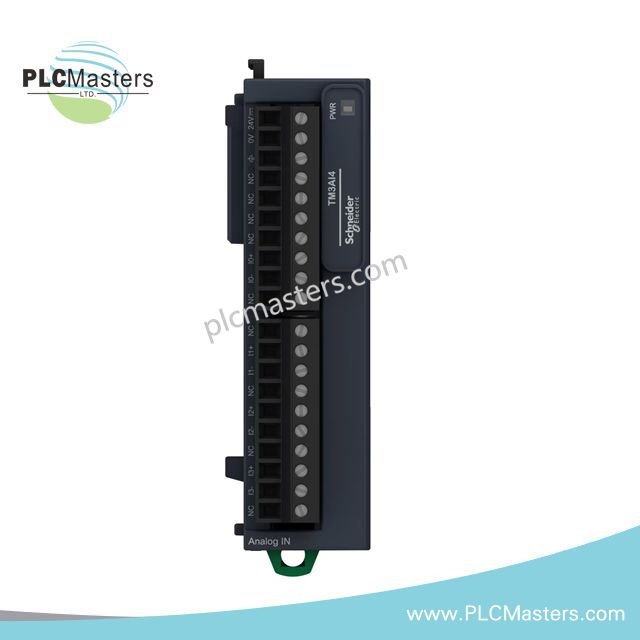

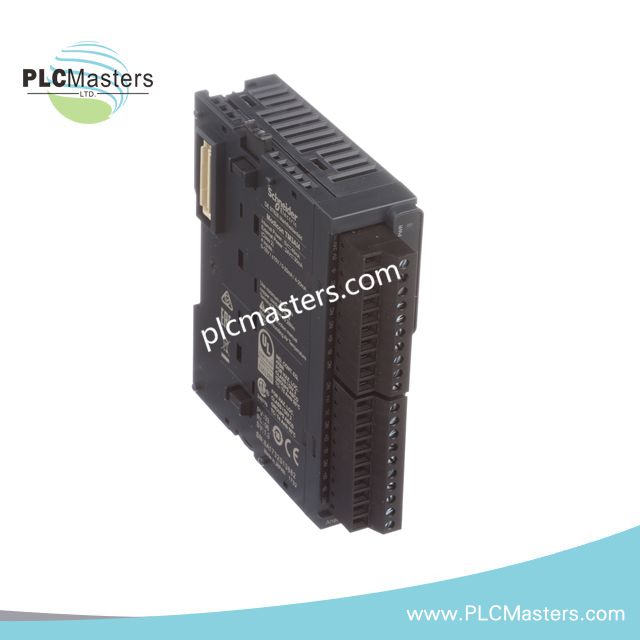

Schneider TM3AI4 Modulo di ingresso analogico

Descrizione

Lo Schneider Electric TM3AI4 è un modulo di ingresso analogico compatto e affidabile progettato per espandere le capacità di acquisizione segnali dei controller Modicon M221, M241, M251 e M262. Supporta quattro ingressi indipendenti di tensione o corrente, permettendo agli ingegneri di acquisire valori di processo precisi in ambienti industriali esigenti. Il modulo offre prestazioni stabili con basso rumore e precisione di misura costante, anche durante operazioni continue. Inoltre, il suo design modulare consente un'installazione semplice su guide DIN standard, rendendo l'espansione del sistema rapida e prevedibile per i costruttori di macchine.

Caratteristiche Principali

• Supporta quattro canali di ingresso analogico per segnali di corrente o tensione

• Fornisce risoluzione a 12 bit o 11 bit + segno per un'elaborazione stabile del segnale

• Offre configurazioni flessibili per ingressi 0–10 V, ±10 V, 0–20 mA e 4–20 mA

• Garantisce un'isolamento elettrico robusto tra ingressi, logica e circuiti di alimentazione

• Si integra perfettamente con EcoStruxure Machine Expert per una configurazione intuitiva

• Progettato per affidabilità a lungo termine in condizioni industriali difficili

• Consente un'espansione I/O scalabile per i controller Modicon M2xx

Specifiche tecniche

Generale

• Tipo di prodotto: Modulo di ingresso analogico

• Serie: Modicon TM3

• Controller compatibili: M221, M241, M251, M262

• Canali di ingresso: 4

Tipi di segnale di ingresso

• Tensione: 0–10 V, ±10 V

• Corrente: 0–20 mA, 4–20 mA

Prestazioni

• Risoluzione: 12 bit o 11 bit + segno

• Tempo di conversione: 1 ms + 1 ms/canale + ciclo del controller

• Impedenza: ≥1 MΩ (tensione), ≤50 Ω (corrente)

• Precisione: ±0,1% FS a 25°C

• Deriva termica: ±0,006% FS/°C

• Diafonia: ≤1 LSB

• Capacità di sovraccarico: 13 V (tensione), 40 mA (corrente)

Elettrico

• Tensione di alimentazione: 24 VDC (20,4–28,8 V)

• Consumo di corrente:

• 35 mA a 5 V (nessun carico)

• 45 mA a 5 V (carico completo)

• 30 mA a 24 V alimentazione esterna

• Isolamento:

• 1500 VAC (ingresso–alimentazione)

• 500 VAC (ingresso–logica)

Fisico & Ambientale

• Connessione: morsettiera a vite rimovibile da 3,81 mm

• Dimensioni: 23,6 × 70 × 90 mm

• Peso: 0,11 kg

• Classe di protezione: IP20

• Temperatura di esercizio: –10…55°C (orizzontale)

Applicazioni Tipiche

Il TM3AI4 è adatto a scenari di automazione macchina che richiedono misurazioni analogiche precise. Ad esempio, gli integratori possono usarlo per monitorare la pressione di processo, trasmettitori di temperatura, feedback di valvole e sensori industriali generali. Inoltre, la sua stabile performance di acquisizione aiuta gli OEM a costruire sistemi di controllo ripetibili e scalabili per macchine da imballaggio, apparecchiature HVAC, nastri trasportatori e piccole celle di produzione.

Supporto & Affidabilità

Il modulo è progettato per una lunga durata operativa con alta immunità alle interferenze elettriche, garantendo misurazioni affidabili in ambienti industriali rumorosi. Inoltre, Schneider Electric fornisce ampia documentazione, aggiornamenti firmware e servizi globali per il ciclo di vita per ridurre i tempi di manutenzione.

Domande frequenti

D1: Il TM3AI4 può miscelare ingressi di corrente e tensione su canali diversi?
Sì, ogni canale può essere configurato indipendentemente per segnali di tensione o corrente.

D2: Ho bisogno di un'alimentazione esterna per gli ingressi analogici?
Sì, il modulo richiede un'alimentazione esterna a 24 VDC oltre all'alimentazione bus a 5 V.

D3: Quale software è consigliato per la configurazione?
EcoStruxure Machine Expert fornisce strumenti completi per configurazione, diagnostica e messa in servizio.

D4: Il modulo è hot-swappable?
No, il controller deve essere spento prima di aggiungere o rimuovere moduli TM3.

D5: Il TM3AI4 può gestire lunghi cavi per i sensori?
Sì, è supportato un cavo intrecciato e schermato fino a 30 m per una stabile integrità del segnale.
