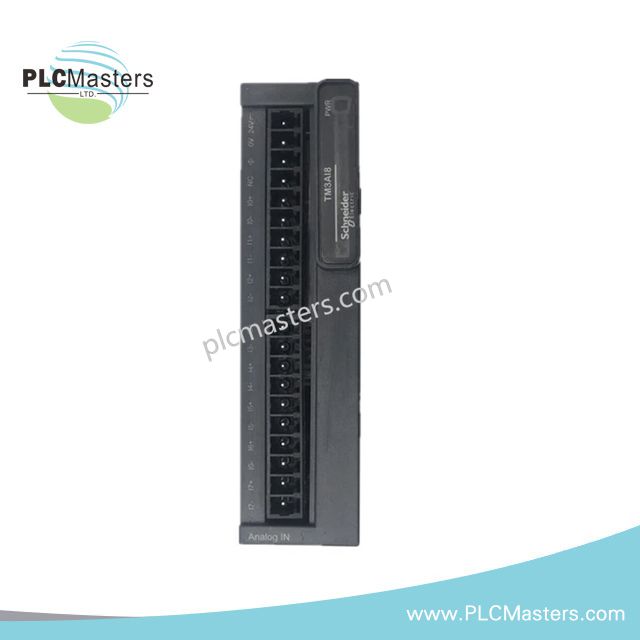

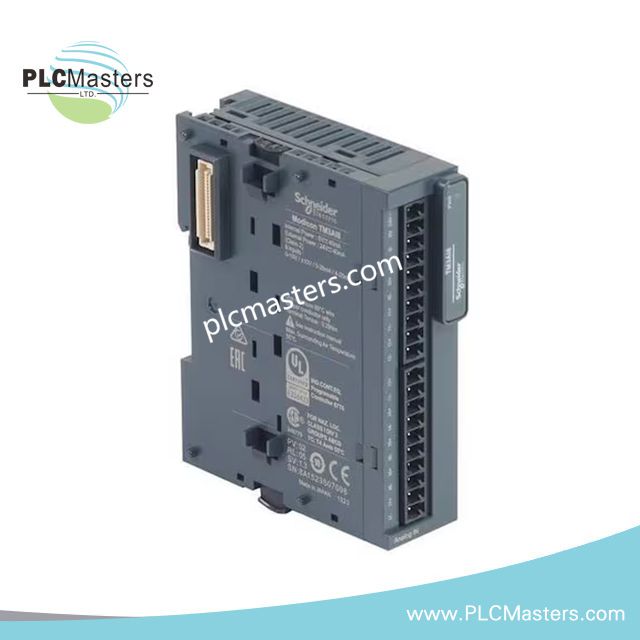

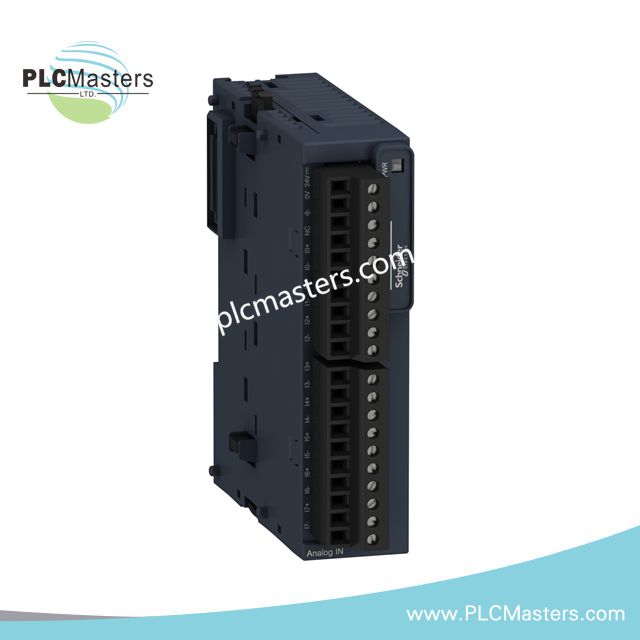

Schneider TM3AI8 Modulo di ingresso analogico

Descrizione

Lo Schneider Electric TM3AI8 è un modulo di ingresso analogico a otto canali progettato per i controller Modicon M221, M241, M251 e M262. Espande le piattaforme PLC esistenti con capacità affidabili di misurazione di tensione e corrente, garantendo un'acquisizione stabile del segnale in ambienti di controllo macchina esigenti. Gli ingegneri apprezzano questo modulo perché gestisce gamme analogiche miste e mantiene un'eccellente precisione su un ampio intervallo di temperature. Inoltre, il TM3AI8 si integra perfettamente con EcoStruxure Machine Expert, che semplifica la messa in servizio e riduce i tempi di programmazione. Il suo design compatto, i terminali rimovibili e le elevate prestazioni EMC lo rendono una scelta affidabile per OEM e integratori di sistema.

Caratteristiche e Vantaggi Principali

• Otto canali analogici supportano segnali di corrente e tensione per un'integrazione flessibile dei sensori.

• La conversione ad alta risoluzione a 12 bit garantisce una stabilità di misura costante.

• Inoltre, la rapida acquisizione e i brevi tempi di conversione migliorano la reattività del ciclo di controllo.

• L'isolamento interno protegge sia il PLC che la strumentazione di campo dalle interferenze elettriche.

• I morsetti a vite rimovibili consentono un cablaggio rapido in campo e una manutenzione semplificata.

• Il modulo si installa direttamente su guida DIN senza accessori aggiuntivi, riducendo così lo sforzo di assemblaggio del quadro.

• Forte immunità EMC garantisce un funzionamento affidabile negli ambienti elettrici industriali.

Specifiche tecniche

Generale

• Gamma di prodotti: Modicon TM3

• Tipo di modulo: Modulo di ingresso analogico

• PLC compatibili: M221, M241, M251, M262

• Numero di ingressi: 8

Tipi di ingresso

• Tensione: 0…10 V, –10…10 V

• Corrente: 0…20 mA, 4…20 mA

Prestazioni

• Risoluzione: 12 bit / 11 bit + segno

• Valori LSB:

• 2,44 mV (0…10 V)

• 4,88 mV (–10…10 V)

• 4,88 µA (0…20 mA)

• 3,91 µA (4…20 mA)

• Precisione: ±1% FS, ±0,2% FS a 25°C

• Deriva termica: ±0,01% FS/°C

• Tempo di conversione: 1 ms + 1 ms per canale + 1 ciclo del controller

• Durata del campionamento: 1 ms

• Diafonia: ≤1 LSB

Elettrico

• Tensione di alimentazione: 24 VDC (20,4…28,8 V)

• Consumo di corrente:

• Bus 5 V: 35 mA (a vuoto) / 40 mA (a pieno carico)

• 24 V esterni: 30 mA (a vuoto) / 40 mA (a pieno carico)

• Impedenza di ingresso: ≤50 Ω (corrente), ≥1 MΩ (tensione)

• Isolamento:

• Ingresso all'alimentazione: 1500 VAC

• Ingresso alla logica interna: 500 VAC

Ambientale

• Temperatura di esercizio: –10…55°C (orizzontale), –10…35°C (verticale)

• Temperatura di conservazione: –25…70°C

• Umidità: 10…95% senza condensa

• Grado di protezione: IP20

• Vibrazione: 3,5 mm (5…8,4 Hz), 3 g (8,4…150 Hz)

• Shock: 15 g, 11 ms

• Certificazioni: CE, UKCA, RCM, EAC, cULus, HazLoc

Meccanico

• Montaggio: guida DIN TH35-15 / TH35-7.5, o montaggio su pannello

• Dimensioni: 23,6 × 70 × 90 mm

• Peso: 0,11 kg

Applicazioni Tipiche

Il TM3AI8 si adatta a un'ampia gamma di compiti di automazione macchina che coinvolgono l'acquisizione di segnali misti. Le linee di confezionamento lo utilizzano per il feedback analogico da azionamenti, trasmettitori di pressione e sensori di flusso. Inoltre, funziona bene nel controllo HVAC, nei sistemi di trattamento dell'acqua e nelle piccole piattaforme di controllo di processo che richiedono misurazioni analogiche multi-intervallo. Gli OEM scelgono spesso questo modulo perché supporta sia sensori di tensione che di corrente senza richiedere convertitori di segnale esterni.

Supporto e Affidabilità

Schneider Electric progetta la piattaforma TM3 per un uso industriale a lungo termine, garantendo un funzionamento affidabile durante l'intero ciclo di vita della macchina. Il modulo resiste ad ambienti elettrici ad alto rumore e la sua forte conformità EMC riduce i tempi di risoluzione dei problemi. Inoltre, i blocchi terminali rimovibili semplificano la sostituzione in campo, minimizzando i tempi di inattività durante gli aggiornamenti o i lavori di manutenzione.

Domande frequenti

D1: Il TM3AI8 può gestire sia segnali di corrente che di tensione sullo stesso modulo?
Sì, ogni canale supporta intervalli di ingresso selezionabili 0–10 V, –10–10 V, 0–20 mA o 4–20 mA.

D2: Richiede un'alimentazione separata?
Il modulo si alimenta dal bus PLC ma richiede anche un'alimentazione esterna a 24 VDC per il funzionamento a pieno carico.

D3: Può essere utilizzato con i controller Modicon M262?
Sì, il modulo è completamente compatibile con le piattaforme M221, M241, M251 e M262.

D4: Quale software è consigliato per la configurazione?
EcoStruxure Machine Expert offre un ambiente intuitivo per la configurazione, la diagnostica e la programmazione delle applicazioni.

D5: Il modulo include l'isolamento?
Sì, include l'isolamento tra ingressi, alimentazione e logica interna per migliorare l'integrità del segnale.
