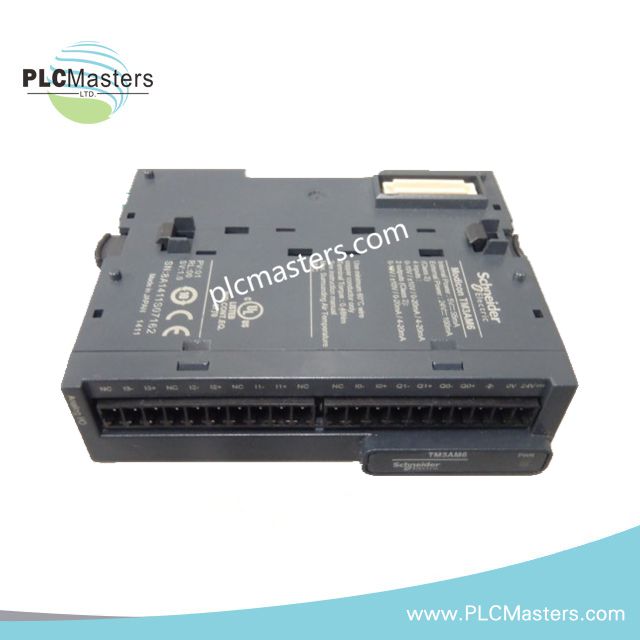

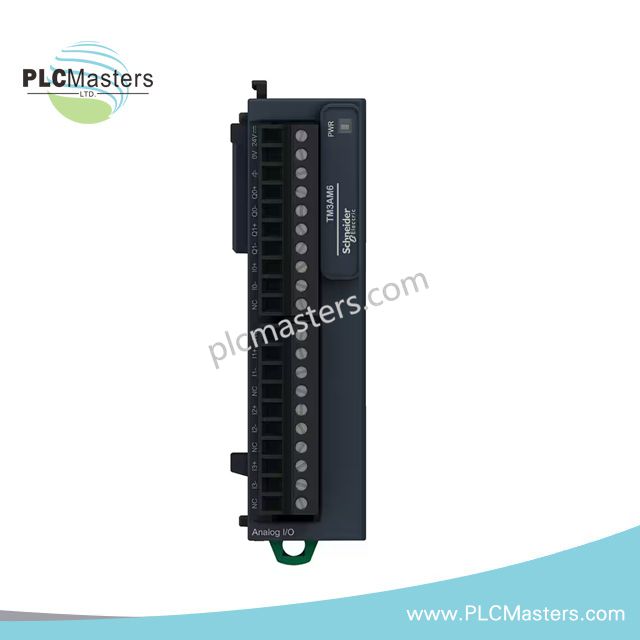

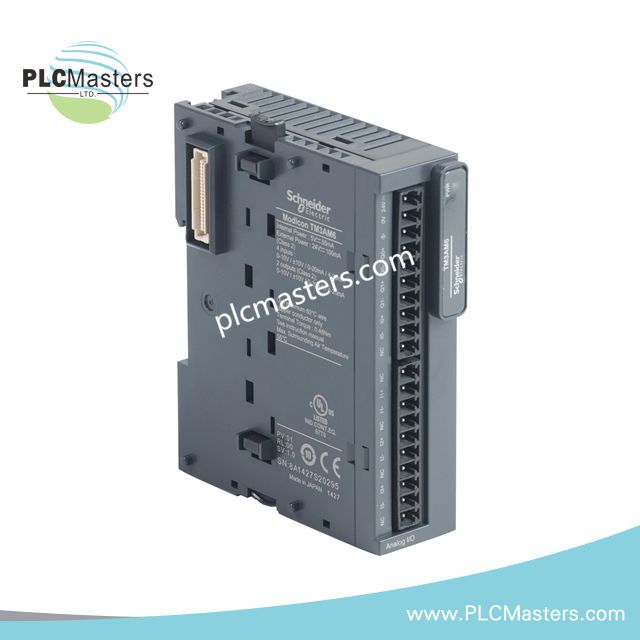

Schneider TM3AM6 Modulo I/O Analogico Misto

Descrizione

Lo Schneider Electric TM3AM6 è un modulo I/O analogico misto progettato per sistemi di automazione industriale che richiedono misurazioni precise e controllo fluido di variabili di processo continue. Espande le capacità dei PLC Modicon M221, M241, M251 e M262 con quattro ingressi analogici e due uscite analogiche. Inoltre, il suo alloggiamento compatto e il formato per guida DIN consentono agli ingegneri di aggiungere funzionalità analogiche avanzate senza aumentare la complessità del quadro. Il modulo si integra perfettamente con EcoStruxure Machine Expert, garantendo una configurazione semplice e prestazioni affidabili a lungo termine in ambienti di fabbrica esigenti.

Vantaggi principali

Il TM3AM6 offre precisione costante e conversione rapida per applicazioni che richiedono segnali analogici stabili. Inoltre, la sua isolamento galvanico migliora la sicurezza e protegge il controller da disturbi elettrici. Gli ingegneri apprezzano il supporto flessibile dei segnali, che include sia intervalli di tensione che di corrente. Pertanto, il modulo è ideale per il monitoraggio di sensori e il controllo di attuatori analogici nei sistemi di automazione industriale. La sua robusta immunità EMC e le certificazioni industriali garantiscono un funzionamento affidabile in ambienti elettricamente rumorosi.

Specifiche tecniche

Ingressi analogici

• 4 canali

• Intervalli di tensione: 0–10 V, –10–10 V

• Intervalli di corrente: 0–20 mA, 4–20 mA

• Risoluzione: 12 bit (11 bit + segno)

• Impedenza di ingresso: ≥1 MΩ (tensione), ≤50 Ω (corrente)

• Precisione: ±0,1% FS a 25 °C; ±1% sull'intera gamma

• Tempo di conversione: 1 ms + 1 ms/canale + ciclo del controller

Uscite analogiche

• 2 canali

• Tensione: 0–10 V

• Corrente: 0–20 mA, 4–20 mA

• Carico: ≥1 kΩ (tensione), ≤500 Ω (corrente)

• Risoluzione: 12 bit (11 bit + segno)

Elettrico

• Alimentazione: 24 VDC (20,4–28,8 VDC)

• Consumo: circa 30 mA a 24 VDC (alimentazione esterna)

• Isolamento: isolamento galvanico tra ingressi, uscite e logica

Ambientale

• Temperatura di esercizio: 0–55 °C

• Temperatura di stoccaggio: –25–70 °C

• Protezione IP20

• Montaggio: guida DIN (TH35-7.5 / TH35-15)

Meccanico

• Larghezza: 23,6 mm

• Profondità: 70 mm

• Altezza: 90 mm

• Peso: 0,11 kg

Applicazioni Tipiche

Il TM3AM6 è adatto a sistemi che richiedono la misurazione e il controllo in anello chiuso di variabili continue. Ad esempio, gli ingegneri lo utilizzano spesso per il feedback di temperatura nei processi termici o per la regolazione del flusso nei sistemi di pompaggio. Si adatta anche bene a macchinari dove il monitoraggio della pressione e il controllo degli attuatori devono operare in parallelo. Inoltre, si integra efficacemente in apparecchiature multi-asse dove sono richiesti sia il condizionamento del segnale del sensore sia i comandi di azionamento analogico.

Supporto & Affidabilità

Schneider Electric ha progettato il TM3AM6 per operare continuamente sotto vibrazioni industriali, disturbi elettrici e variazioni di temperatura. Inoltre, il modulo segue gli standard IEC 61131-2, che ne rafforzano l'affidabilità a lungo termine. Gli ingegneri apprezzano i terminali a vite rimovibili, poiché semplificano la manutenzione e riducono i tempi di inattività durante la sostituzione o l'aggiornamento del sistema.

Domande frequenti

D1: Quali PLC sono compatibili con il TM3AM6?
Funziona con i controller Modicon M221, M241, M251 e M262.

D2: Il modulo può gestire sia segnali di tensione che di corrente?
Sì, supporta gamme di tensione da –10–10 V e 0–10 V, oltre a gamme di corrente da 0–20 mA e 4–20 mA.

D3: Il TM3AM6 include l'isolamento galvanico?
Sì, isola ingressi, uscite e logica per proteggere da disturbi elettrici e problemi di messa a terra.

D4: Quale software viene utilizzato per la configurazione?
È possibile configurare il modulo utilizzando EcoStruxure Machine Expert.

D5: Il modulo è adatto per applicazioni di controllo preciso?
Sì, il suo tempo di conversione rapido e la risoluzione a 12 bit lo rendono adatto per loop di controllo analogico stabili e reattivi.
