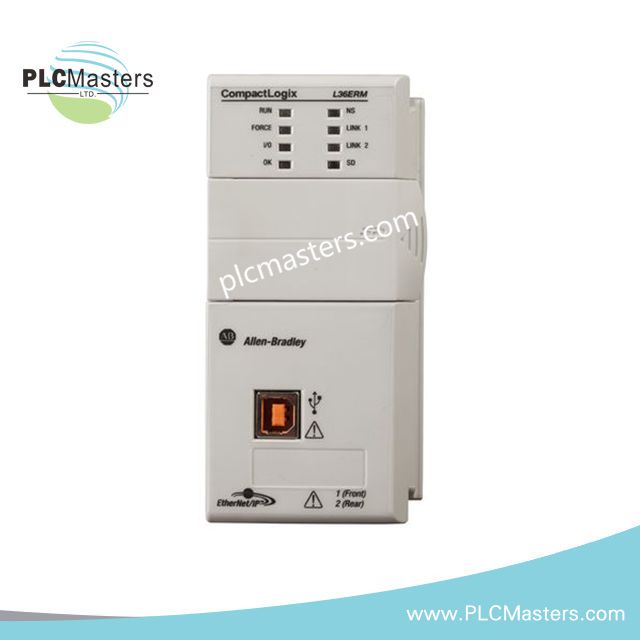

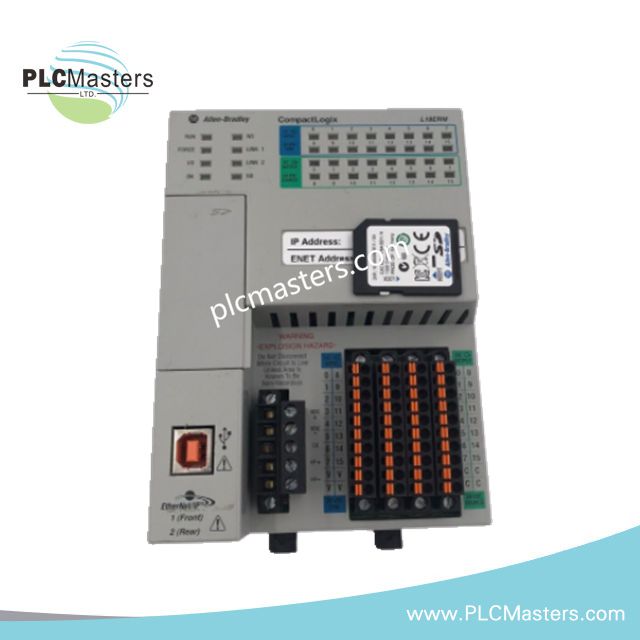

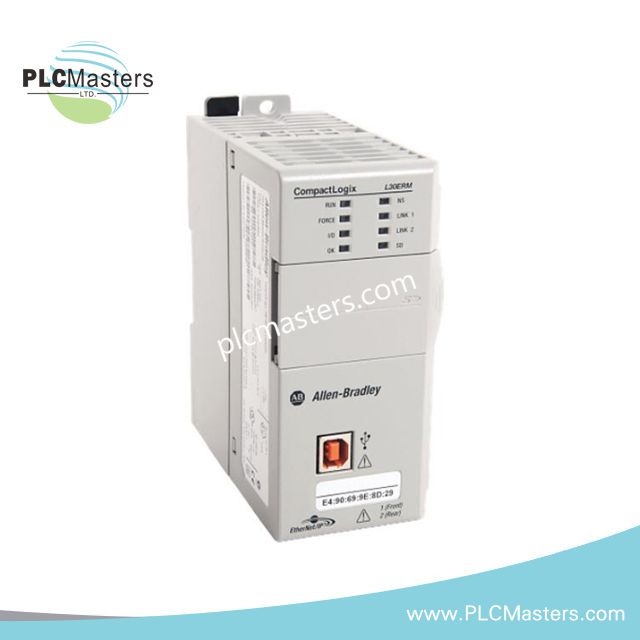

1769-L38ERM Allen-Bradley CompactLogix valdiklis
$123.00
$320.00
Aprašymas
Allen-Bradley 1769-L38ERM CompactLogix 5370 L3 valdiklis
Konfigūruotas programuojamai automatikos kontrolei ir koordinuotam judesio vykdymui EtherNet/IP pramoniniuose tinkluose, Allen-Bradley 1769-L38ERM (1769-L38ERM CompactLogix 5370 L3 valdiklis) suteikia tiesioginę fizinę ir duomenų komunikacijos kontrolę per du Ethernet prievadus, CIP Motion funkcijas ir vietinės I/O plėtros galimybę.
Techninės specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 1769-L38ERM |
| Prekės ženklas | Allen-Bradley |
| Produkto serija | CompactLogix 5370 L3 |
| Kilmė | JAV |
| Svoris | 0,71 lbs |
| Išmatavimai | CompactLogix modulinio valdiklio formos faktorius |
| Darbinė temperatūra | nuo 0 °C iki +60 °C |
| Energijos suvartojimas | Apytiksliai 5 W |
| Valdiklio tipas | Programuojamas automatikos valdiklis (PAC) |
| Vartotojo atmintis | 3 MB vartotojo atminties |
| Nepanardinama atmintis | 1 GB SD kortelė įtraukta, palaiko iki 2 GB SD kortelę |
| Komunikacijos prievadai | Du Ethernet prievadai, 1 USB prievadas |
| Ethernet komunikacija | EtherNet/IP, palaiko Device Level Ring (DLR) |
| Ethernet greitis | 10/100 Mbps |
| Maksimalus EtherNet/IP mazgų skaičius | Iki 48 mazgų |
| Vietinė I/O plėtra | Iki 30 CompactLogix 1769 I/O modulių |
| Plėtros bankai | 3 bankai |
| Integruotas judesys | CIP Motion su kinematika, iki 16 ašių |
| Užduotys / programos | 32 užduotys, iki 100 programų kiekvienai užduočiai |
EtherNet/IP ir CompactLogix valdymo architektūra
1769-L38ERM valdiklis integruoja du Ethernet komunikacijos prievadus su įmontuota jungiklio funkcija Device Level Ring (DLR) tinklo struktūroms. Valdiklis palaiko deterministinę EtherNet/IP komunikaciją paskirstytai I/O, HMI, SCADA ir judesio įrenginiams.
CompactLogix 5370 L3 architektūra palaiko I/O tankio didinimą iki 30 vietinių plėtros modulių per tris bankus. USB jungtis suteikia vietinę sąsają valdiklio programavimui, diagnostikai ir programinės įrangos priežiūrai.
Programinės įrangos ir judesio valdymo ypatybės
Valdiklis palaiko CIP Motion vykdymą su kinematikos funkcijomis koordinuotoms judesio programoms. Įmontuota procesoriaus architektūra palaiko kelias valdiklio užduotis ir programų struktūras, išlaikant CompactLogix modulinės sistemos suderinamumą.
Programinės įrangos atnaujinimai atliekami per palaikomas programavimo aplinkas ir nuimamą SD atminties valdymą. Dviguba Ethernet sąsaja palaiko Profinet / EtherNet/IP deterministinius tinklo konceptus per EtherNet/IP pagrįstą pramoninę komunikacijos infrastruktūrą.
Dažniausiai užduodami klausimai
K: Ar 1769-L38ERM palaiko vietinių I/O modulių karštą keitimą?
A: Ne. CompactLogix 1769 vietiniai I/O moduliai nėra skirti karštam įterpimui. Valdiklio ir I/O maitinimo sąlygos turi būti laikomasi pagal įrengimo ir priežiūros procedūras prieš keičiant modulį.
K: Kokios komunikacijos sąsajos integruotos valdiklyje?
A: Valdiklyje yra du Ethernet prievadai EtherNet/IP komunikacijai su DLR galimybe ir USB prievadas programavimui bei diagnostikai.
K: Kaip įgyvendinamas judesio valdymas 1769-L38ERM?
A: Valdiklis vykdo CIP Motion funkcijas su kinematikos palaikymu ir gali koordinuoti iki 16 judesio ašių CompactLogix valdymo aplinkoje.
Montavimo gairės lauke
Įrenkite valdiklį ant suderinamos DIN bėgelio arba skydelio montavimo paviršiaus pagal CompactLogix montavimo reikalavimus. Išlaikykite atstumą tarp Ethernet komunikacijos kabelių ir aukštos įtampos maitinimo laidų, kad sumažintumėte elektromagnetinius trukdžius.
Naudokite ekranuotus Ethernet kabelius, jei to reikalauja pramoninio tinklo dizainas, ir prijunkite kabelių ekranus pagal vietos įžeminimo praktiką. Patikrinkite modulių išlygiavimą, nugarinės plokštės jungtis ir maitinimo paskirstymą prieš įjungiant sistemos įtampą.
Programinės įrangos atnaujinimams naudokite patvirtintas programavimo priemones ir patikrinkite valdiklio suderinamumą prieš įkeliant programinę įrangą. Užtikrinkite, kad SD kortelės įdėjimo ir išėmimo procedūros būtų atliekamos tinkamomis maitinimo sąlygomis, kad būtų išvengta duomenų sugadinimo.
