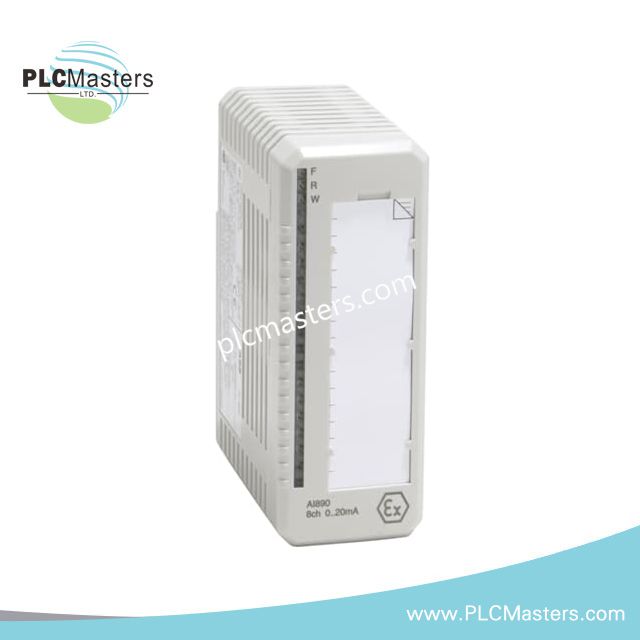

ABB AI890 3BSC690071R1 analoginių įėjimų modulis

 Apžvalga

 3BSC690071R1 yra 8 kanalų analoginių įėjimų modulis, skirtas pramoninės automatikos sistemoms. Jis palaiko 0–20 mA unipolinius signalus ir užtikrina savąją saugą pavojingose aplinkose. Inžinieriai gali pasikliauti greitu 5 ms atnaujinimo ciklu ir patikima diagnostika, skirta stebėjimui realiuoju laiku. Šis modulis sklandžiai integruojamas su S800 mechaninėmis sistemomis ir užtikrina didelį patikimumą sudėtingose valdymo taikomosiose programose. ABS, BV, DNV ir LR sertifikatai leidžia jį naudoti jūrinėse ir pramoninėse instaliacijose.

Techninės specifikacijos

• Signalo tipas: Unipolinis vienpusis, 0–20 mA

• Kanalų skaičius: 8

• Skyra: 12 bitų

• Izoliacija: Grupėmis izoliuota nuo įžeminimo

• Žemutinė / viršutinė diapazono riba: 0 / 22 mA

• Didžiausia paklaida: 0,1 %

• Temperatūrinis dreifas: Tip. 50 ppm/°C, maks. 100 ppm/°C

• Įėjimo filtras (kilimo trukmė 0–90 %): 75 ms

• Atnaujinimo ciklo trukmė: 5 ms

• Srovės ribojimas: Integruotas siųstuvo maitinimo ribojimas

• CMRR (50Hz/60Hz): >80 dB

• NMRR (50Hz/60Hz): >20 dB

• Vardinė izoliacijos įtampa: 50 V

• Dielektrinio bandymo įtampa: 500 V AC

• Galios išsklaidymas: 1,5 W

• Srovės suvartojimas +5 V Modulebus: Tip. 70 mA, maks. 150 mA

• Srovės suvartojimas +24 V išorinis: Tip. 220 mA, maks. <300 mA

Diagnostika

• Priekiniai šviesos diodai: F(ault), R(un), W(arning)

• Priežiūra: Vidinis proceso maitinimas

• Būsenos indikacija: Modulio klaida, modulio įspėjimas, kanalo klaida

Aplinka ir sertifikavimas

• CE ženklas: Taip

• Elektros sauga: EN 61010-1, EN 61010-2-201

• Pavojinga vieta: ATEX/IECEx 2 zona, cFMus C1 Div 2, sąsaja su 0 zona

• Jūrinis sertifikavimas: ABS, BV, DNV, LR

• Darbinė temperatūra: nuo 0 iki +55 °C (nuo +32 iki +131 °F)

• Laikymo temperatūra: nuo -40 iki +70 °C (nuo -40 iki +158 °F)

• Taršos laipsnis: 2 (IEC 60664-1)

• Apsauga nuo korozijos: ISA-S71.04: G3

• Drėgmė: nuo 5 iki 95 %, be kondensacijos

• Didžiausia aplinkos temperatūra: 55 °C montuojant vertikaliai, 40 °C kompaktiškam MTU

• Apsaugos klasė: IP20 (IEC 60529)

• Mechaninės eksploatavimo sąlygos: IEC/EN 61131-2

• EMS: EN 61000-6-4, EN 61000-6-2

• Apsaugos nuo viršįtampio kategorija: IEC/EN 60664-1, EN 50178

• Įrangos klasė: I klasė (IEC 61140, apsaugota įžeminimu)

• Atitiktis RoHS: DIRECTIVE/2011/65/EU

• Atitiktis WEEE: DIRECTIVE/2012/19/EU

Suderinamumas

• Naudojamas su MTU: TU890, TU891

• Raktavimo kodas: AC

Matmenys

• Plotis: 45 mm (1.77”)

• Gylis: 102 mm (4.01”), 111 mm (4.37”) su jungtimi

• Aukštis: 119 mm (4.7”)

• Svoris: 0,2 kg (0.44 lbs.)
