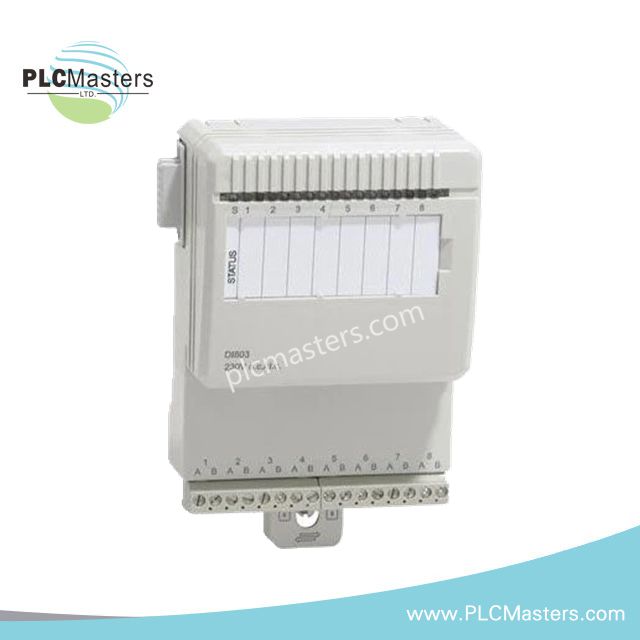

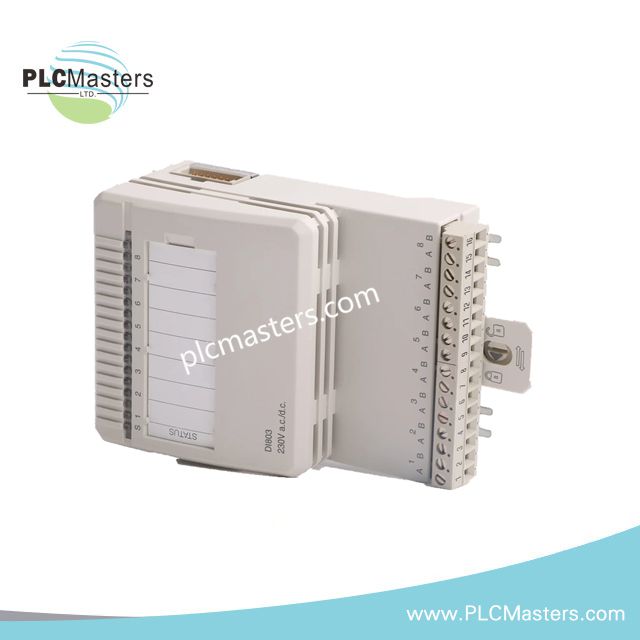

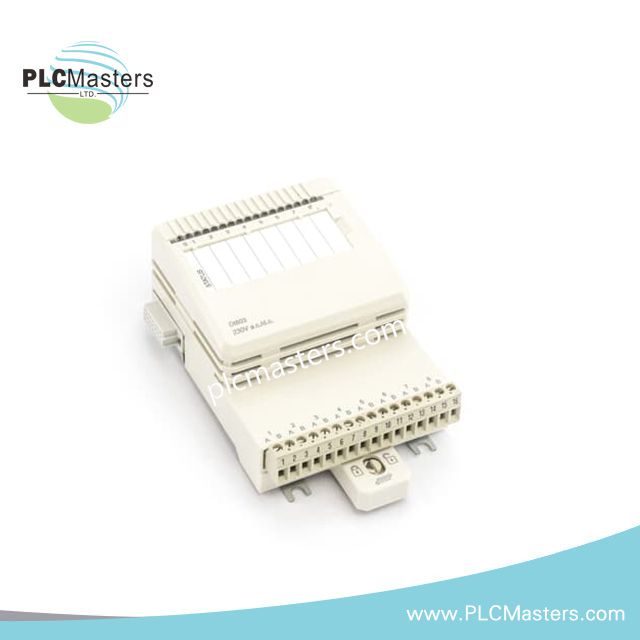

ABB DI803 3BSE022362R1 skaitmeninių įėjimų modulis

Bendroji informacija

• Gaminio numeris: DI803 3BSE022362R1

• Tipas: skaitmeninis įėjimas

• Signalo specifikacija: 230 V AC, 220 V DC

• Kanalų skaičius: 8

• Signalo tipas: srovės skandinimas

• HART: Ne

• SOE: Ne

• Redundancija: Ne

• Aukštas vientisumo lygis: Ne

• Įgimta sauga: Ne

• Mechanika: S800L

Išsamūs duomenys

• Įėjimo įtampos diapazonas „0“: 0…50 V AC, 0…40 V DC

• Įėjimo įtampos diapazonas „1“: 164…264 V AC, 175…275 V DC

• Įėjimo srovė:

• 7,6 mA esant 230 V AC

• 1,6 mA esant 220 V DC

• Įėjimo varža:

• 30 kΩ (AC)

• 134 kΩ (DC)

• Izoliacija: individualiai izoliuoti kanalai

• Filtravimo laikai (skaitmeniniai, pasirenkami): 2, 4, 8, 16 ms

• Įėjimo dažnio diapazonas: 47…63 Hz

• Analoginio filtro įjungimo / išjungimo delsa: 5 / 28 ms

• Maks. lauko kabelio ilgis:

• 200 m (AC, 100 pF/m)

• 600 m (DC)

• Vardinė izoliacijos įtampa: 250 V

• Dielektrinio bandymo įtampa: 2000 V AC

• Galios nuostoliai: tip. 2,8 W

• Srovės suvartojimas +5 V Modulebus: 50 mA

• Srovės suvartojimas +24 V Modulebus: 0

• Srovės suvartojimas +24 V išorinis: 0

Laidai ir montavimas

• Palaikomas laidininko skerspjūvis:

• Viengyslis: 0,05–2,5 mm² (30–12 AWG)

• Daugiagyslis: 0,05–1,5 mm² (30–12 AWG)

• Rekomenduojamas sukimo momentas: 0,5–0,6 Nm

• Nuizoliavimo ilgis: 6–7,5 mm (0,24–0,30 col.)

Diagnostika

• Priekinio skydelio šviesos diodai:

• S (būsena: veikia arba gedimas)

• 1–8 kanalai („0“ arba „1“)

• Stebėjimas: proceso įtampos stebėjimas 8 kanale

• Stebėjimo būsenos indikacija: modulio klaida, modulio įspėjimas, kanalo klaida

Aplinka ir sertifikavimas

• CE ženklas: Taip

• Elektros sauga: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Jūrinis sertifikavimas: ABS, BV, DNV, LR

• Darbinė temperatūra: 0…+55 °C (+32…+131 °F)

• Patvirtintas darbinis diapazonas: +5…+55 °C

• Laikymo temperatūra: -40…+70 °C (-40…+158 °F)

• Taršos laipsnis: 2 (IEC 60664-1)

• Apsauga nuo korozijos: ISA-S71.04: G3

• Santykinė drėgmė: 5–95 %, be kondensacijos

• Maks. aplinkos temperatūra: 55 °C (131 °F), montuojant vertikaliai – 40 °C (104 °F)

• Apsaugos klasė: IP20 (IEC 60529)

• Mechaninės eksploatavimo sąlygos: IEC/EN 61131-2

• EMC: EN 61000-6-4, EN 61000-6-2

• Viršįtampio kategorija: I klasė (IEC 61140, apsaugota įžeminimu)

• Įrangos klasė: I klasė (IEC 61140, apsaugota įžeminimu)

Matmenys

• Plotis: 86,1 mm (3,4 col.)

• Gylis: 58,5 mm (2,3 col.)

• Aukštis: 110 mm (4,33 col.)

• Svoris: 0,24 kg (0,53 sv.)
