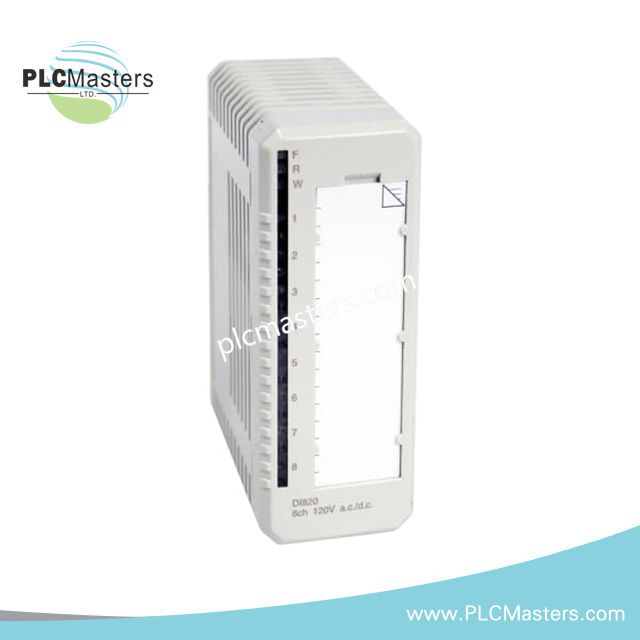

ABB DI820 3BSE008512R1 skaitmeninių įėjimų modulis

Apžvalga

ABB DI820 3BSE008512R1 yra 8 kanalų skaitmeninių įėjimų modulis. Jis palaiko 120 V kintamosios srovės / 110 V nuolatinės srovės signalus su srovės skandinimo konfigūracija. Modulis tinka S800 sistemai, užtikrina patikimą kanalų izoliaciją ir diagnostiką. Jis tinka pramoninės automatikos taikmenoms, kuriose reikia tiksliai apdoroti skaitmeninius įėjimus.

Techninės specifikacijos

• Prekės numeris: 3BSE008512R1

• Tipas: Skaitmeninis įėjimas

• Kanalų skaičius: 8

• Signalo specifikacija: 120 V kintamosios srovės / 110 V nuolatinės srovės

• Signalo tipas: Srovės skandinimas

• HART palaikymas: Ne

• SOE palaikymas: Ne

• Redundancija: Ne

• Didelis vientisumas: Ne

• Esminė sauga: Ne

• Mechanika: S800

Elektrinės charakteristikos

• Įėjimo įtampos diapazonas „0“: 0–30 V kintamosios srovės, 0–20 V nuolatinės srovės

• Įėjimo įtampos diapazonas „1“: 77–130 V kintamosios srovės, 75–145 V nuolatinės srovės

• Įėjimo varža: 12 kΩ (kintamoji srovė) / 39 kΩ (nuolatinė srovė)

• Atskirai izoliuoti kanalai

• Filtro laikai (skaitmeniniai, pasirenkami): 2, 4, 8, 16 ms

• Analoginio filtro įjungimo / išjungimo delsa: 5 / 18 ms

• Įėjimo dažnio diapazonas: 47–63 Hz

• Didžiausias lauko kabelio ilgis: 200 m kintamajai srovei, 600 m nuolatinei srovei

• Nominalioji izoliacijos įtampa: 250 V

• Dielektrinio bandymo įtampa: 2000 V kintamosios srovės

• Galios nuostoliai: įprastai 2,8 W

• „Modulebus“ srovės sąnaudos +5 V: 50 mA

Diagnostika

• Priekiniai šviesos diodai: F(ault) – gedimas, R(un) – veikimas, W(arning) – įspėjimas, 1–16 kanalų būsena

• Stebėjimas: proceso įtampa; 1 ir 8 kanalai kiekvienoje grupėje

• Būsenos indikacijos: modulio klaida, modulio įspėjimas, kanalo klaida

Aplinka ir sertifikavimas

• CE ženklas: Taip

• Elektros sauga: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Jūrinis sertifikavimas: ABS, BV, DNV, LR

• Darbinė temperatūra: nuo 0 iki 55 °C (pagal patvirtinimus: nuo +5 iki 55 °C)

• Laikymo temperatūra: nuo –40 iki 70 °C

• Taršos laipsnis: 2 (IEC 60664-1)

• Apsauga nuo korozijos: ISA-S71.04 G3

• Santykinis oro drėgnis: 5–95 %, be kondensato

• Apsaugos klasė: IP20 (IEC 60529)

• EMS: EN 61000-6-4 ir EN 61000-6-2

• Įrangos klasė: I klasė (IEC 61140)

• Atitinka RoHS ir WEEE reikalavimus

Suderinamumas ir matmenys

• Suderinami MTU: TU811, TU813, TU831, TU839, TU851

• Kodavimo kodas: AB

• Plotis: 45 mm (1,77 col.)

• Gylis: 102 mm (4,01 col.), 111 mm (4,37 col.) su jungtimi

• Aukštis: 119 mm (4,7 col.)

• Svoris: 0,18 kg (0,4 svaro)
