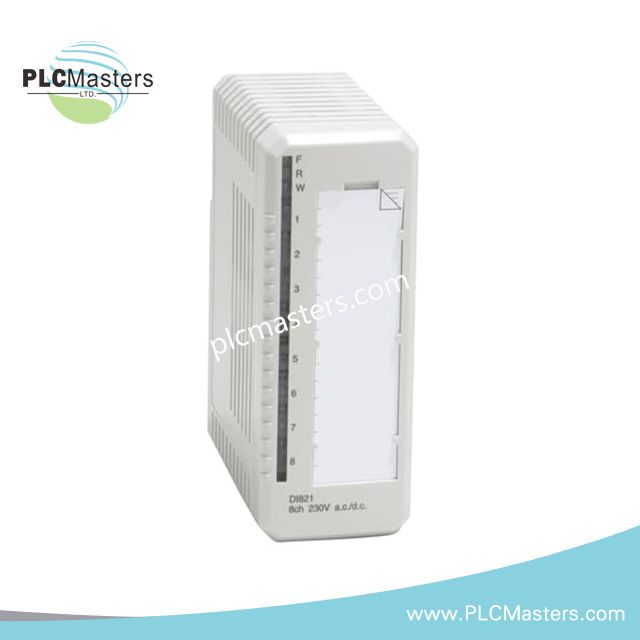

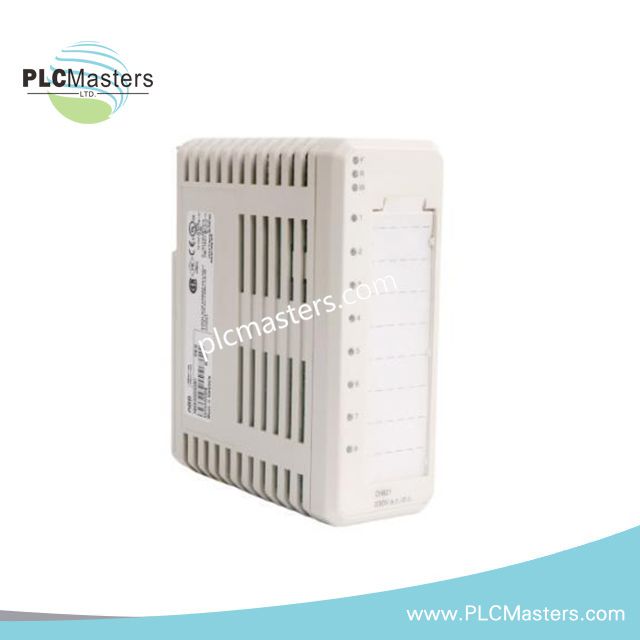

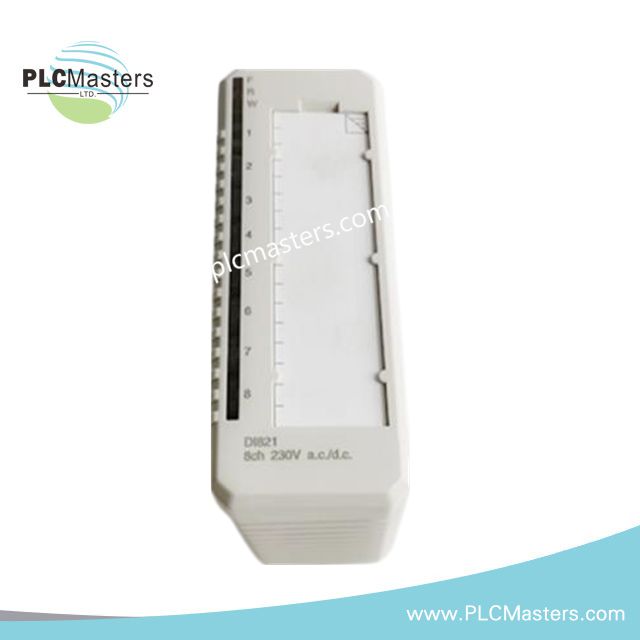

ABB DI821 3BSE008550R1 skaitmeninių įėjimų modulis

Apžvalga

ABB DI821 3BSE008550R1 yra 8 kanalų skaitmeninių įėjimų modulis, skirtas S800 I/O sistemai. Jis palaiko 230 V a.c. ir 220 V d.c. signalus, o kiekvienas įėjimas yra individualiai izoliuotas. Šis modulis idealiai tinka didelio patikimumo pramoninėms sistemoms.

Bendroji informacija

• Gaminio numeris: 3BSE008550R1

• Tipas: skaitmeninis įėjimas

• Signalo specifikacija: 230 V a.c., 220 V d.c.

• Kanalų skaičius: 8

• Signalo tipas: srovės nuleidimas

• HART: Ne

• SOE: Ne

• Redundancija: Ne

• Didelis vientisumas: Ne

• Vandeninis saugumas: Ne

• Mechaninė sistema: S800

Elektrinės specifikacijos

• Įėjimo įtampos diapazonas „0“: 0–50 V a.c., 0–40 V d.c.

• Įėjimo įtampos diapazonas „1“: 164–264 V a.c., 175–275 V d.c.

• Įėjimo varža: 21 kΩ (a.c.) / 134 kΩ (d.c.)

• Izoliacija: individualiai izoliuoti kanalai

• Filtravimo trukmės (skaitmeninės, pasirenkamos): 2, 4, 8, 16 ms

• Įėjimo dažnio diapazonas: 47–63 Hz

• Analoginio filtro įjungimo / išjungimo delsa: 5 / 28 ms

• Srovės ribojimas: MTU gali riboti jutiklio maitinimą

• Didžiausias lauko kabelio ilgis: 200 m (a.c.), 600 m (d.c.)

• Nominalioji izoliacijos įtampa: 250 V

• Dielektrinio bandymo įtampa: 2000 V a.c.

• Galios išsklaidymas: tip. 2,8 W

• Srovės suvartojimas:

• +5 V Modulebus: 50 mA

• +24 V Modulebus: 0

• +24 V išorinis: 0

Diagnostika

• Priekiniai šviesos diodai: F (gedimas), R (veikimas), W (įspėjimas), 1–8 kanalų būsena

• Stebėjimas: proceso įtampa, 1 ir 8 kanalas kiekvienoje grupėje

• Būsenos indikacija: modulio klaida, modulio įspėjimas, kanalo klaida

Aplinka ir sertifikavimas

• CE ženklas: Taip

• Elektros sauga: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Jūrinis sertifikavimas: ABS, BV, DNV, LR

• Darbinė temperatūra: 0–55 °C (patvirtinimai: +5–55 °C)

• Laikymo temperatūra: -40–70 °C

• Taršos laipsnis: 2 (IEC 60664-1)

• Apsauga nuo korozijos: ISA-S71.04: G3

• Santykinė drėgmė: 5–95 %, be kondensacijos

• Didžiausia aplinkos temperatūra: 55 °C (montuojant vertikaliai), 40 °C (kompaktiškas MTU)

• Apsaugos klasė: IP20 (IEC 60529)

• Mechaninės eksploatavimo sąlygos: IEC/EN 61131-2

• EMS: EN 61000-6-4 ir EN 61000-6-2

• Viršįtampio kategorijos: IEC/EN 60664-1, EN 50178

• Įrangos klasė: I klasė (įžeminta, IEC 61140)

Suderinamumas

• Naudojimas su MTU: TU811, TU813, TU831, TU839, TU851

• Rakto kodas: AC

Matmenys ir svoris

• Plotis: 45 mm (1.77”)

• Gylis: 102 mm (4.01”), 111 mm (4.37” su jungtimi)

• Aukštis: 119 mm (4.7”)

• Svoris: 0,18 kg (0.4 lbs)
