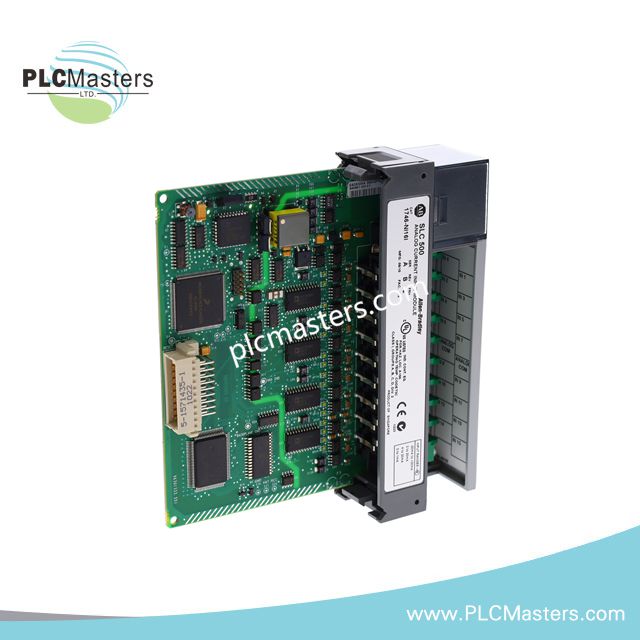

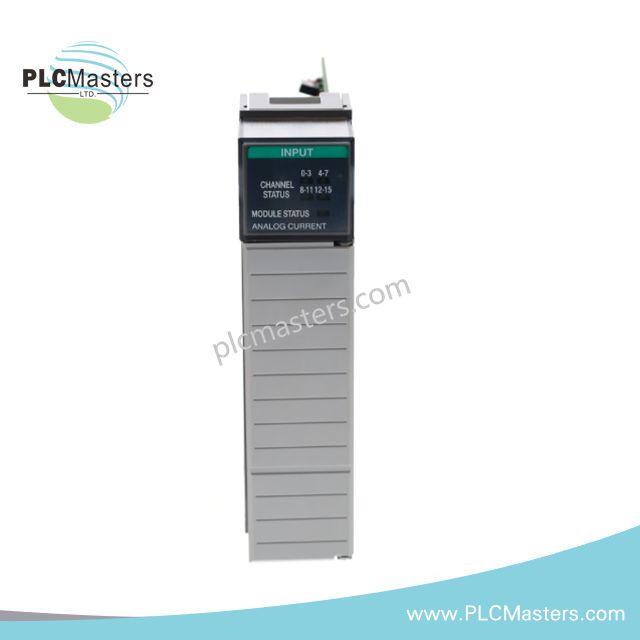

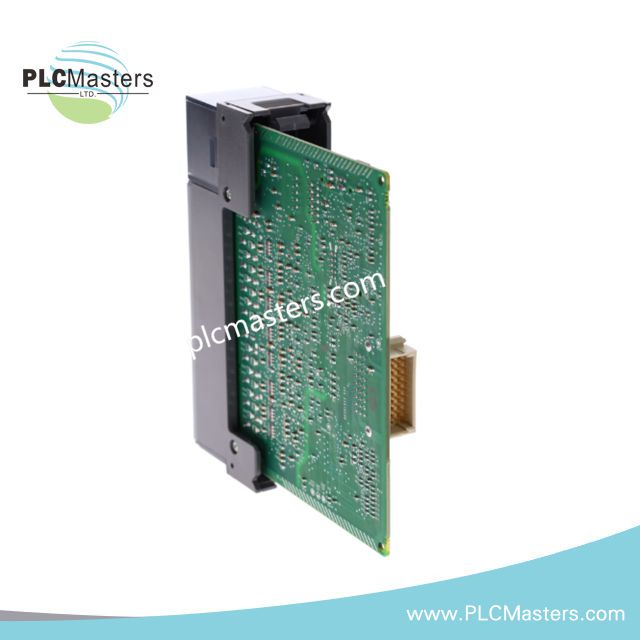

Allen-Bradley 1746-NI16I/A analoginio įėjimo modulis

Allen-Bradley 1746-NI16I/A, taip pat kataloguojamas kaip 1746-NI16I/A analoginio įėjimo modulis, yra pagrindinis 1746-NI16I/A srovės įėjimo modulis, naudojamas 0–20 mA ir 4–20 mA signalų įsigijimui SLC 500 pagrindinės plokštės skenavimo pagrindu veikiančiose I/O architektūrose. Modulis skaitmenina 16 kanalų srovės kilpos signalus naudodamas sigma-delta konversiją su programuojamu filtru į 16 bitų raiškos procesinius duomenis.

Galūnių paaiškinimas ir modelių matrica

1746-NI16I/A neturi galūnių segmentavimo. Šis pavadinimas reiškia fiksuotą 16 kanalų srovės įėjimo konfigūraciją SLC 500 NI16 analoginių įėjimų šeimoje.

Techninės specifikacijos

SLC 500 pagrindinės plokštės srovės signalo įsigijimo architektūra

1746-NI16I/A atlieka multiplexuotą srovės kilpos mėginių ėmimą per 16 įėjimo kanalų, naudodamas sigma-delta konversijos etapus su programuojamu skaitmeniniu filtru. Kiekvienas kanalas laiko dalimis įtraukiamas į vidinį įsigijimo vamzdyną, kur filtravimo parametrai nustato efektyvų pralaidumą nuo 6 Hz iki 250 Hz, tiesiogiai įtakojant atsako į žingsnį elgseną.

Konvertuotos reikšmės perduodamos į SLC 500 įėjimo vaizdų lenteles per deterministinius pagrindinės plokštės skenavimo ciklus. Modulis palaiko atskyrimą tarp įsigijimo ir apdorojimo sričių, leidžiant stabiliai atvaizduoti žemo lygio srovės signalus kintančiomis elektros triukšmo sąlygomis. Kanalų grupavimas viduje suskirstytas į 4 kanalų blokus su bendrais būsenos indikatoriais diagnostikos matomumui.

Dažniausiai užduodami klausimai (DUK)

K: Ar 1746-NI16I/A galima keisti karštai įjungtame SLC 500 stovo modulyje?
A: Ne. Modulio įdėjimas ir išėmimas reikalauja išjungti stovo maitinimą dėl pagrindinės plokštės elektros sujungimo konstrukcijos.

K: Kaip filtravimas veikia modulio atsako laiką?
A: Atsako laikas svyruoja nuo 9 ms iki 630 ms, priklausomai nuo pasirinkto skaitmeninio žemo pralaidumo filtro pločio (6–250 Hz), tiesiogiai įtakojant signalo atnaujinimo delsą.

K: Koks yra šio modulio pagrindinės plokštės maitinimo apkrovimas?
A: Modulis suvartoja 125 mA prie 5 V DC ir 75 mA prie 24 V DC, tai turi būti įtrauktas į SLC 500 stovo maitinimo skaičiavimus.

Montavimo lauke gairės

Įdiekite modulį suderinamame SLC 500 korpuso lizde su patikrinta pagrindinės plokštės talpa. Naudokite ekranuotą susuktų porų kabelį, pvz., Belden 8761, visiems srovės kilpos įėjimams. Išlaikykite atskyrimą tarp analoginio signalo laidų ir aukštos įtampos laidininkų, kad sumažintumėte elektromagnetinį sujungimą. Kabelių ekranus prijunkite prie žemės viename taške tik skydelio pusėje. Užtikrinkite gnybtų bloko tvirtumą prieš įjungiant sistemą. Patikrinkite kilpos atitiktį nurodytiems srovės diapazonams (0–20 mA, 4–20 mA, ±20 mA), kad būtų išvengta sigma-delta konversijos etapo prisotinimo.
