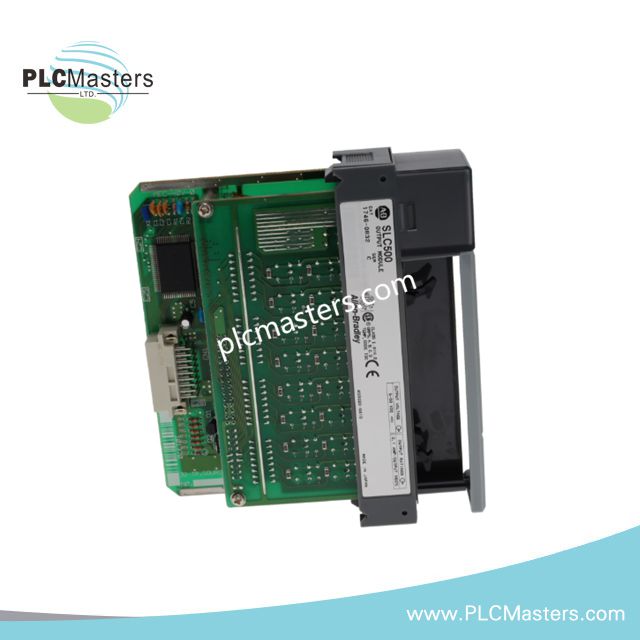

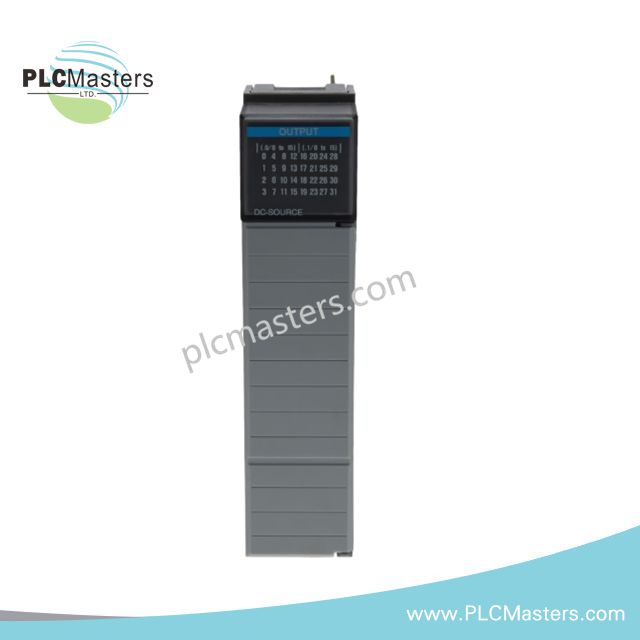

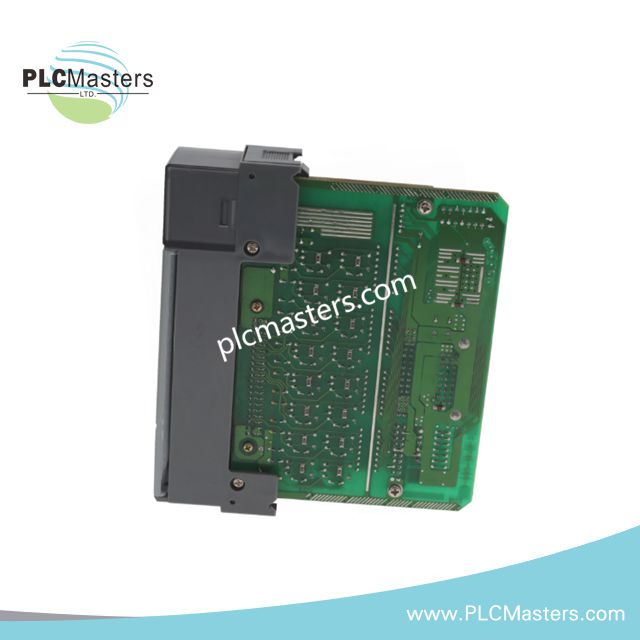

Allen-Bradley 1746-OB32 SLC 500 skaitmeninis nuolatinės srovės išėjimo modulis

Allen-Bradley 1746-OB32, taip pat kataloguotas kaip 1746-OB32 SLC 500 skaitmeninis nuolatinės srovės išėjimo modulis, yra pagrindinis SLC 500 32 taškų nuolatinės srovės šaltinio išėjimo modulis, naudojamas aukštos tankio diskrečių apkrovų perjungimui SLC 500 nugarėlės valdomose stelažų sistemose. Suprojektuotas 24 VDC tranzistorinio išėjimo valdymui SLC 500 architektūrose, Allen-Bradley 1746-OB32 tiesiogiai elektros būdu perjungia 32 lauko kanalus per dvi izoliuotas išėjimo grupes, valdomas per 5 VDC nugarėlės logiką.

Galūnių paaiškinimas ir modelių matrica

Dokumentacijoje nėra apibrėžta galūnių segmentacija. 1746-OB32 laikomas fiksuotos konfigūracijos moduliu SLC 500 skaitmeninių išėjimų šeimoje.

Techninės specifikacijos

SLC 500 nugarėlės magistralės ir aukštos tankio išėjimų skalavimo elgsena

1746-OB32 jungiasi prie SLC 500 nugarėlės per 5 VDC logikos lygio ryšį, vartodamas 190 mA vidinei optoizoliacijai ir tranzistorių vartų valdymui. Išėjimų architektūra padalinta į dvi 16 taškų bendras grupes, leidžiančias struktūrizuotus srovės grįžtamuosius kelius ir segmentuotą lauko laidų paskirstymą.

Kanalų aktyvavimas sinchronizuojamas su PLC skenavimo ciklais, kur įjungimo/išjungimo perėjimai atliekami per puslaidininkinius jungiklius su deterministiniu delsos laiku, apibrėžtu vidiniu sklidimu ir apkrovos priklausomu atsaku. Aukštos tankio išėjimų skalavimas ribojamas modulio korpuso šilumos išsklaidymo ir bendros kanalų apkrovos nuolatinės veiklos metu.

Tranzistorinė šaltinio topologija eliminuoja mechaninio nusidėvėjimo mechanizmus, tačiau įveda apibrėžtus nuotėkio ir įtampos kritimo parametrus išjungimo ir laidumo fazėse.

Dažniausiai užduodami klausimai (DUK)

K: Ar 1746-OB32 galima keisti karštai, kai SLC 500 stelažas yra įjungtas?
A: Karštas keitimas nenumatytas. Modulio įdėjimas ar išėmimas turi būti atliekamas išjungus sistemą, kad būtų išvengta nugarėlės trikdžių.

K: Kaip nugarėlės srovė paskirstoma modulyje?
A: Modulis nuolat vartoja 190 mA @ 5 VDC iš nugarėlės nepriklausomai nuo išėjimų perjungimo veiklos.

K: Kas riboja vienu metu apkraunamų kanalų skaičių 32 išėjimuose?
A: Ribojimas apibrėžiamas pagal vieno taško srovės reitingą, bendrą modulio srovės talpą ir šilumos išsklaidymo apribojimus abiejose išėjimų grupėse.

Lauko montavimo gairės

Įdiekite modulį į suderinamą SLC 500 stelažo lizdą užtikrindami pilną nugarėlės jungties įsijungimą. Išėjimų laidai turi būti prijungti prie dviejų 16 taškų bendrų grupių su tinkamu atskyrimu, kad būtų išlaikyta grįžtamojo kelio vientisumas.

Laikykite atskyrimą tarp nuolatinės srovės išėjimų laidų ir aukštos įtampos laidininkų, kad sumažintumėte elektromagnetinį sąveikavimą tankiai išdėstytuose kanaluose. Naudokite tinkamo skersmens laidininkus, atitinkančius vieno kanalo srovės ribas nuolatinės veiklos metu.

Prieš įjungiant patikrinkite apkrovos suderinamumą 5–50 VDC veikimo diapazone. Indukcinėms apkrovoms reikalingi išoriniai slopinimo komponentai, kad būtų sumažinti perjungimo pereinamieji reiškiniai tranzistoriui išjungiant.
