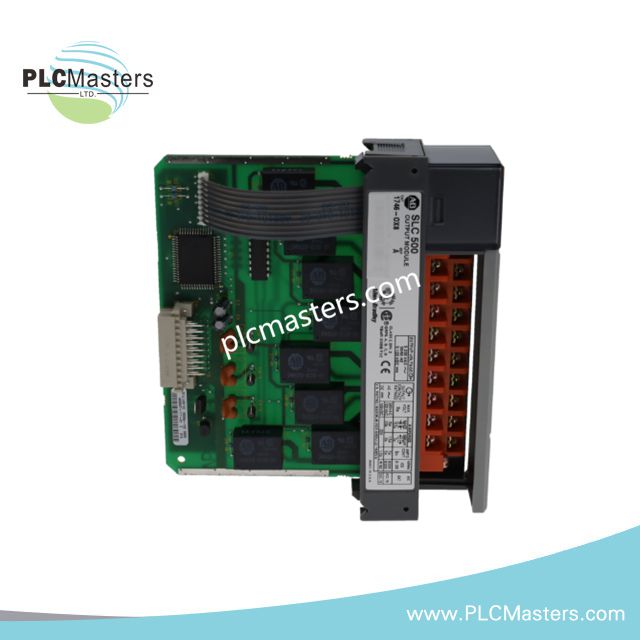

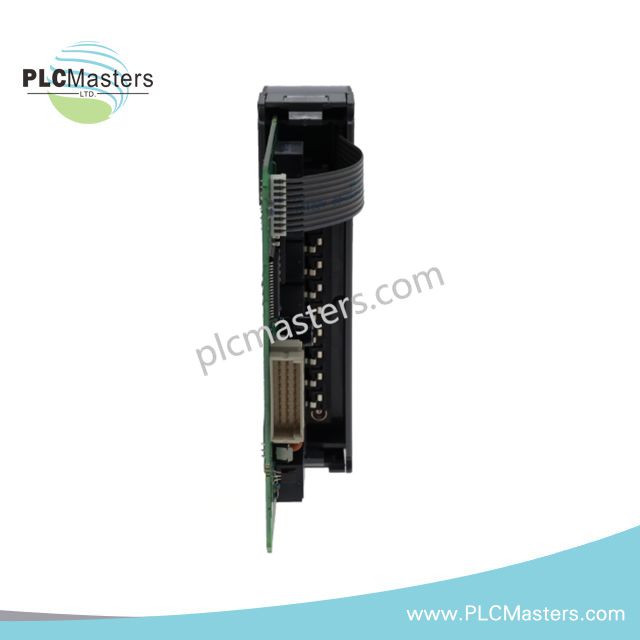

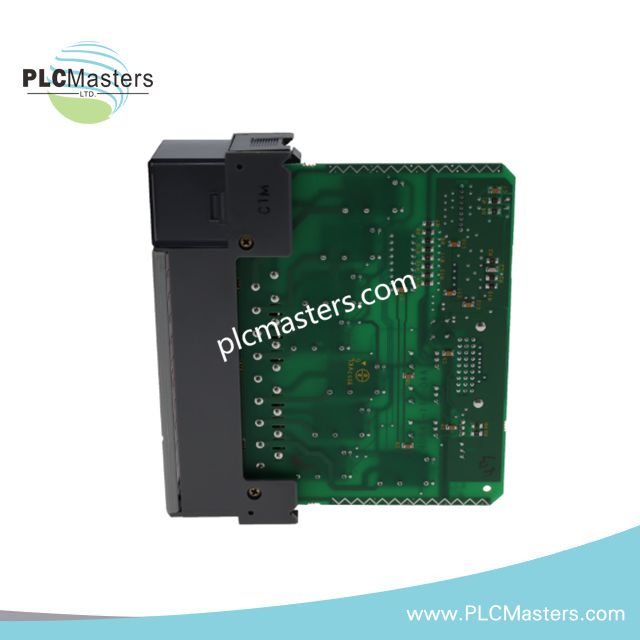

Allen-Bradley 1746-OX8 relinio išėjimo modulis

Konfigūruotas diskrečiam apkrovos perjungimui SLC 500 pagrindinės plokštės architektūrose, Allen-Bradley 1746-OX8, taip pat kataloguotas kaip 1746-OX8 išėjimo modulis, užtikrina tiesioginį elektromechaninį valdymo signalų vykdymą per izoliuotus relinio kontakto kanalus aštuonių kanalų išėjimo matricoje.

Techninės specifikacijos

Pagrindinės plokštės sąsaja ir izoliuotas relinio perjungimas (SLC 500 architektūra)

1746-OX8 modulis vykdo išėjimo būsenos perėjimus per SLC 500 pagrindinės plokštės skenavimo ciklus, kur logikos lygio komandos verčiamos į relinio ritės įjungimo įvykius. Kiekvienas išėjimo kanalas yra atskirai izoliuotas, užkertant kelią elektriniam sujungimui tarp lauko grandinių.

Relinio kontaktai suteikia galvaninį atskyrimą perjungimo keliams AC ir DC apkrovoms. Mechaninė perjungimo struktūra sukelia fiksuotą veikimo uždelsimą, maksimalus 10 ms atsakas tiek įjungimo, tiek išjungimo perėjimams.

Šilumos išsklaidymas paskirstytas per relinio grupes, o kiekvieno taško šilumos generavimas prisideda prie bendros modulio šiluminės apkrovos. Gnybtų blokas naudoja nuimamus varžtinius gnybtus diskrečiam lauko laidų atskyrimui.

Pavojingų vietų išėjimo izoliacijos elgsena

Modulis palaiko veikimą 1 klasės, 2 skyriaus klasifikuotose aplinkose per įgimtą relinio kontakto izoliaciją ir fizinį įkrautų grandinių atskyrimą. Išėjimo kanalai lieka elektriškai nepriklausomi, sumažinant kryžminio laidumo kelius mišrių AC/DC perjungimo sąlygose.

Relinio kontakto architektūra užtikrina mechaninę atidarymo būseną, kai ritės įjungimas pašalinamas, garantuodama deterministinį išėjimo išjungimą praradus valdymą. Pagrindinės plokštės logika lieka elektriškai atskirta nuo lauko įtampos sričių per vidinius izoliacijos barjerus.

Dažniausiai užduodami klausimai (DUK)

K: Koks yra 1746-OX8 relinio išėjimų perjungimo uždelsimas?
A: Maksimalus signalo uždelsimas yra 10 ms tiek įjungimo, tiek išjungimo perėjimams, nustatytas mechaninio relinio veikimo laiku.

K: Ar išėjimai yra elektriškai izoliuoti tarp kanalų?
A: Taip, kiekvienas išėjimas yra atskirai izoliuotas naudojant relinio kontakto atskyrimą, užkertant kelią tiesioginiam elektriniam sujungimui tarp kanalų.

K: Ar modulis gali vienu metu valdyti tiek AC, tiek DC apkrovas?
A: Taip, relinio kontakto struktūra palaiko mišrų AC ir DC perjungimą pagal nurodytas įtampos ir srovės ribas kiekvienam kanalui.

Lauko montavimo gairės

Modulis turi būti įstatytas į išjungtą SLC 500 rėmą, kad būtų išvengta pagrindinės plokštės tranzientinių būsenų montavimo metu. Varžtinių gnybtų jungtys turi būti priveržtos, kad būtų užtikrintas stabilus kontaktinis pasipriešinimas vibracijos sąlygomis.

Lauko laidai turėtų būti atskirti pagal įtampos klasę (AC ir DC), kad būtų išvengta netyčinio sujungimo relinio kontakto išėjimuose. Ekranuotų kabelių žemės laidai turi būti prijungti prie vieno žemės taško valdymo spintoje.

Relinio apkrovos grandinės turi likti nurodytose srovės ribose, kad būtų išvengta kontaktų erozijos ir šiluminio kaupimosi gnybtų jungtyse.
