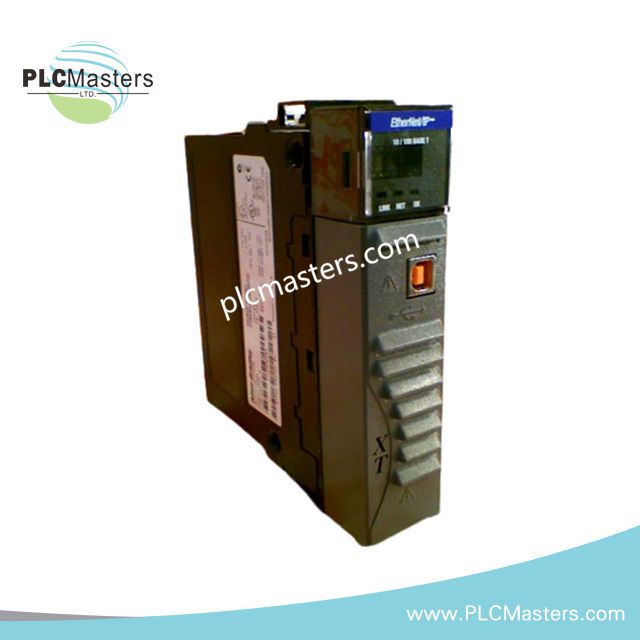

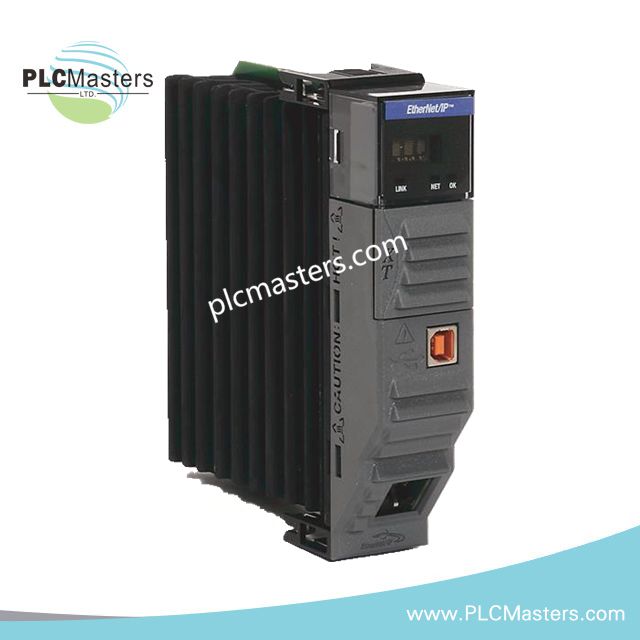

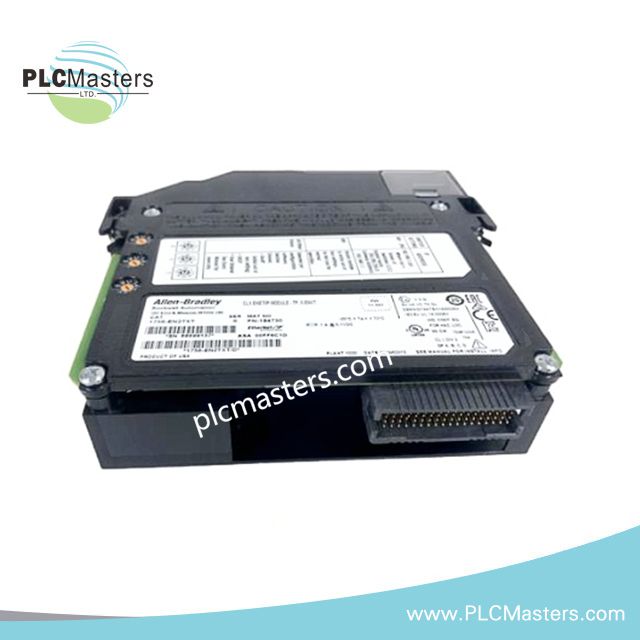

Allen-Bradley 1756-EN2TXT ControlLogix komunikacijos modulis

Allen-Bradley 1756-EN2TXT, taip pat kataloguotas kaip 1756-EN2TXT aukštos kokybės tiltas su įmontuotu jungikliu, veikia kaip specializuota Ethernet komunikacijos sąsaja Logix valdiklio duomenų mainams ControlLogix šasi tinkluose.
Konfigūruotas didelio tankio CIP maršrutizavimui ControlLogix sistemose, Allen-Bradley 1756-EN2TXT (1756-EN2TXT komunikacijos modulis) užtikrina tiesioginį backplane–EtherNet/IP paketų tiltelį su dviem prievadais ir deterministiniu jungčių valdymu.

Techninės specifikacijos

ControlLogix backplane komunikacija ir EtherNet/IP jungiklio veikimas

Modulis integruojasi į ControlLogix backplane arbitracinę magistralę, vykdydamas CIP maršrutizavimą tarp Logix užduočių ir Ethernet galinių taškų.
Įmontuota jungiklio logika leidžia vidinį kadrų persiuntimą tarp dviejų RJ45 prievadų, sumažinant išorinės jungiklio priklausomybę linijinėse ir žvaigždės topologijose.

Logix jungčių valdymas yra suskirstytas į suplanuotą ir nesuplanuotą srautą, su 256 Logix klasės jungtimis, priskirtomis valdiklio užduočių vykdymo gijų grupei.
TCP/IP steko paskirstymas palaiko 128 vienalaikes sesijas diagnostikai, HMI srautui ir konfigūracijos paslaugoms.

Programinės įrangos suderinamumas turi atitikti ControlLogix šasi versiją, kad būtų užtikrintos stabilios jungčių lentelės ir išvengta CIP sesijų pernagrinėjimo valdiklio skenavimo metu.

Dažniausiai užduodami klausimai (DUK)

K: Ar 1756-EN2TXT palaiko karštą įstatymą į įjungtą ControlLogix šasi?
A: Taip. Modulis palaiko karštą keitimą. Backplane nuskaitymas atliekamas po lizdo inicializavimo ir modulio identifikacijos patvirtinimo.

K: Kaip paskirstoma backplane galia didelio Ethernet srauto metu?
A: Modulis palaiko pastovų 1 A srovės trauką prie 5,1 VDC. Ethernet apkrova nekeičia backplane srovės suvartojimo.

K: Kokie yra TCP/IP ir Logix jungčių vienalaikio naudojimo apribojimai?
A: Modulis palaiko iki 256 Logix jungčių ir 128 TCP/IP sesijų. Paskirstymas vykdomas nepriklausomai pagal protokolo steką.

Montavimo lauke gairės

Įstatykite modulį į bet kurį laisvą ControlLogix šasi lizdą, užtikrindami tinkamą backplane suderinimą. Patikrinkite, kad jungtis būtų pilnai įstatyta, kad būtų išvengta CIP komunikacijos trikdžių.

Naudokite ekranuotą Cat 5 Ethernet kabelį abiem RJ45 prievadams. Užtikrinkite nuoseklų ekrano užbaigimą prie spintos įėjimo, kad sumažintumėte EMI trukdžius greito 10/100 Mbps ryšio linijose.

Venkite Ethernet kabelių vedimo lygiagrečiai su didelės srovės variklio ar pavaros laidais. Išlaikykite atstumą, kad būtų išvengta triukšmo indukcijos diferencialinėse porose.

Prieš paleidžiant patikrinkite programinės įrangos suderinamumą tarp valdiklio, šasi ir komunikacijos modulio. Nesuderinamos versijos gali sukelti jungčių atstatymo ciklus veikimo metu.
