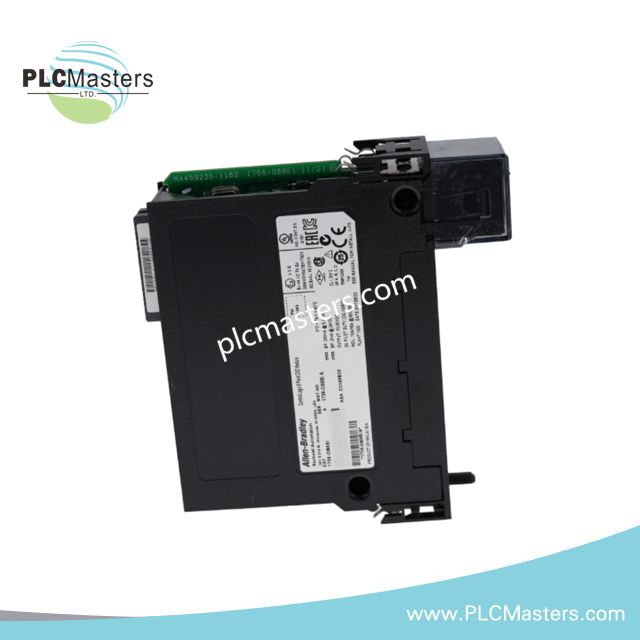

Allen-Bradley 1756-OB8EI ControlLogix skaitmeninis nuolatinės srovės išėjimo modulis su šaltiniu
$123.00
$320.00
Aprašymas
Allen-Bradley 1756-OB8EI ControlLogix skaitmeninis DC šaltinio išėjimo modulis
Suprojektuotas individualiai izoliuotam DC išėjimo perjungimui ControlLogix platformose, Allen-Bradley 1756-OB8EI (1756-OB8EI skaitmeninis DC šaltinio išėjimo modulis) užtikrina tiesioginį fizinį/elektrinį vykdymą. Modulis turi aštuonis elektroniniu būdu apsaugotus šaltinio išėjimo kanalus, veikia 10-30 VDC įtampa, kiekvienas kanalas izoliuotas atskirai ir palaiko ControlLogix nugaros plokštės komunikaciją.
Techninės specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 1756-OB8EI |
| Prekės ženklas | Allen-Bradley |
| Kilmė | JAV |
| Svoris | 0,50 svaro |
| Galios suvartojimas | maks. 4,7 W esant 60 °C |
| Modulio tipas | Skaitmeninis DC šaltinio išėjimo modulis |
| Produktų linija | ControlLogix |
| Išėjimų skaičius | 8 taškai |
| Išėjimo tipas | DC šaltinis |
| Išėjimo konfigūracija | Individualiai izoliuoti, elektroniniu būdu apsaugoti kanalai |
| Išėjimo įtampa | 24 VDC nominali |
| Darbinė įtampos sritis | 10-30 VDC |
| Maksimalus išėjimo srovės stipris vienam taškui | 2 A esant 60 °C |
| Maksimalus išėjimo srovės stipris moduliui | 10 A esant 60 °C; 16 A esant 55 °C |
| Nugaros plokštės srovė esant 5,1 VDC | 250 mA |
| Nugaros plokštės srovė esant 24 VDC | 2 mA |
| Išėjimo signalo uždelsimas nuo IŠJUNGTAS iki ĮJUNGTAS | maks. 1 ms |
| Išėjimo signalo uždelsimas nuo ĮJUNGTAS iki IŠJUNGTAS | maks. 5 ms |
| Izoliacijos įtampa | 50 V nuolatinė |
| Nuimami terminalų blokai | 1756-TBCH, 1756-TBS6H |
| Korpusas | Atviro tipo |
ControlLogix nugaros plokštės komunikacija ir I/O mastelio keitimas
1756-OB8EI veikia ControlLogix architektūroje, naudodamas nugaros plokštės magistralės komunikaciją duomenų perdavimui tarp valdiklio ir I/O. Individualiai izoliuota išėjimo struktūra palaiko paskirstytą lauko įrenginių valdymą, išlaikant atskyrimą tarp išėjimo kanalų.
Modulis palaiko I/O tankio mastelio keitimą ControlLogix šasi konfigūracijose ir užtikrina programinės įrangos suderinamumą ControlLogix modulio valdymo aplinkoje. Elektroninė kanalų apsauga užtikrina išėjimo grandinės apsaugos stebėjimą, o šaltinio išėjimo dizainas leidžia prijungti DC lauko apkrovas, kurioms reikalingas kontroliuojamas įtampos tiekimas.
Dažniausiai užduodami klausimai
K: Kokia išėjimo apsaugos funkcija integruota 1756-OB8EI?
A: Kiekvienas išėjimo kanalas turi elektroninę apsaugą individualiai kanalo apsaugai.
K: Kiek izoliuotų išėjimo kanalų yra šiame modulyje?
A: Modulis turi aštuonis individualiai izoliuotus DC šaltinio išėjimo kanalus.
K: Kokie yra 1756-OB8EI nugaros plokštės maitinimo reikalavimai?
A: Modulis reikalauja 250 mA esant 5,1 VDC nugaros plokštės maitinimui ir 2 mA esant 24 VDC nugaros plokštės maitinimui.
Lauko montavimo gairės
Įdiekite 1756-OB8EI modulį suderinamame ControlLogix šasi ir patikrinkite tinkamą mechaninį ryšį su nugaros plokštės sąsaja. Įsitikinkite, kad lauko įrenginiai, prijungti prie kiekvieno išėjimo kanalo, veikia nurodytame 10-30 VDC įtampos diapazone ir išėjimo srovės ribose.
Naudokite nurodytus nuimamus terminalų blokus lauko laidų prijungimui. DC išėjimo laidus vedžiokite atskirai nuo aukštos įtampos maitinimo kabelių ir didelės triukšmo perjungimo grandinių. Taikykite žemės ir ekranavimo metodus pagal vietos elektros instaliacijos standartą. Prieš prijungiant lauko maitinimą, patikrinkite kanalų laidų poliškumą, terminalų tvirtumą ir modulio konfigūraciją.
