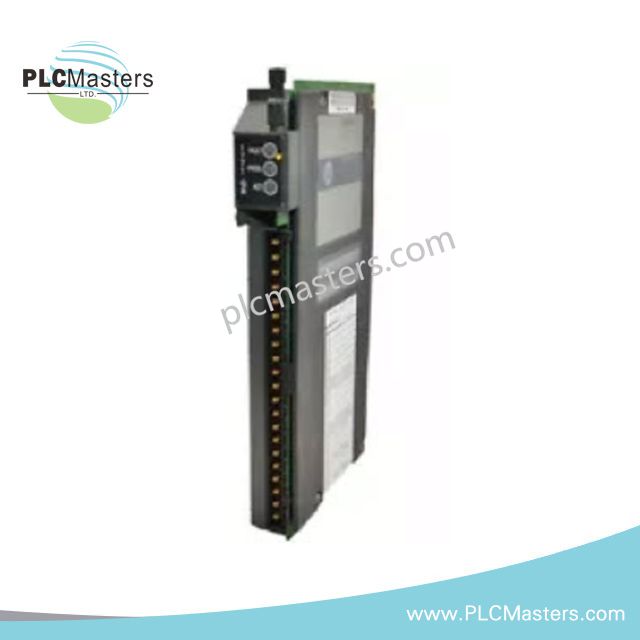

Allen-Bradley 1771-QRC kvadratinio signalo referencinis skaitiklio modulis
$123.00
$320.00
Aprašymas
Allen-Bradley 1771-QRC kvadratinio signalo skaitiklio modulis
Allen-Bradley 1771-QRC, taip pat kataloguotas kaip 1771-QRC kvadratinio signalo skaitiklio modulis, veikia kaip specializuota aparatūros dalis, skirta didelio greičio enkoderio signalų skaičiavimui ir padėties grįžtamojo ryšio apdorojimui PLC-5 ir 1771 I/O sistemų platformose. Modulis priima A, B ir Z impulsų įėjimus realaus laiko padėties sekimui, greičio matavimui ir atskaitos palyginimo operacijoms.
Aparatūros specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 1771-QRC |
| Prekės ženklas | Allen-Bradley |
| Kilmė | Jungtinės Valstijos |
| Svoris | 1,39 svaro |
| Matmenys | 115 x 317 x 160 mm |
| Darbinė temperatūra | nuo 0 iki 60 °C |
| Energijos suvartojimas | 1,0 A įprastai prie 5 VDC nugarėlės |
| Produkto tipas | Kvadratinio signalo skaitiklio moduliai |
| Enkoderio įėjimai | Kvadratiniai A, B ir Z kanalai |
| Įėjimo įtampa | 5 VDC TTL suderinama |
| Maksimali įėjimo dažnis | iki 1 MHz |
| Skaitiklio raiška | 12 bitų |
| Atskaitos registrai | Programuojami padėties palyginimo registrai |
| Išėjimai | 2 įprastai atviri relės išėjimai; atskaitos suveikimo išėjimai |
| Relės išėjimo įvertinimas | 0,5 A prie 5 VDC |
| Laidų laikiklis | 1771-WN |
| Montavimas | 1771 universalios I/O dėžės korpusas |
| Korpusas | Atviro tipo |
EtherNet/IP ir PLC-5 nugarėlės sąsajos charakteristikos
1771-QRC veikia kaip PLC-5 I/O posistemio modulis, naudojantis 1771 nugarėlės sąsają duomenų mainams ir valdymo vykdymui. Modulis apdoroja inkrementinius enkoderio signalus per kvadratinio signalo dekodavimo logiką ir teikia padėties bei greičio duomenis valdymo sistemai.
Modulis palaiko deterministinį enkoderio signalų apdorojimą su programuojamais atskaitos registrais įvykių suveikimui nustatytose skaitiklio pozicijose. I/O architektūra leidžia integruoti padėties grįžtamąjį ryšį su PLC-5 judesio programomis, išlaikant I/O tankio skalavimą 1771 dėžės platformoje.
Enkoderio signalų vientisumas priklauso nuo teisingo kabelių maršruto, ekranavimo ir įžeminimo praktikų. Modulis reikalauja suderinamų TTL lygio enkoderio įėjimų ir palaiko diagnostiką signalų praradimo bei fazių aptikimo klaidoms.
Dažniausiai užduodami klausimai
K: Kokius enkoderio signalus priima 1771-QRC?
A: Modulis priima kvadratinio signalo A, B ir Z indekso signalus iš inkrementinių enkoderių su 5 VDC TTL suderinamais išėjimo lygiais.
K: Koks yra didžiausias 1771-QRC palaikomas enkoderio įėjimo dažnis?
A: Modulis palaiko enkoderio įėjimo dažnius iki 1 MHz.
K: Koks yra 1771-QRC nugarėlės maitinimo reikalavimas?
A: Moduliui reikalinga apie 1,0 A prie 5 VDC iš 1771 dėžės nugarėlės.
Montavimo lauke gairės
Įdiekite 1771-QRC suderinamoje 1771 universalioje I/O dėžėje ir prieš eksploataciją patikrinkite nugarėlės maitinimo talpą. Naudokite nurodytą 1771-WN laidų laikiklį lauko jungtims ir patikrinkite enkoderio laidų suderinamumą.
Enkoderio signalų kabelius vedžiokite atskirai nuo didelės srovės variklių ir pavarų laidų, kad sumažintumėte elektros triukšmą. Naudokite ekranuotus kabelius ir užbaikite ekranus pagal valdymo spintos įžeminimo dizainą.
Pradžioje patikrinkite enkoderio fazių seką, signalo poliškumą ir indekso impulso konfigūraciją. Patikrinkite relės išėjimų laidų jungimą ir išorinių apkrovų reikalavimus prieš įjungiant atskaitos suveikimo funkcijas.
