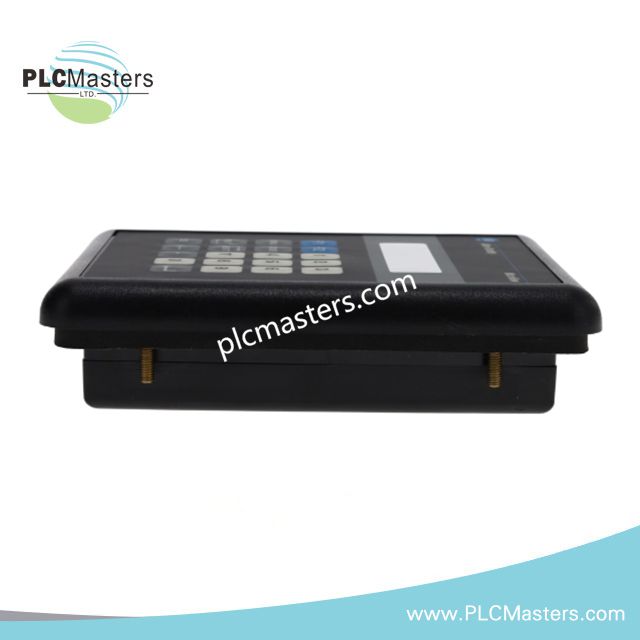

Allen-Bradley 2707-MVP232 „MicroView“ operatoriaus sąsajos modulis

Allen-Bradley 2707-MVP232 „MicroView“ operatoriaus sąsajos modulis

Sukonfigūruotas valdiklio procesų duomenims stebėti ir valdyti per RS-232 ryšį, Allen-Bradley 2707-MVP232 (2707-MVP232 „MicroView“ operatoriaus sąsajos modulis) suteikia klaviatūros įvestį ir 2 eilučių po 16 simbolių ekraną, skirtą „MicroLogix“ procesoriams. Jis palaiko DF1 ryšį, iki 50 išsaugotų ekranų ir receptų operacijas.

Aparatinės įrangos specifikacijos

RS-232 / DF1 ryšys ir operatoriaus sąsaja

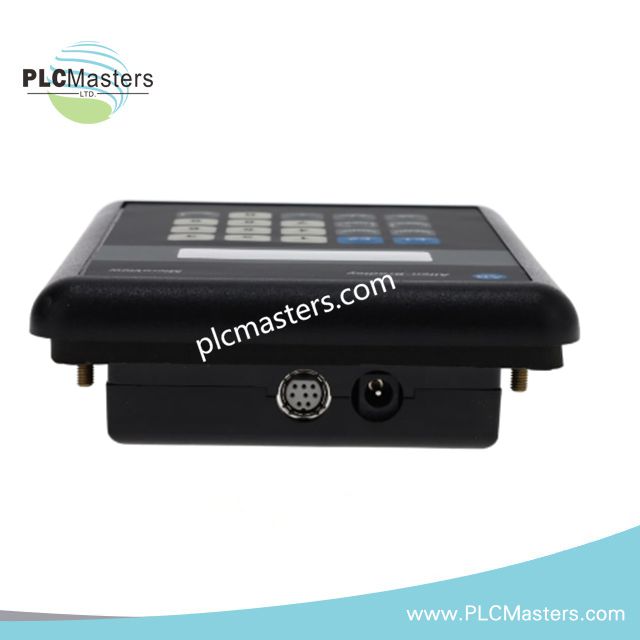

2707-MVP232 naudoja 8 kontaktų mini-DIN RS-232 sąsają ryšiui su „MicroLogix“ procesoriais. Nurodytas didžiausias ryšio atstumas yra 50 ft (15 m). Operatorius gali įvesti ASCII simbolius klaviatūra, o valdiklio procesų informacija rodoma 2 eilučių po 16 simbolių vienspalviame ekrane.

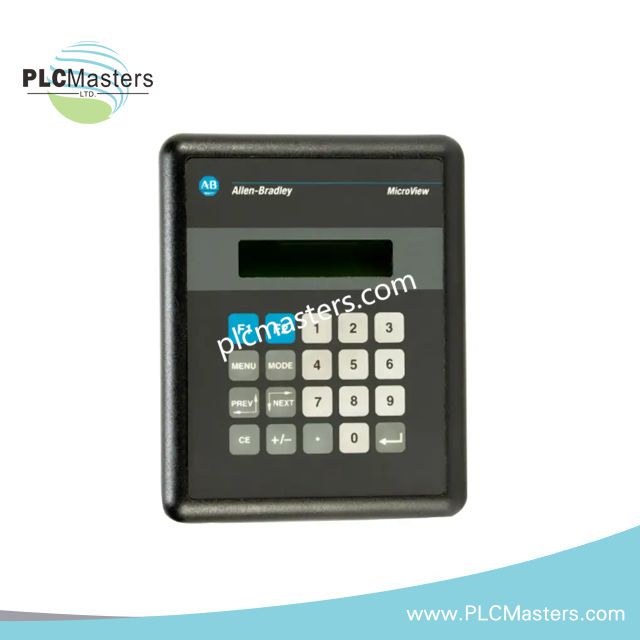

Klaviatūroje yra F1 ir F2 funkciniai klavišai, skaitiniai klavišai ir naršymo klavišai. Pateiktuose duomenyse nurodyta, kad mechaninis eksploatavimo laikas yra 1 milijonas operacijų, o paspaudimo jėga – 16 oz (453 g).

Įrenginys veikia nuo 11-25 VDC įtampos, o nurodytas energijos suvartojimas yra 1.5 W. Įėjimo srovė yra 140 mA esant 11 V ir 60 mA esant 25 V.

Dažnai užduodami klausimai (DUK)

K: Kokią ryšio sąsają turi 2707-MVP232?
A: Jis turi vieną 8 kontaktų mini-DIN RS-232 sąsają ir palaiko RS-232 / DF1 ryšį su „MicroLogix“ procesoriais.

K: Kokia ekrano atminties talpa?
A: Pateiktose specifikacijose nurodyta, kad atmintyje galima išsaugoti iki 50 ekranų.

K: Koks ekrano formatas naudojamas?
A: Ekraną sudaro 2 eilutės, kiekvienoje jų yra po 16 simbolių. Naudojamas vienspalvis LCD ekranas su fiksuoto intensyvumo geltonai žaliu LED foniniu apšvietimu.

Montavimo vietoje gairės

• Prieš įjungdami modulį patikrinkite, ar maitinimo šaltinio įtampa patenka į nurodytą 11-25 VDC įėjimo diapazoną.
• Laikykitės nurodyto 50 ft (15 m) RS-232 ryšio atstumo apribojimo.
• Naudokite tinkamus RS-232 signalų laidus ir, jei praktiškai įmanoma, užtikrinkite fizinį atskyrimą nuo aukštos įtampos ir didelės srovės laidininkų.
• Nutieskite ryšio laidus taip, kad jie būtų kuo mažiau veikiami variklių, kontaktorių ir kitų didelio triukšmo perjungimo grandinių.
• Saugiai prijunkite 8 kontaktų mini-DIN ryšio jungtį ir prieš paleisdami patikrinkite, ar jungtis nėra mechaniškai pažeista.
• Prijunkite nuolatinės srovės maitinimą laikydamiesi tinkamo poliškumo ir prieš pradėdami eksploatuoti patikrinkite maitinimo įtampą modulio gnybtuose.
• Saugiai įmontuokite operatoriaus sąsają nurodytoje skydelio vietoje ir įsitikinkite, kad ekranas bei klaviatūra lieka pasiekiami.
• Neatlikite laidų prijungimo pakeitimų, kol įrenginys yra įjungtas, nebent tokia operacija konkrečiai leidžiama pagal taikomas objekto elektros darbų procedūras.
• Jei naudojamas ekranuotas ryšio kabelis, ekraną prijunkite ir įžeminkite pagal RS-232 įrenginiui taikomą objekto įžeminimo ir EMC praktiką.
