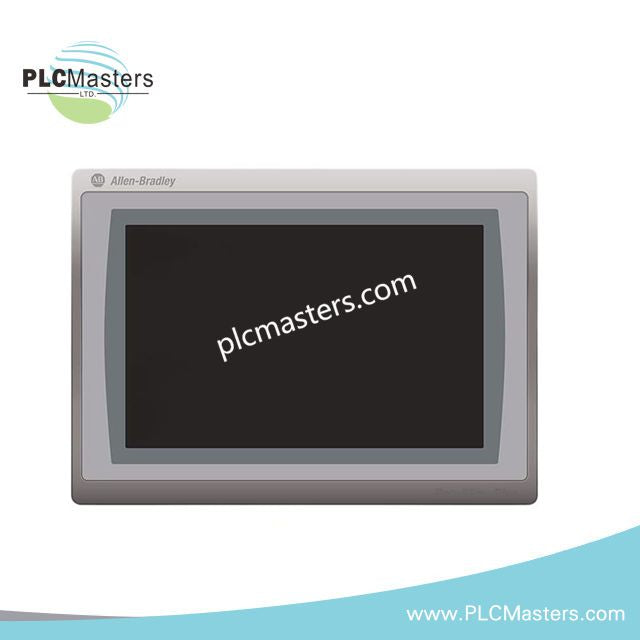

Allen-Bradley 2711P-T12C4A8 PanelView Plus 6 1250 operatoriaus terminalas

Allen-Bradley 2711P-T12C4A8 PanelView Plus 6 1250 operatoriaus terminalas

Allen-Bradley 2711P-T12C4A8, taip pat kataloguojamas kaip 2711P-T12 PanelView Plus 6 operatoriaus terminalas, užtikrina operatoriaus įvestį jutikliniu ekranu, spalvinį TFT vaizdavimą ir Ethernet arba RS-232 ryšį. Terminalas priima 100–240 VAC, esant 50–60 Hz dažniui, ir turi du USB pagrindinio įrenginio prievadus prijungtiems periferiniams įrenginiams.

Aparatinės įrangos specifikacijos

PanelView Plus 6 ryšys ir aparatinės įrangos sąsaja

2711P-T12C4A8 turi Ethernet ir RS-232 sąsajas valdiklio ryšiui ir terminalo duomenų mainams. Du USB pagrindinio įrenginio prievadai palaiko suderinamų periferinių įrenginių prijungimą, o jutiklinis ekranas užtikrina tiesioginę operatoriaus įvestį.

12,1 col. spalvinis aktyviosios matricos TFT ekranas pasižymi 800 x 600 pikselių skiriamąja geba ir 18 bitų spalvine grafika. Jo CCFL foninį apšvietimą galima pakeisti vietoje; nurodytas minimalus eksploatavimo laikas – 50 000 valandų esant 25 laipsniams C.

Terminalas naudoja 512 MB „Flash“ atminties ir 512 MB RAM bei veikia su Windows CE 6. Nurodytas maitinimo įėjimas yra 100–240 VAC, esant 50–60 Hz dažniui.

Dažniausiai užduodami klausimai (DUK)

K: Kokios ryšio sąsajos integruotos į 2711P-T12C4A8?

A: Terminale integruotos Ethernet, RS-232 ir dvi USB pagrindinio įrenginio sąsajos ryšiui bei periferiniams įrenginiams prijungti.

K: Kokį ekraną ir operatoriaus įvesties aparatinę įrangą turi šis terminalas?

A: Jame yra 12,1 col. spalvinis aktyviosios matricos TFT ekranas, kurio skiriamoji geba – 800 x 600 pikselių, ir jutiklinė įvestis.

K: Ar pateiktuose duomenyse nurodytas terminalo energijos suvartojimas?

A: Ne. Pateiktoje dokumentacijoje nurodytas 100–240 VAC įėjimo diapazonas ir 50–60 Hz dažnis, tačiau energijos suvartojimas nenurodytas.

Įrengimo vietoje gairės

Įrenkite terminalą skydelio angoje, atitinkančioje gamintojo nustatytus PanelView Plus 6 korpuso mechaninius reikalavimus.

Prieš įjungdami maitinimą patikrinkite, ar įeinantis kintamosios srovės maitinimas neviršija nurodyto 100–240 VAC diapazono ir 50–60 Hz dažnio.

Kai praktiškai įmanoma, AC maitinimo laidus tieskite atskirai nuo žemo lygio ryšio laidų, kad sumažintumėte laidžiuosius ir spinduliuojamuosius trikdžius.

Naudokite tinkamą apsauginį įžeminimą ir laikykitės valdymo skydui taikomo elektros įrengimo standarto.

Ethernet ir RS-232 ryšio kabelius laikykite atskirai nuo didelės srovės komutavimo laidininkų ir variklių maitinimo kabelių.

Kabelių ekranus prijunkite pagal valdymo sistemos įžeminimo architektūrą ir venkite netyčinių įžeminimo srovės kelių.

USB periferinius įrenginius prijunkite tik tada, kai jų elektrinės charakteristikos ir įrengimo reikalavimai yra suderinami su terminalu.

Po įrengimo apžiūrėkite jutiklinį ekraną ir ekrano sritį, kad operatoriaus sąsaja liktų neužstota.

Kadangi pateikta gyvavimo ciklo būsena yra „gaminio gyvavimo ciklas baigtas“, prieš integruodami terminalą į naują valdymo sistemą patikrinkite sistemos suderinamumą ir pakeitimo reikalavimus.
