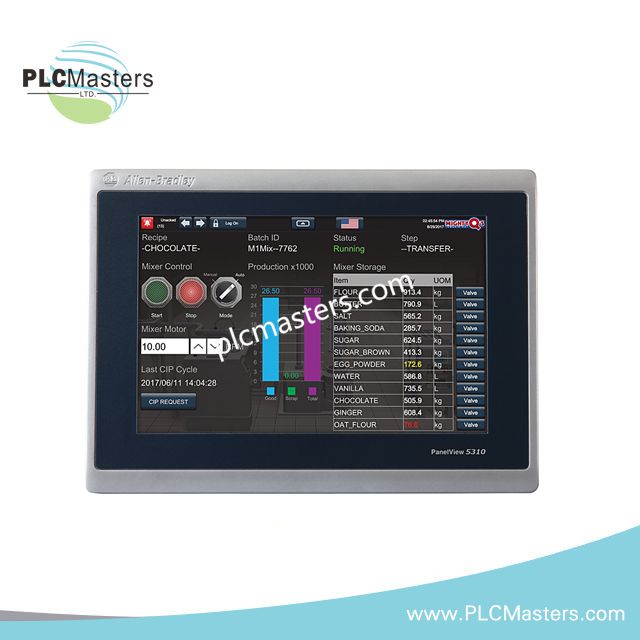

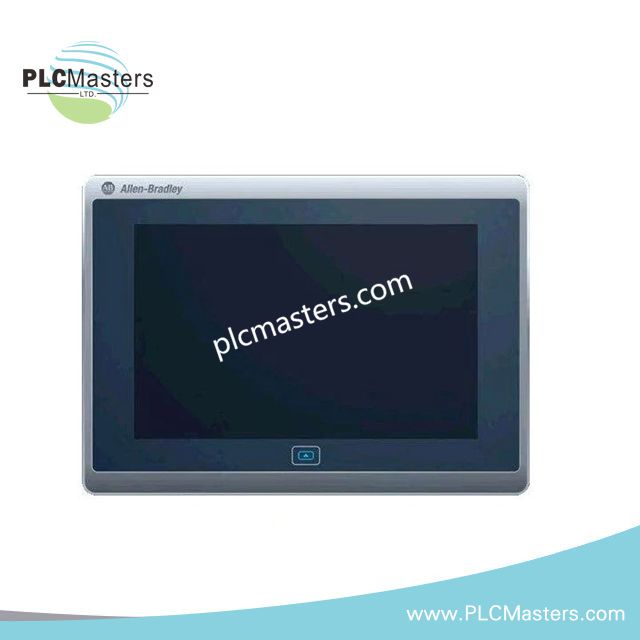

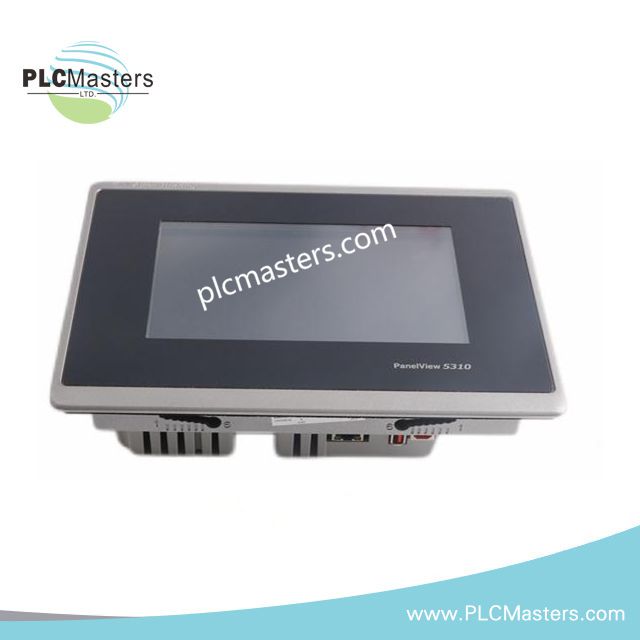

Allen-Bradley 2713P-T7WD1 PanelView 5310 operatoriaus sąsajos terminalas
$123.00
$320.00
Aprašymas
Allen-Bradley 2713P-T7WD1 PanelView 5310 operatoriaus sąsajos terminalas
Sukonfigūruotas jutikliniam vaizdavimui ir ryšiui per Ethernet ControlLogix 5570, ControlLogix 5580 bei CompactLogix L1, L2 ir L3 sistemose, Allen-Bradley 2713P-T7WD1 (2713P-T7WD1 PanelView 5310 operatoriaus sąsajos terminalas) suteikia tiesioginę operatoriaus sąveiką su valdiklio duomenimis.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 2713P-T7WD1 |
| Prekės ženklas | Allen-Bradley |
| Gaminių linija | PanelView 5310 |
| Gaminio tipas | Operatoriaus sąsajos terminalas |
| Svoris | 3.75 lb |
| Energijos sąnaudos | 9 W |
| Maitinimo įtampa | 18-30 VDC |
| Nominali įėjimo įtampa | 24 VDC |
| Ekrano dydis | 7 coliai |
| Ekrano tipas | TFT spalvinis |
| Ekrano skiriamoji geba | 800 x 480 WVGA |
| Vaizdo sritis | 152 x 91 mm (6.0 x 3.6 in.) |
| Operatoriaus įvestis | Jutiklinė |
| Jutiklinio ekrano tipas | Analoginis varžinis jutiklinis ekranas |
| Aktyvavimo vardinė reikšmė | 1 milijonas paspaudimų |
| Valdymo jėga | 100 gramų |
| Foninio apšvietimo pusinės eksploatacijos trukmė | 50,000 valandų |
| Programos atmintis | 1 GB RAM ir 1 GB saugykla |
| HMI atmintis | 1 GB RAM ir saugykla |
| Ethernet prievadai | 1 |
| USB prievadai | 2 |
| Ryšiai | Ethernet ir USB |
| Suderinami valdikliai | ControlLogix 5570, ControlLogix 5580, CompactLogix L1, L2 ir L3 |
| Vaizdo proporcijos | 5:03 |
Pramoninio valdymo ir tinklo sąsajos charakteristikos
2713P-T7WD1 turi vieną Ethernet ryšio sąsają, skirtą prisijungti prie palaikomų Logix valdiklių platformų.
Du USB prievadai suteikia papildomas fizines ryšio sąsajas, numatytas PanelView 5310 terminalui.
Valdiklių suderinamumas apima ControlLogix 5570, ControlLogix 5580 ir CompactLogix L1, L2 bei L3 platformas.
Todėl tinklo konfigūracija turėtų atitikti valdiklio ryšio architektūrą ir priskirtus PanelView programos nustatymus.
800 x 480 WVGA ekranas pateikia valdiklio ir programos informaciją per spalvinę TFT sąsają.
Analoginiame varžiniame jutikliniame ekrane naudojamas tiesioginis fizinis paspaudimas, o jo vardinė talpa yra 1 milijonas paspaudimų.
Išorinis 18-30 VDC maitinimo diapazonas apibrėžia terminalo veikimui reikalingą elektrinę įėjimo įtampą.
Pateiktuose duomenyse nurodytos 9 W energijos sąnaudos esant 24 VDC įėjimo įtampai.
Dažnai užduodami klausimai
K: Kokios maitinimo įtampos reikia 2713P-T7WD1?
A: Terminalas priima išorinį 18-30 VDC maitinimą, o nominali įėjimo įtampa yra 24 VDC.
K: Kokios ryšio sąsajos įrengtos terminale?
A: Pateiktose specifikacijose nurodyta viena Ethernet sąsaja ir du USB prievadai.
K: Kokios valdiklių šeimos nurodytos kaip suderinamos su šiuo terminalu?
A: Nurodytos platformos yra ControlLogix 5570, ControlLogix 5580 ir CompactLogix L1, L2 bei L3.
Montavimo vietoje gairės
Sumontuokite terminalą pagal pasirinkto korpuso ir skydo išpjovos mechaninius reikalavimus.
Įsitikinkite, kad įrengimo vietoje pakanka laisvos vietos galinėms jungtims ir prijungtiems kabeliams.
Prijunkite nurodytą 18-30 VDC maitinimą tinkamai parinktais lauko laidais ir apsaugos įtaisais.
Prieš įjungdami nuolatinės srovės įėjimą patikrinkite poliškumą, nes neteisingai prijungti laidai gali sugadinti elektroninę įrangą.
Ethernet ryšio laidus tieskite atskirai nuo aukštos įtampos maitinimo laidininkų ir didelio triukšmo perjungimo grandinių.
Montuodami venkite pernelyg stipriai lenkti kabelius, sukelti mechaninę įtampą ir apkrauti jungtis be atramos.
Apsauginį įžeminimą ir ekrano jungtis prijunkite pagal taikomą skydo įžeminimo architektūrą.
Jei to reikalauja pasirinktas tinklo įrengimo standartas, užtikrinkite nenutrūkstamą ryšio kabelių ekranų vientisumą.
Prieš pradėdami naudoti terminalą patikrinkite Ethernet konfigūraciją, valdiklio adresavimą ir programos ryšio nustatymus.
Prieš įjungdami maitinimą patikrinkite, ar USB ir Ethernet jungtys patikimai prijungtos.
