Allen-Bradley 440R-D22R2 Guardmaster dviejų įėjimų saugos relė
$123.00
$320.00
Aprašymas

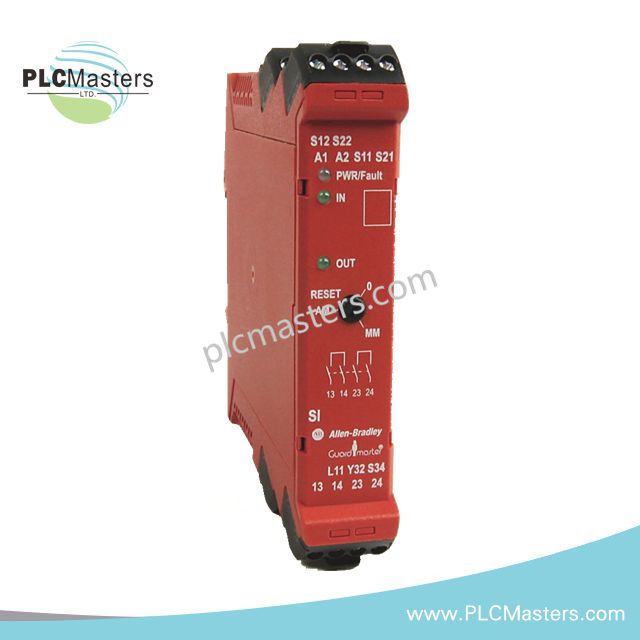

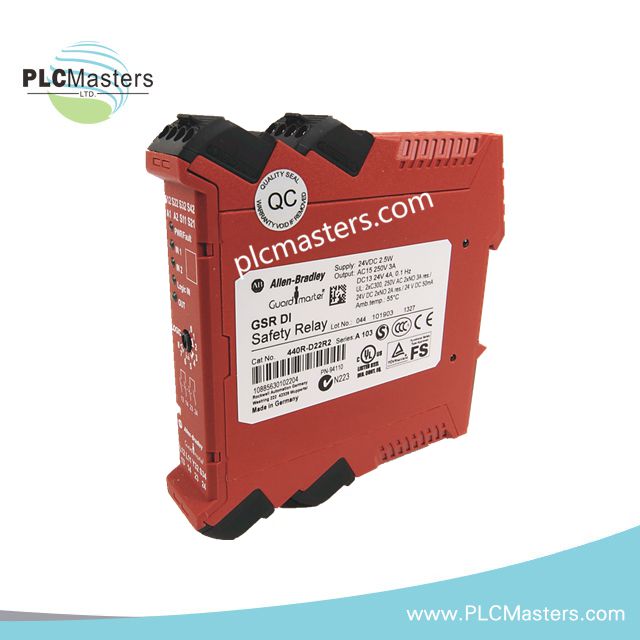

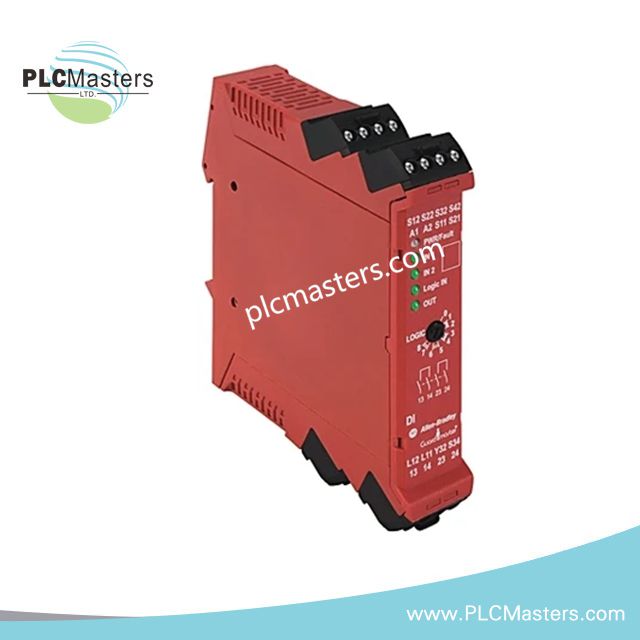

Allen-Bradley 440R-D22R2 Guardmaster dviejų įėjimų saugos relė
Skirta dviejų saugos zonų vertinimui Guardmaster saugos valdymo sistemose, Allen-Bradley 440R-D22R2 (440R-D22R2 saugos relė) užtikrina pasirenkamą IR (AND) / ARBA (OR) logiką, atstatos valdymą ir relinius saugos išėjimus.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 440R-D22R2 |
| Prekės ženklas | Allen-Bradley |
| Gaminio tipas | Guardmaster dviejų įėjimų saugos relė |
| Matmenys | 119.4 mm aukštis x 22.5 mm W x 113.6 mm gylis |
| Darbinė temperatūra | -5 laipsn. C iki +55 laipsn. C |
| Energijos sąnaudos | 2.5 W |
| Darbinė įtampa | 24 VDC, nuo 20.4 iki 26.4 VDC |
| Saugos įėjimai | 2 dviejų kanalų universalieji įėjimai |
| Palaikomi įėjimo įrenginiai | 1 N.C., 2 N.C., OSSD, saugos kilimėliai |
| Saugos išėjimai | 2 N.O. elektromechaninės relės kontaktai |
| Pagalbinis išėjimas | 1 N.C. puslaidininkinis PNP išėjimas, 50 mA nuolatinė srovė |
| Bendra išėjimo srovė | 6 A maks. |
| Saugos klasė | PLe, ISO 13849-1; SIL 3, IEC 61508; 4 kategorija, EN 954-1 |
| Korpuso apsaugos klasė | IP40 korpusas, IP20 gnybtai |
| Gnybtų tipas | Nuimami sraigtiniai gnybtai |
| Montavimas | 35 mm DIN bėgelis |
| Atstatos režimai | Automatinė / rankinė arba kontroliuojama rankinė |
| Logikos pasirinkimas | IR (AND) / ARBA (OR) |
| Vieno laido sauga | SWS įėjimas ir išėjimas |
Guardmaster saugos logika ir įėjimų / išėjimų charakteristikos
440R-D22R2 turi du dviejų kanalų universaliuosius saugos įėjimus, skirtus atskiroms saugos zonoms.
Įėjimai suderinami su normaliai uždarais įrenginiais, OSSD įrenginiais ir saugos kilimėlių sąsajomis.
Priekiniame skydelyje esantis sukamasis parinkiklis nustato vidinį loginį ryšį tarp dviejų saugos zonų.
Pasirenkama IR (AND) funkcija reikalauja, kad abi nustatytos saugos sąlygos atitiktų relės logiką.
Pasirenkama ARBA (OR) funkcija leidžia bet kuriai nustatytai saugos sąlygai valdyti atitinkamą loginį kelią.
Vieno laido sauga leidžia kaskadiškai jungti saugos funkcijas tarp suderinamų saugos relių, naudojant mažiau jungiamųjų laidų.
Išėjimo pakopą sudaro du normaliai atviri elektromechaniniai saugos kontaktai ir vienas pagalbinis PNP išėjimas.
Pagal pateiktas specifikacijas pagalbinis puslaidininkinis išėjimas palaiko iki 50 mA nuolatinę srovę.
Atstatos konfigūracija palaiko automatinį / rankinį veikimą ir kontroliuojamą rankinę atstatą.
Dažniausiai užduodami klausimai
K: Kokios maitinimo įtampos reikia 440R-D22R2?
A: Relė veikia nuo 24 VDC maitinimo, kurio nurodytas diapazonas yra nuo 20.4 iki 26.4 VDC.
K: Kokius saugos įėjimo įrenginius gali stebėti relė?
A: Du universalieji dviejų kanalų įėjimai palaiko N.C. įrenginius, OSSD įrenginius ir saugos kilimėlius.
K: Ar relę galima montuoti tiesiai valdymo spintoje?
A: Taip. Pateiktose specifikacijose nurodytas montavimas ant 35 mm DIN bėgelio, IP40 korpuso apsauga ir IP20 gnybtai.
Montavimo vietoje gairės
Sumontuokite relę ant suderinamo 35 mm DIN bėgelio, palikdami pakankamai vietos prieigai prie gnybtų ir laidams.
Patikrinkite, ar 24 VDC maitinimas išlieka nurodytame nuo 20.4 iki 26.4 VDC darbiniame diapazone.
Atlikdami saugos įėjimų laidų montavimą, atskirkite juos nuo didelės srovės laidininkų, variklių kabelių ir perjungimo grandinių, kad sumažintumėte elektrinius trukdžius.
OSSD ir kitų saugos įrenginių laidininkus nutieskite pagal prijungto įrenginio gamintojo laidų montavimo reikalavimus.
Kabelių ekranus prijunkite pagal taikomą valdymo skydo įžeminimo schemą ir venkite nepageidaujamų ekrano srovės kelių.
Naudokite nuimamus sraigtinius gnybtus, o laidininkus pritvirtinkite taip, kad jie nejudėtų mechaniškai ir netyčia nesiliestų su gretimomis grandinėmis.
Priekinį sukamąjį parinkiklį konfigūruokite tik patvirtinę reikiamą IR (AND) arba ARBA (OR) saugos logiką.
Pasirinkite automatinę / rankinę arba kontroliuojamą rankinę atstatą pagal saugos grandinės konstrukciją ir prijungtą atstatos įrenginį.
Prieš pradėdami eksploatuoti saugos grandinę, paleidimo metu atskirai patikrinkite abu saugos kanalus.
Patvirtinkite, kad kiekvienas saugos išėjimas tinkamai pakeičia būseną, kai nutraukiama atitinkama saugos įėjimo sąlyga.
