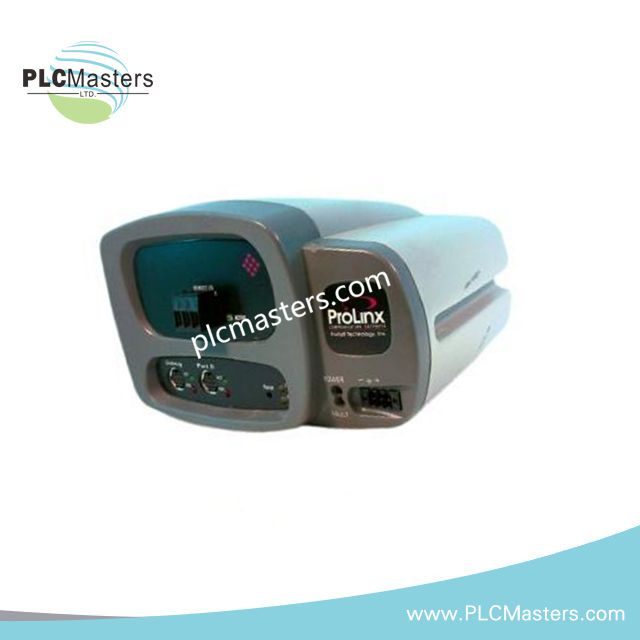

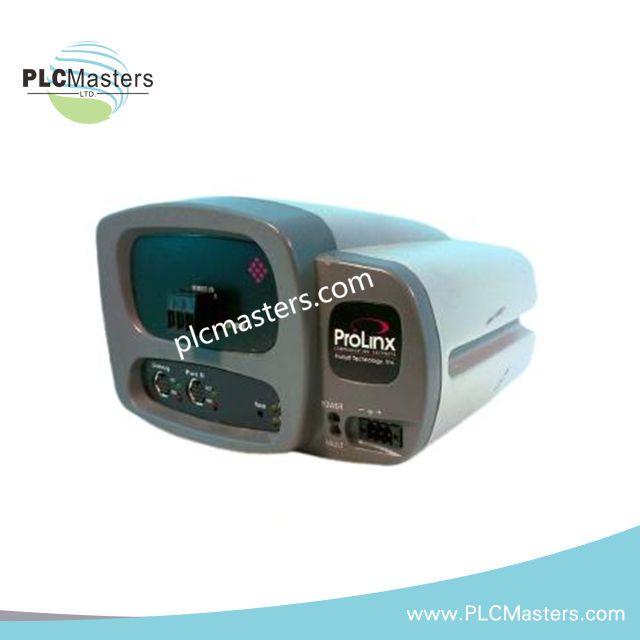

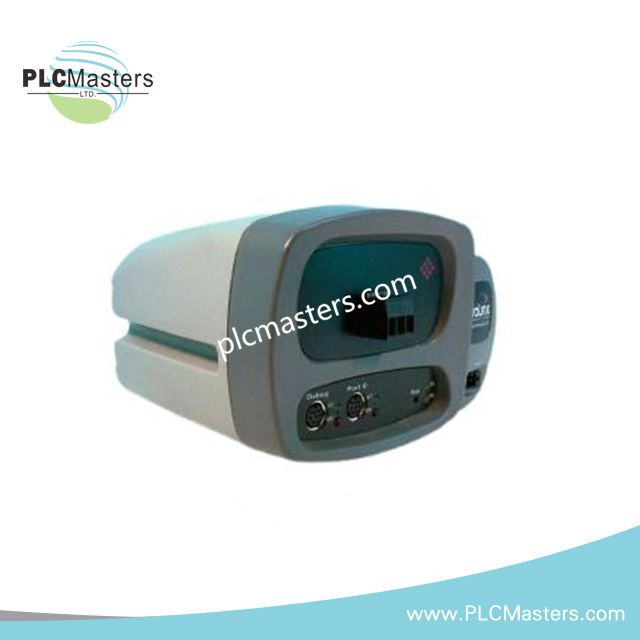

Allen-Bradley 4601-RIO-MCM nuotolinis įvesties / išvesties „Modbus“ ryšio modulis
$123.00
$320.00
Aprašymas
Skirtas nuotoliniam I/O duomenų mainams ir „Modbus“ pagrindinio įrenginio ryšiui pramoniniuose valdymo tinkluose, Allen-Bradley 4601-RIO-MCM (4601-RIO-MCM nuotolinio I/O ir „Modbus“ ryšio modulis) užtikrina tiesioginį fizinį ir elektrinį ryšį tarp PLC sistemų ir nuosekliųjų lauko įrenginių.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 4601-RIO-MCM |
| Prekės ženklas | Allen-Bradley |
| Kilmė | Jungtinės Amerikos Valstijos |
| Svoris | 0,24 kg |
| Darbinė temperatūra | nuo 0 °C iki 60 °C |
| Energijos sąnaudos | 18,36 VDC, 500 mA |
| Modulio tipas | Nuotolinio I/O ir „Modbus“ pagrindinio įrenginio ryšio modulis |
| Pagrindinis protokolas | Allen-Bradley nuotolinis I/O (RIO) |
| Antrinis protokolas | „Modbus RTU“ / „Modbus ASCII“ pagrindinio įrenginio režimu |
| Ryšio prievadai | pasirenkami RS-232 / RS-422 / RS-485 |
| „Modbus“ įrenginių talpa | iki 32 „Modbus“ antrinių įrenginių viename kanale |
| „Modbus“ sparta | nuo 300 bps iki 38,4 kbps |
| RIO ryšio sparta | 57,6k, 115,2k, 230,4k bps |
| Montavimo tipas | DIN bėgelis / montavimas ant važiuoklės |
| Darbinė drėgmė | 5–95 % santykinės drėgmės, be kondensacijos |
| Šviesos diodų indikatoriai | maitinimo, modulio būsenos, RIO tinklo aktyvumo, nuosekliojo Rx/Tx aktyvumo |
„EtherNet/IP“ ir pramoninio ryšio integracija
Allen-Bradley 4601-RIO-MCM veikia kaip protokolų konvertavimo sąsaja tarp nuotolinio I/O tinklų ir nuosekliųjų „Modbus“ įrenginių. Modulis apdoroja nuosekliojo ryšio kadrus per RS-232, RS-422 arba RS-485 sąsajas ir tuo pačiu keičiasi susietais duomenimis su Allen-Bradley PLC architektūromis.
Modulis palaiko deterministines nuotolinio I/O ryšio spartas ir pagrindinio „Modbus“ įrenginio apklausos funkcijas, skirtas prijungtiems lauko įrenginiams. Prieš montuojant pakaitinį modulį reikia patikrinti programinės aparatinės įrangos suderinamumą, kad būtų išlaikytas ryšio konfigūracijos nuoseklumas.
I/O duomenų atvaizdavimas turi būti sukonfigūruotas pagal PLC atminties paskirstymo reikalavimus ir prijungtų „Modbus“ registrų apibrėžtis. Norint sumažinti elektromagnetinius trukdžius perduodant nuosekliuosius duomenis, būtina naudoti ekranuotus ryšio kabelius.
Dažniausiai užduodami klausimai
K: Ar 4601-RIO-MCM palaiko „Modbus“ antrinio įrenginio veikimą?
A: Pateiktose specifikacijose nurodytas „Modbus RTU“ ir „Modbus ASCII“ veikimas pagrindinio įrenginio režimu. Antrinio įrenginio funkcija nenurodyta.
K: Kokios nuosekliosios sąsajos skirtos lauko įrenginiams prijungti?
A: Modulis palaiko pasirenkamas RS-232, RS-422 ir RS-485 nuosekliojo ryšio sąsajas.
K: Ar modulis gali palaikyti ryšį su keliais „Modbus“ įrenginiais?
A: Pagal pateiktus techninius duomenis modulis palaiko ryšį su iki 32 „Modbus“ antrinių įrenginių viename kanale.
Montavimo lauke gairės
Sumontuokite modulį ant suderinamo DIN bėgelio arba važiuoklės montavimo vietoje, palikdami pakankamai vietos laidams prijungti ir būsenos indikatoriams matyti.
RS-485 laidus prijunkite laikydamiesi tinkamo poliškumo ir atskirkite ryšio kabelius nuo aukštos įtampos maitinimo laidininkų. Naudokite kabelio ekranavimą ir įžeminkite ekraną pagal objekto įžeminimo standartus.
Prieš paleisdami sistemą patikrinkite nuotolinio I/O tinklo adresavimą, duomenų perdavimo spartos nustatymus ir „Modbus“ registrų atvaizdavimą. Patikrinkite maitinimo laidų poliškumą ir išmatuokite darbinę įtampą prieš prijungdami ryšio įrenginius.
Venkite nuosekliojo ryšio kabelius tiesti lygiagrečiai su variklių maitinimo linijomis, kintamo dažnio pavarų išėjimais arba didelės srovės perjungimo grandinėmis, kad sumažintumėte elektrinius triukšmo trukdžius.
