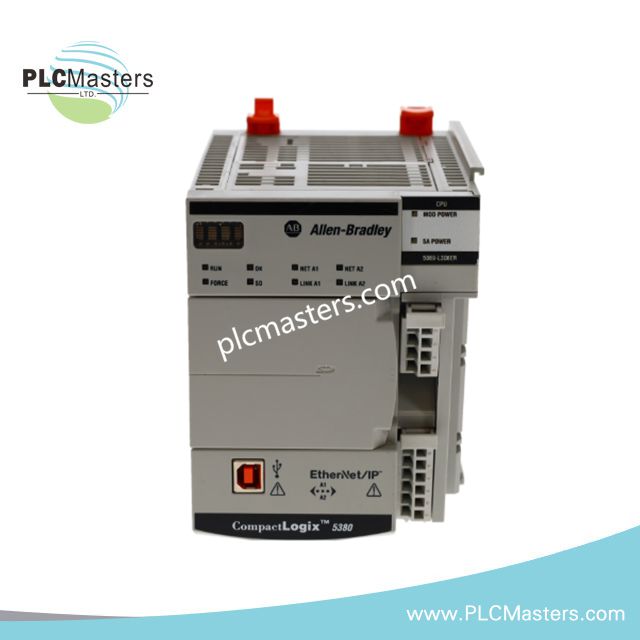

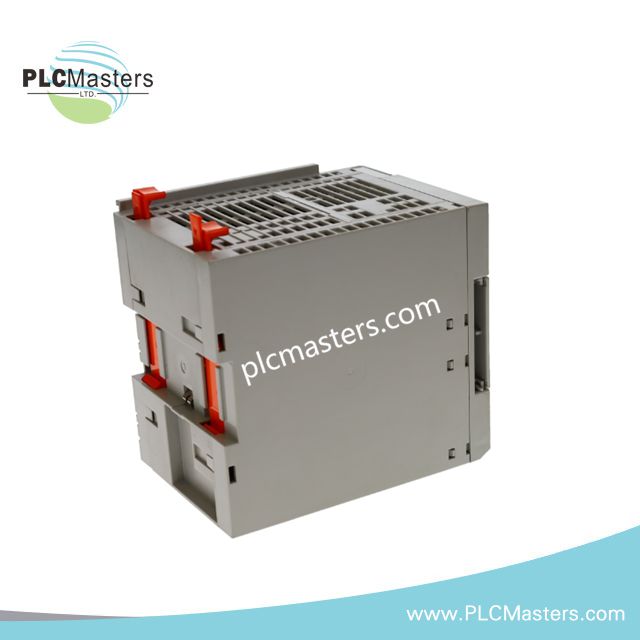

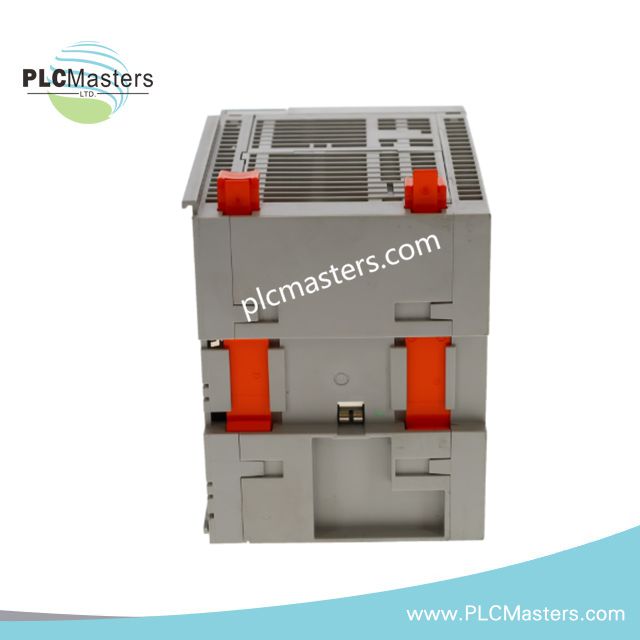

Allen Bradley 5069-L306ER CompactLogix 5380 valdiklis

Allen Bradley 5069-L306ER CompactLogix 5380 valdiklis

Sukonfigūruotas pramoninio valdymo vykdymui CompactLogix 5069 platformose, Allen Bradley 5069-L306ER (5069-L306ER CompactLogix 5380 valdiklis) užtikrina tiesioginį fizinį ir elektrinį valdiklio procesų vykdymą, Ethernet ryšį ir vietinių įvesties bei išvesties modulių valdymą.

Aparatinės įrangos specifikacijos

Deterministinis EtherNet/IP tinklas ir valdiklio architektūra

5069-L306ER CompactLogix 5380 valdiklis turi du gigabitinius Ethernet prievadus, skirtus EtherNet/IP ryšiui, ir palaiko pasirenkamą dviejų IP adresų veikimą. Valdiklio architektūra palaiko linijinę, žvaigždinę ir įrenginių lygio žiedo tinklo konfigūracijas, skirtas pramoninio ryšio struktūroms.

CompactLogix 5069 platforma užtikrina keičiamą įvesties ir išvesties tankį, naudodama vietinių modulių išplėtimą ir palaikydama iki 8 vietinių įvesties ir išvesties modulių. Valdiklio apdorojimo funkcijos apima 0,6 MB naudotojo atminties ir 32 valdiklio užduočių palaikymą.

Programinės aparatinės įrangos atmintinės suderinamumas ir valdiklio konfigūracijos valdymas atliekami CompactLogix 5380 sistemos aplinkoje. Valdiklis montuojamas ant DIN bėgelio, o atviro tipo korpuso konstrukcija pritaikyta integruoti į valdymo skydą.

Dažnai užduodami klausimai

K: Ar 5069-L306ER palaiko vietinių įvesties ir išvesties modulių keitimą veikiant sistemai?
A: Pateikti duomenys nenurodo keitimo veikiant funkcijos. Montavimo ir keitimo procedūros turėtų atitikti Allen Bradley CompactLogix 5380 sistemos reikalavimus.

K: Kokia didžiausia MOD maitinimo magistralės srovė, kurią palaiko valdiklis?
A: Valdiklis palaiko didžiausią 450 mA MOD maitinimo magistralės srovę, o pralaidumo taikymams nustatyta didžiausia 10 A MOD maitinimo magistralės srovės vardinė reikšmė.

K: Kokias Ethernet tinklo topologijas palaiko 5069-L306ER?
A: Valdiklis per Ethernet ryšio sąsajas palaiko linijinę, žvaigždinę ir įrenginių lygio žiedo tinklo topologijas.

Montavimo vietoje gairės

Įrenkite 5069-L306ER tinkamai įžemintame DIN bėgelyje, tinkamame valdymo skyde. Prieš įjungdami valdiklį patikrinkite MOD maitinimo magistralės laidų poliškumą.

Ethernet ryšio kabelius nutieskite atskirai nuo aukštos įtampos maitinimo laidininkų ir perjungimo grandinių, kad sumažintumėte elektromagnetinius trukdžius. Naudokite tinkamus ekrano įžeminimo būdus pagal pramoninio tinklo įrengimo standartą.

Prieš prijungdami papildomus modulius patikrinkite esamą MOD maitinimo magistralės galią. Įsitikinkite, kad vietinių įvesties ir išvesties modulių skaičius neviršija palaikomo išplėtimo kiekio ir sistemos galios ribų.

Įžeminimo, programinės aparatinės įrangos suderinamumo patikros, valdiklio konfigūravimo ir tinklo paleidimo procedūras atlikite vadovaudamiesi Allen Bradley CompactLogix montavimo dokumentacija.
